光学定心装调核心设备:中心偏差测量仪全解析
在光学系统的制造与装调过程中,中心偏差(偏心)是影响成像质量的关键因素之一。高精度的中心偏差测量不仅能保证单个光学元件的性能,更是整个光学系统达到设计指标的基础。目前,小型光学系统的中心偏测量及定心装配普遍采用旋转测量法,核心仪器为中心偏测量仪(又称定心仪)。本文将详细解析透射式与反射式两类主流定心仪的工作原理、技术特点及应用场景,为光学装调从业者提供全面参考。
一、中心偏测量仪器的核心分类
中心偏测量仪以精密回转轴系作为统一的测量基准,通过测量光学元件旋转时像点的运动轨迹来计算偏心量。根据测量原理的不同,主要分为两大类:
1.透射式定心仪:利用光线透过被测镜片后的成像特性进行测量
2.反射式定心仪:利用光线在被测镜片表面的反射特性进行测量


二、透射式定心仪:原理与应用局限

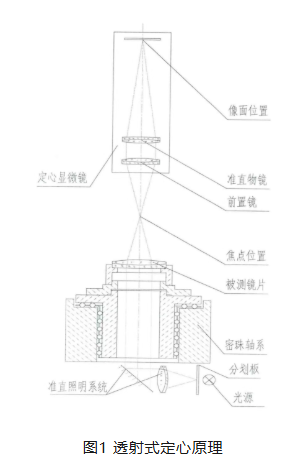

2.1工作原理
透射式定心仪的核心是精密密珠轴系与定心显微镜的组合。其工作流程如下:
光源照亮分划板,经准直系统准直后成像于无穷远处
平行光通过被测透镜,在其焦面处形成分划板的像
转动密珠轴系带动被测镜片旋转,通过定心显微镜观察焦面处像点的运动轨迹
测量像点运动轨迹的直径D,根据公式D=2C计算出中心偏C
为保证测量精度,被测镜片需安放在专用夹具上,夹具与镜片外缘、夹具与轴系的配合处均需达到极高的同轴度要求。
2.2技术特点与局限性
透射式定心仪的主要优势在于测量操作便捷,是早期光学装调中常用的设备。但其存在两个显著的局限性:
1.工作波段受限:由于需要光束透过被测镜片,可见光中心偏测量仪无法直接用于红外、紫外等不可见光镜片的测量。若要测量不可见光镜片,必须更换对应工作波段的光源和探测器,增加了设备成本和操作复杂度。

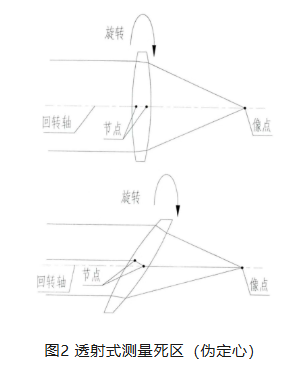

2.存在测量死区(伪定心):当被测镜片的节点位置与主轴回转轴接近时,测试系统的灵敏度会严重下降。当节点与轴线完全重合时,无论镜片偏心多少,像点都不会随旋转产生运动,导致无法正确测量偏心结果,这种现象被称为"伪定心"。
2.3典型应用
尽管存在局限性,透射式定心仪目前仍广泛应用于胶合镜片的定心装配。在使用过程中,操作人员需要通过调整镜片位置,刻意避开测试死区,以保证测量结果的准确性。

三、反射式定心仪:主流技术与高精度方案

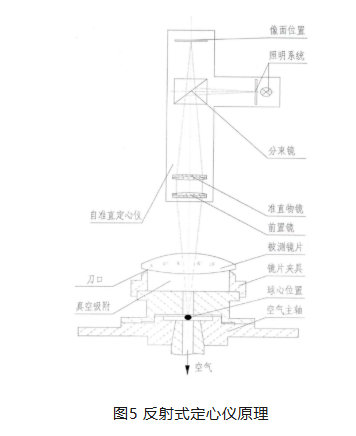

3.1工作原理
反射式定心仪同样以精密回转轴系为测量基准,采用自准直仪配合前置镜的测量方式:
光源发出的光照亮分划板,经准直物镜成像于无穷远处
平行光经前置镜汇聚到其焦面处,形成分划板的像
调节定心仪沿轴方向位置,使分划板的像与被测表面的球心重合
根据球面反射镜成像原理,经过球心的光线将原路返回,再次经过前置镜和准直物镜到达像面
转动主轴带动被测镜片旋转,测量反射像点的运动轨迹直径D,根据公式D=4ΔC计算出球心偏ΔC


3.2核心技术优势
与透射式定心仪相比,反射式定心仪具有以下显著优势:
1.灵敏度更高:根据光学反射定律,当表面法线旋转α角时,反射光线将旋转2α角。因此,在相同偏心量下,反射式定心仪的像点位移是透射式的2倍,测量灵敏度也相应提高一倍。
2.无波段限制:不依赖被测镜片的透射特性,可用于任何光学材料制成的镜片,包括红外、紫外等不可见光波段的光学元件。
3.支撑方式友好:通常采用聚酯材料制作的环形刀口或超环面支撑待测镜片。聚酯材料既具有良好的可加工性,能够保证支撑面与回转轴的垂直度和同心度,又不会划伤镜片的光学表面。
3.3高精度定心方案

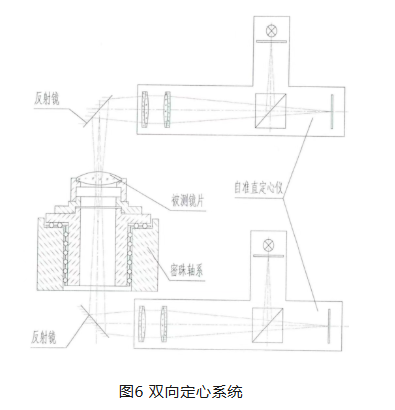

为进一步提升测量精度,现代高端定心系统普遍采用双向定心原理。该方案使用两台定心仪同时对准被测镜片的两个表面,分别测量两个表面的球心偏,从而实现对镜片整体中心偏差的精确控制。双向定心技术能够有效消除单方向测量带来的误差,特别适用于高精度光学系统的装调。
3.4主流代表产品
目前,反射式定心仪已成为工业级定心系统的主流选择,市场上的代表性产品包括:
TRIOPTICS全欧光学AAT型装调望远镜(全自动内调焦自准直仪):采用内调焦原理,支持软件控制的自动调焦、自动对焦和自动测量功能,操作便捷,测量精度高。
TRIOPTICSOptiCentric中心偏差测量系统:行业内的标杆产品,测量精度可达0.1μm,广泛应用于显微物镜、摄影镜头、天文望远镜等高精度光学系统的装调。
值得一提的是,先进的单光路反射式定心仪已经能够实现从一个方向测量整组物镜的所有表面。例如,对于包含12片镜片、19个光学面(含多个双胶合、三胶合组件)的复杂显微物镜,仅需一次装夹即可完成全部表面的中心偏差测量,极大提高了装调效率。
透射式与反射式定心仪各有其适用场景:透射式定心仪操作简单,成本相对较低,适合对精度要求不高的胶合镜片定心;而反射式定心仪凭借更高的灵敏度、更广的适用范围和更好的测量精度,已成为现代光学制造行业的主流选择。
随着光学系统向更高精度、更复杂结构发展,中心偏差测量技术也在不断进步。未来,自动化、智能化将成为定心仪发展的主要方向,结合机器视觉和人工智能技术的全自动定心装调系统,将进一步提高光学制造的效率和精度,推动光学产业的快速发展。
-
