光学系统定心装调中的中心偏差测量原理与方法对比研究

    中心偏差是影响光学系统成像质量的关键参数之一，其精确测量是光学定心装调工艺的核心环节。本文系统阐述了光学中心偏差测量的两种主流技术路线——静止测量法与旋转测量法，深入分析了二者的测量原理、设备构成、操作流程及技术特性。通过对比研究表明，旋转测量法在分辨力、仪器适应性及工程实用性方面具有显著优势，已成为当前光学装调领域的首选方法。本文的研究成果可为光学系统装调工艺的优化与测量设备的选型提供理论依据和技术参考。

    一、引言
    在现代光学系统的制造与装调过程中，各光学元件的光轴同轴度直接决定了系统的成像分辨率、对比度及像差水平。中心偏差（俗称偏心）是指光学元件的几何中心与光轴之间的偏离量，其存在会导致系统产生彗差、像散等轴外像差，严重时甚至会使光学系统无法正常工作。因此，高精度的中心偏差测量技术是实现高性能光学系统装调的必要前提。
    目前，工业界普遍采用的中心偏差测量方法主要分为静止测量法和旋转测量法两大类。二者基于不同的测量基准，在技术实现、测量精度及适用范围上存在显著差异。本文将对这两种方法的原理与特性进行全面剖析，为光学工程实践提供科学指导。

    二、中心偏差测量的基本原理
    中心偏差测量的本质是通过检测光学表面球心像的位置偏移来间接计算表面的中心偏。根据测量基准的不同，可将测量方法分为两类：
    静止测量法：以测量仪器自身的光学视轴为基准，通过检测球心像相对于仪器分划板中心的静态偏移量来计算中心偏
    旋转测量法：以测量设备的精密机械回转轴为基准，通过检测球心像随被测件旋转时的动态轨迹直径来计算中心偏
    两种方法的核心差异在于测量基准的选择，这也直接导致了它们在技术特性和应用场景上的不同。

    三、静止测量法
    3.1测量原理与设备构成

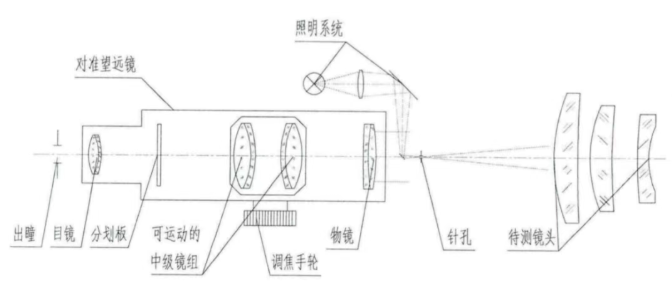

    静止测量法采用高精度对准望远镜（全自动内调焦电子自准直仪（装调望远镜）TriAngle D-275-AAT-WW）作为核心测量设备。该设备配备可大范围调焦的中继镜组，调焦范围覆盖从无穷远到仪器前方一定距离的所有区域。为保证测量精度，现代对准望远镜的调焦机构具有极高的运动精度，在整个调焦过程中光轴晃动量可控制在1角秒以内，几乎不会对测量基准产生影响。此外，对准望远镜通常安装在可进行三轴正交倾斜调整的支架上，便于实现与被测光学系统的快速对准。
    3.2测量操作流程
    静止测量法的操作遵循"逐面对准、迭代优化"的原则：
    1.启动测量系统，通过软件控制对准望远镜自动调焦，使十字线分划板经被测系统第一个光学表面的反射像清晰成像在相机靶面上
    2.调整对准望远镜的三轴支架，使该反射像与相机靶面中心完全重合
    3.再次调节调焦机构，使十字线分划板经第二个光学表面的反射像清晰成像
    4.微调被测光学系统的位置，使第二个表面的反射像也与相机中心重合
    5.重复上述步骤，依次对所有光学表面进行对准调整
    6.进行迭代验证，确保所有相关表面的反射像均稳定地与相机中心重合，此时可认为被测系统的光轴与对准望远镜的光轴达到同轴状态
    3.3技术特点
    静止测量法的主要优势在于无需旋转被测件，适用于某些特殊结构的光学系统。然而，该方法对测量仪器的要求极为苛刻，特别是对准望远镜的光轴在调焦过程中必须保持极高的稳定性，这在技术实现上存在较大难度。此外，静止测量法的测量分辨力相对较低，且操作过程较为繁琐，测量效率不高。

    四、旋转测量法
    4.1测量原理与设备构成

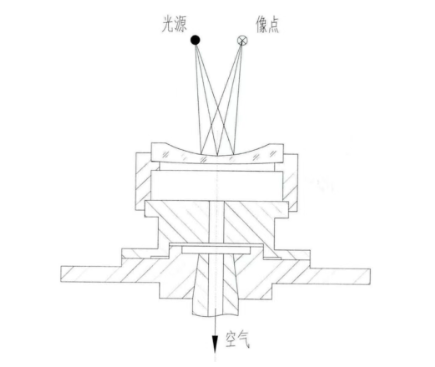

    旋转测量法以精密回转轴系作为测量基准，通常采用空气主轴以实现亚微米级的回转精度。被测光学元件通过专用夹具和真空吸附方式固定在空气主轴上，与主轴同步旋转。测量系统将物点投射到被测光学表面的球心附近，经表面反射后形成的像点也位于球心附近。当主轴带动被测件旋转时，若表面存在中心偏差，反射像点将围绕回转轴做圆周运动。
    根据几何光学原理，反射像点的旋转直径D与表面的球心偏ΔC之间存在精确的定量关系：
    D=4ΔC
    即旋转直径等于四倍的球心偏。通过高精度图像采集系统测量像点的旋转直径，即可计算出该表面的中心偏差值。
    4.2技术优势
    与静止测量法相比，旋转测量法具有以下显著优势：
    1.更高的测量分辨力：在原理上，旋转测量法的分辨力是静止测量法的2倍，能够检测到更小的中心偏差
    2.更低的仪器要求：旋转测量法以机械回转轴为基准，对测量仪器自身的光学基准稳定性要求不高，只要仪器能够稳定观测到像点即可进行测量
    3.更好的环境适应性：对测量仪器的摆放位置和姿态要求宽松，无需进行复杂的仪器校准
    4.更高的测量效率：操作流程简单，可实现多表面的快速连续测量
    4.3局限性
    旋转测量法也存在一定的应用限制：
    被测工件的回转直径和重量受测量设备结构的限制
    不适用于带有光学防抖机构或其他无法旋转的特殊光学系统
    对于大口径、长焦距的光学系统，夹具设计和装夹难度较大

    五、两种测量方法的综合对比
    为更直观地展示两种方法的差异，本文从多个关键维度进行了系统对比，结果如表1所示。

    六、工程应用建议
    基于上述分析，在光学系统定心装调的工程实践中，应优先采用旋转测量法。该方法不仅具有更高的测量精度和效率，而且对测量环境和仪器操作的要求更为宽松，能够显著提升装调工艺的稳定性和可靠性。
    仅在被测光学系统因结构特殊而无法旋转的情况下，才考虑使用静止测量法。此时，必须选用光轴稳定性极高的专业对准望远镜，并严格控制测量环境的振动和温度变化，以确保测量结果的准确性。

    本文对光学中心偏差测量的两种主要方法进行了全面的理论分析和特性对比。研究表明，旋转测量法凭借其在分辨力、适应性和实用性方面的综合优势，已成为现代光学装调领域的主流技术。随着精密机械制造技术和图像处理技术的不断发展，旋转测量法的测量精度和自动化程度将进一步提高，为高性能光学系统的制造提供更有力的技术支撑。
