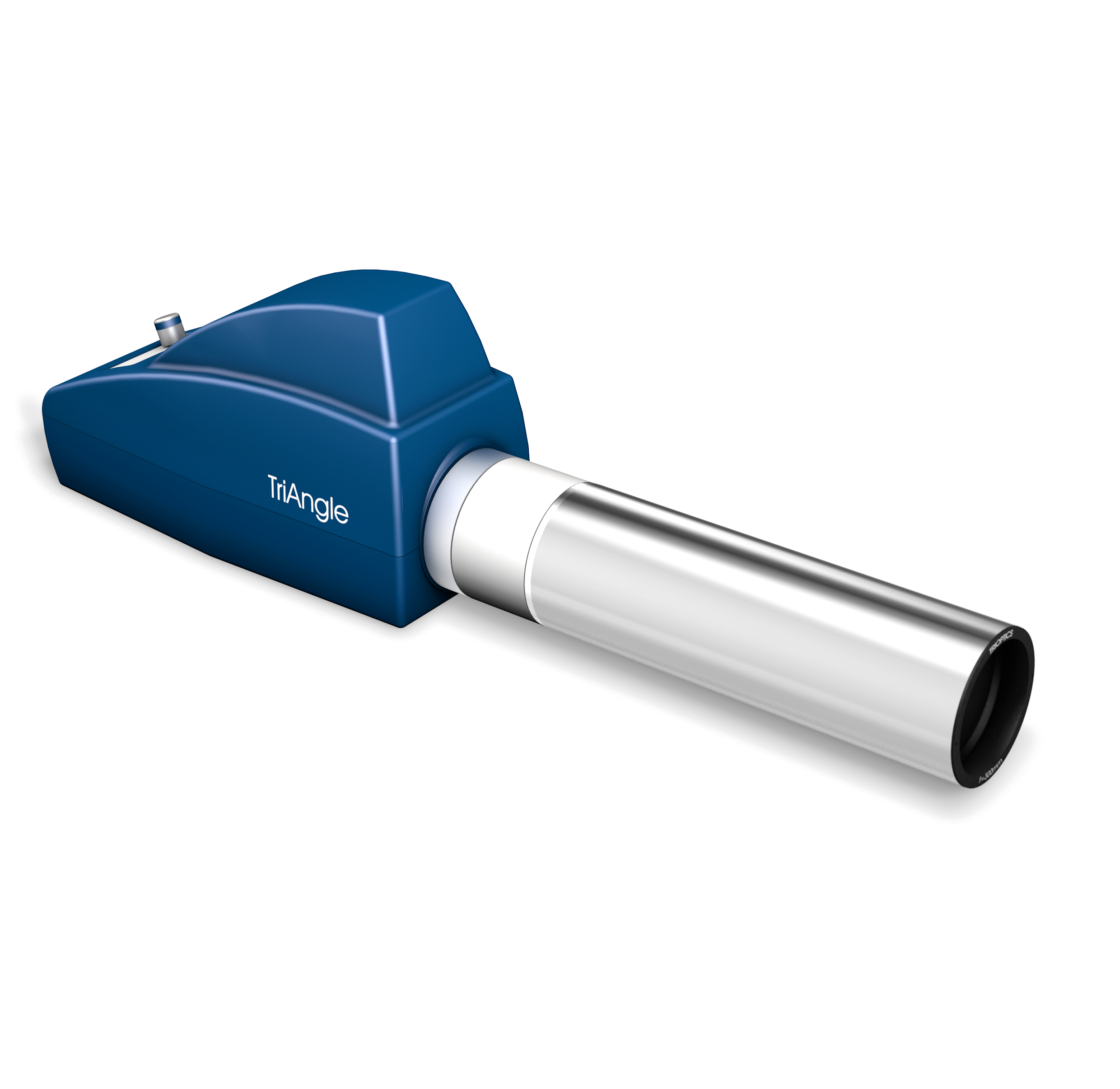

电子自准直仪

TriAngle®

系列电子自准直仪

✅高分辨率CMOS/PSD传感器

✅紫外/可见光/近红外光谱适配

✅支持真空环境工作

✅≤12个反射像同时识别

✅≥90天长时间不间断测量

HiSpeed系列适配高频振动分析

大口径平行光管

Mirror Collimator

✅离轴抛物面反射镜设计

✅紫外到长波红外全波段覆盖

✅可作为靶标发生器/星模拟器

✅可见光波段可扩展为电子自准直仪

✅通光孔径 35mm

✅调焦范围： 406mm至无穷远

✅光轴稳定度： 优于4秒

✅分辨率： 5.0秒

✅光源：LED（530nm）

✅重量：主机5.9kg + 调整架4.5kg

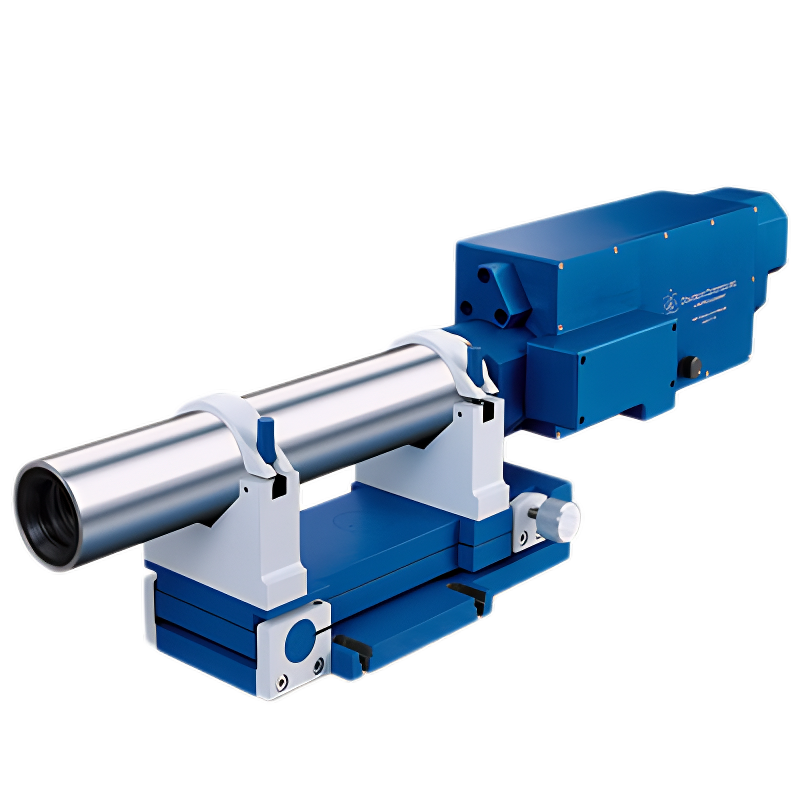

全自动内调焦电子自准直仪

TriAngle D-275-AAT-WW

核心原理：自准直原理

  光束经光学系统照射反射面后，沿原路返回并在光源同位置成像；若反射面与光轴夹角为α，反射光线将以2α角度偏离原光路，以此为依据实现角度测量。

  关键反射形式：

  ・镜面反射：对倾斜角度极度敏感，是角度检测的核心依托

  ・散射：粗糙表面多方向反光，用于辅助对准

  ・逆反射（回射）：反射光沿原路返回，用于靶标成像

仪器核心结构

  以D-275-AAT-WW为例，采用分工协作设计，核心组件包括：

  ・光源：提供稳定光束（高端型号含激光作光轴参考）

  ・光学核心组件：透镜组、散射片、分束镜、双靶标（十字叉丝+圆环）

  ・调节与观测组件：物镜、探测器、目镜、调焦/微调旋钮

  ・辅助结构：望远镜筒（保障光路稳定）

​​​​​​​
