手机摄像头MTF测量进阶：为什么必须测水平垂直(H/V)方向？（基于PSF分析的完整实现方案与实践价值）

    在手机摄像头成像质量评价体系中，调制传递函数(MTF)一直是衡量镜头分辨率与清晰度的核心指标。长期以来，行业普遍采用子午(T)与弧矢(S)方向的MTF值作为主要评价依据。然而，随着手机镜头设计日趋复杂（非球面、液态透镜、多摄组合）以及图像传感器技术的不断进步，仅依赖S/T方向测量已无法全面反映摄像头模组的实际成像表现。
    本文基于TRIOPTICS MTF Studio及PSF Analyzer工具，系统阐述水平(H)/垂直(V)方向MTF测量的必要性，详细介绍通过点扩散函数(PSF)实现H/V方向MTF分析的完整技术方案，并探讨其在研发、品控及量产环节的实践价值。

    一、传统S/T方向MTF测量的局限性
    传统光学设计与评价体系基于旋转对称假设，子午方向（沿光轴与物点连线的平面）和弧矢方向（垂直于子午平面）能够很好地表征理想光学系统的成像性能。但在手机摄像头等实际应用场景中，这一假设存在明显缺陷：
    图像传感器具有固定的矩形像素阵列，最终数字图像的清晰度感知完全基于水平和垂直方向
    现代手机镜头普遍存在非旋转对称像差，其主轴不一定与S/T方向重合
    自动对焦、光学防抖及图像处理算法均以传感器坐标系为基准进行优化
    因此，仅测量S/T方向MTF会遗漏关键的方向性信息，导致实验室测试结果与用户实际观感存在差异，也无法为产线调试提供准确的传感器坐标系反馈。

    二、H/V方向MTF测量的三大核心必要性
    2.1传感器固定坐标系的本质要求
    最终用户看到的数字图像是投影在矩形传感器上的，图像中水平边缘和垂直边缘的锐度直接决定了观感清晰度。只有基于与像素阵列完全对齐的H/V方向进行评价，才能真实反映摄像头模组的实际成像能力。
    同时，手机摄像头的所有核心功能模块，包括自动对焦(AF)、光学防抖(OIS)、电子防抖(EIS)以及各种图像增强算法，都是以H/V方向为基准设计和优化的。产线主动对准(AA)设备也采用传感器坐标系进行反馈控制，因此H/V方向MTF是实现闭环校准的必要输入。
    2.2非旋转对称像差的直接体现
    实际手机镜头不可避免地存在像散、彗差、像场弯曲等复杂像差，这些像差往往具有明显的方向性特征：
    像散：若像散主轴与H/V方向存在夹角，单纯S/T测量无法反映最终照片中水平和垂直方向的分辨率差异
    彗差/拖尾：可能沿水平或垂直方向非对称扩展，直接影响画面中特定方向纹理的清晰度
    场曲：导致图像中心和边缘的H/V方向MTF不一致，需要在传感器坐标系下单独评估
    通过测量H/V方向MTF，可以直观地量化这些方向性像差的影响，为光学设计优化和装配工艺改进提供明确的指导方向。
    2.3符合行业标准与量产检测需求
    行业主流图像质量评测软件（如Imatest、DxOMark）均依据ISO12233标准测试卡直接获取水平和垂直方向的空间频率响应(SFR)。基于PSF分析的H/V方向MTF与这些标准测试方法具有良好的一致性，可以相互验证。
    在量产环节，提供H/V方向MTF值作为判定基准，能够与图像后处理算法的评价方向保持一致，有效提升产品直通率和成像一致性。同时，H/V方向MTF的差异数据还可以用于诊断装配过程中的倾斜、偏心等工艺问题。

    三、基于PSF测量的H/V方向MTF实现方案
    3.1技术原理
    点扩散函数(PSF)描述了光学系统对一个理想点光源的成像响应，包含了系统所有的成像信息。通过对PSF进行二维傅里叶变换，可以得到二维光学传递函数(OTF)，其模即为二维MTF。
    PSFAnalyzer是MTFStudio软件中的专业插件，支持采集全视场、多焦点、多波长/多物距的PSF数据集，并提供灵活的MTF切割方向设定。虽然原始PSF采集基于子午/弧矢方位，但通过后处理可以提取任意方向（包括0°水平与90°垂直）的MTF曲线。
    3.2核心实现方法
    PSFAnalyzer提供了两种稳定可靠的H/V方向MTF提取方法：
    方法一：固定角度切割法（推荐）
    在2DMTF切割模式中选择"Fixedangles"，然后分别在CutangleDir1和CutangleDir2中输入0°（水平）和90°（垂直）。工具将沿这两个固定方向对2DMTF进行径向截面，直接输出H/V方向的MTF曲线。这种方法操作简单，结果直观，完全匹配传感器坐标系，是量产检测的首选方案。
    方法二：基于矩的主轴自动评估辅助旋转法
    选择"Moments(automatic)"模式，工具会自动计算PSF的惯性主轴（长短轴方向）。若已知H/V方向与主轴的关系，可以通过坐标系校准换算得到H/V方向的MTF值。该模式还会额外输出圆形度(Circularity)与轴直径指标，能够有效辅助判断像散程度。

    3.3标准操作流程
    基于PSFAnalyzer的H/V方向MTF测量遵循以下标准步骤：
    1.数据采集：运行集成脚本`PSF_Data_Acquisition.py`进行6维数据采集，支持Cartesian（矩形网格）或Polar（极坐标）视场分布，自动完成各视场点、各焦点步进及不同照明条件下的PSF记录，生成包含完整元数据的`Data.xml`文件。
    2.数据加载：打开PSFAnalyzer工具，在Control面板中点击"Currentset"旁的文件夹图标，选择数据集中的`Data.xml`文件。
    3.切割方向设置：进入Settings面板，将2DMTFcutmode设置为"Fixedangles"，CutangleDir1设为0°（水平），CutangleDir2设为90°（垂直），Sectionangle建议设置为5°~10°以增强稳定性。

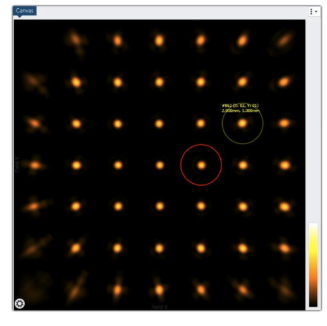

    4.视场与焦点选择：在Control面板的Canvasmode中选择"Field2D"，通过Focusposition滑块选择特定焦点层；或选择"FocusvsField"模式观察离焦截面的H/VMTF演变。

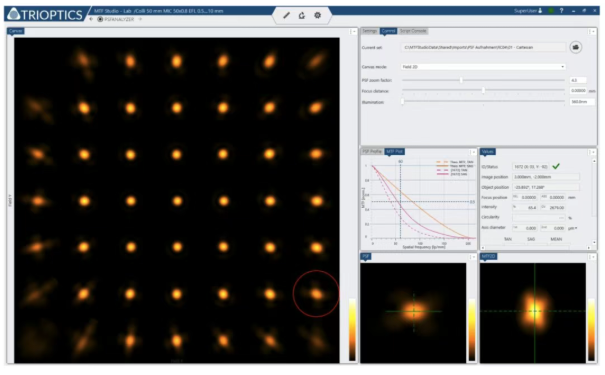

    5.结果查看：在Canvas面板单击任意PSF，右侧MTFPlotPanel将自动绘制水平和垂直方向的MTF曲线，同时可对比理论衍射极限MTF（需在Settings中启用"Calculatetheo.MTF"）。
    6.批量导出：使用Control面板中的"Exportcsv"功能，可导出所有PSF在指定空间频率下的MTF(0°)与MTF(90°)值及MTF50等关键数据，便于后续统计分析。
    3.4关键参数推荐配置
    为保证H/V方向MTF结果的准确性与可对比性，建议按照下表配置相关参数：

    四、结果输出与拓展分析
    4.1核心输出指标
    选定PSF后，ValuesPanel会显示以下关键评价指标：
    指定频率下的H/VMTF值：如0.5Nyquist频率下的水平和垂直MTF
    MTF50空间频率：MTF值下降到0.5时对应的空间频率，反映系统的极限分辨率
    Strehl比：反映综合像差引起的峰值强度损失，值越接近1表示像质越好
    圆形度(Circularity)：仅在矩自动模式下输出，值越接近1表示系统各向同性越好
    MTFPlotPanel会同时绘制水平与垂直方向的MTF随频率衰减曲线，并可与理论衍射极限曲线对比，直观判断低频/中频区域的方向性差异。
    4.2视场与焦点拓展分析

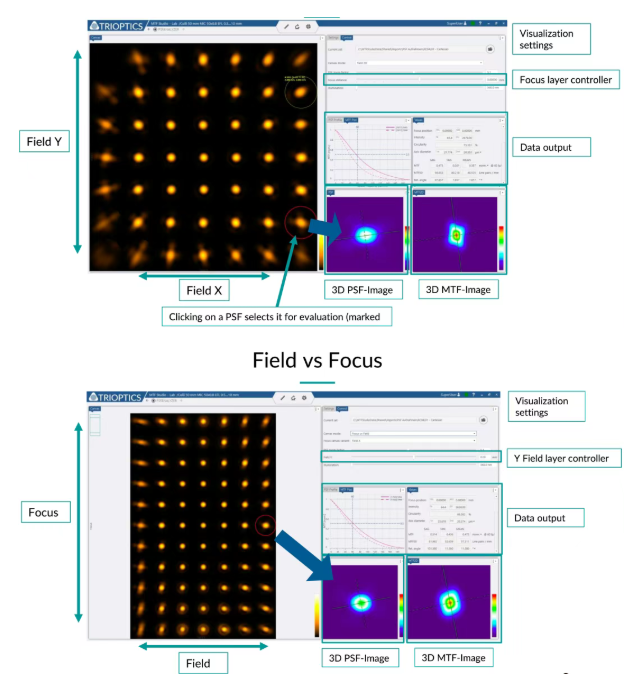

    利用Canvas面板的"FocusvsField"模式，可以分析不同视场位置下H/V方向MTF随离焦的变化，评估最佳焦面偏移及像散引起的焦移差异。
    该功能对于诊断镜头组装倾斜、传感器平行度问题尤为有效。如果H/V方向MTF的最佳焦面在不同视场位置存在系统性偏移，通常表明镜头与传感器之间存在倾斜，需要调整装配工艺。

    五、综合优势与实践价值
    基于PSF的H/V方向MTF分析方法具有以下显著优势：
    全面高效：一次PSF扫描即可同时获得任意方向的MTF数据，无需重复测量，极大提升了测试效率
    结果精准：基于原始PSF的2DMTF计算，避免了重采样误差，且通过角度平均有效降低了噪声影响
    生产适配性强：产线可直接输出H/V方向MTF值作为判定基准，与图像后处理算法评价方向一致，有利于提升产品直通率
    诊断能力突出：通过对比S/T与H/V方向的MTF差异，可以定量分离光学设计固有像散与装配过程导致的非对称性
    在实际应用中，该技术已广泛应用于手机摄像头的研发设计验证、来料检验、产线调焦及成品质量控制等各个环节，为提升手机成像质量提供了重要的技术支撑。

    在手机摄像头等非旋转对称光学系统的质量评价中，额外测量水平(H)与垂直(V)方向的MTF绝非冗余，而是确保最终成像品质、匹配传感器坐标系生产检验、精确诊断光学像差的必要步骤。
    通过PSFAnalyzer工具，用户可以充分利用已采集的PSF数据，只需简单设置"固定角度切割(0°/90°)"即可获得传感器固定方向的高可信度MTF曲线。结合离焦扫描、多波长与物距变化分析，能够全面评估摄像头模组的实际成像性能。
    目前，IMHR2传函仪等主流传函仪均可升级PSF测量功能，支持上述H/V方向MTF分析流程。建议光学行业企业在研发、品控及产线环节全面采用基于PSF的H/V方向MTF分析方法，以进一步提升产品质量和生产效率。
