从理论到量产实践了解镜头与图像传感器间距的精准控制
在摄像头产品的设计与生产流程中,镜头与图像传感器之间的物理距离是决定成像清晰度的核心要素。这一参数看似简单,实则涉及光学原理、接口标准与量产工艺的多重专业考量。
理论距离的光学逻辑:并非简单等同于焦距

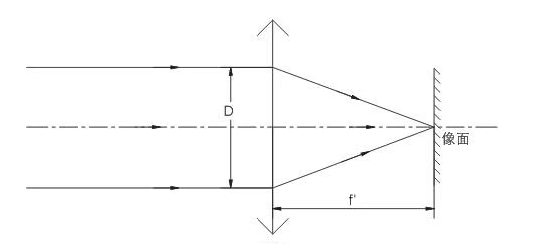

从光学成像公式分析,当被摄物体(物距u)处于无穷远时,镜头的像距v恰好等于焦距f,此时将图像传感器置于镜头焦平面,可获得清晰成像。但在实际应用中,多数拍摄场景的物距并非无穷远——无论是监控摄像头拍摄数十米外的画面,还是消费级相机捕捉近处景物,物距均为有限值。
此时,理论上的最佳像距将发生变化。根据成像公式推导,当物距u为有限值时,像距v会略大于焦距f。也就是说,图像传感器与镜头光心的最佳距离,实际上比镜头标称的焦距稍大。这一结论表明:镜头与传感器的距离并非简单等同于焦距,而是需根据实际拍摄物距进行动态调整。
关键参数界定:后截距与法兰距的规范作用
在实际产品中,镜头与传感器的距离通过三个关键参数进行规范:
法兰距:指镜头法兰面到图像传感器感光面(像面)的距离,是接口标准的核心参数。
机械后截距:即镜头最后一个机械面到像面的距离,影响镜头与传感器的机械装配精度。
光学后截距:为镜头最后一片镜片表面顶点到像面的距离,直接关联光学成像的精准度。
由此可见,仅依据焦距无法确定镜头与传感器的实际安装距离,需通过上述参数进行精准界定。
接口标准化:保障基础装配精度的核心机制
为确保镜头与传感器的距离符合光学要求,行业通过标准化接口对法兰距进行统一规定,具体如下:
C接口:采用直径25.4mm的螺纹(每英寸32圈),法兰距固定为17.526mm,适用于全画幅等大尺寸传感器的工业相机。
CS接口:螺纹尺寸与C接口一致,但法兰距为12.5mm,多用于配备1/3英寸或1/4英寸小尺寸传感器的设备,如监控摄像头。
M12接口:螺纹直径仅12mm,结构设计更利于小型化,广泛应用于手机、无人机等微型摄像头领域。
这些标准化接口的核心价值在于:图像传感器贴片后采用的镜头座均遵循对应接口标准,装配匹配接口的镜头后,可初步保障成像清晰度,大幅降低电路与结构设计的复杂度。
量产环节的精度保障:公差控制与调焦机制
尽管接口标准已固定法兰距,但量产过程中,元器件的尺寸公差与装配环节的微小偏差,仍可能导致实际距离偏离理论值。要确保每台出厂产品的对焦精度,需依靠两项关键设计:
其一,借助景深范围。镜头的景深特性决定了,在一定范围内偏离最佳像距时,成像仍能保持清晰。景深越大,对距离偏差的容忍度越高,为量产中的公差提供了缓冲空间。
其二,依托调焦环的微调功能。标准化接口固定法兰距后,镜头的调焦环可通过微调内部光学镜片位置,实现镜头光心的微小调整,进而改变成像公式中的像距v。这种调节能适配不同物距下的成像需求,抵消生产公差带来的影响。例如,当装配后实际距离略小于理论值时,通过调焦环将镜片组稍向后移,即可使像距回归最佳范围。
从理论层面的像距计算,到接口标准的规范化设计,再到量产中景深与调焦环的协同作用,镜头与图像传感器的距离控制本质上是光学原理与工程实践的有机融合。这一过程既需要对底层光学逻辑的深刻理解,也离不开标准化生产带来的效率与稳定性——正是这种双重保障,确保了摄像头产品在复杂的量产环境中始终能呈现清晰画面。
-
