一次成像与二次成像有什么区别？一次成像与二次成像的优缺点分析
在光学设计领域，选择合适的成像结构对于满足特定的光学性能要求至关重要。本文将探讨一次成像与二次成像的区别，并分析它们在实际应用中的优缺点。
1.两种结构的区别

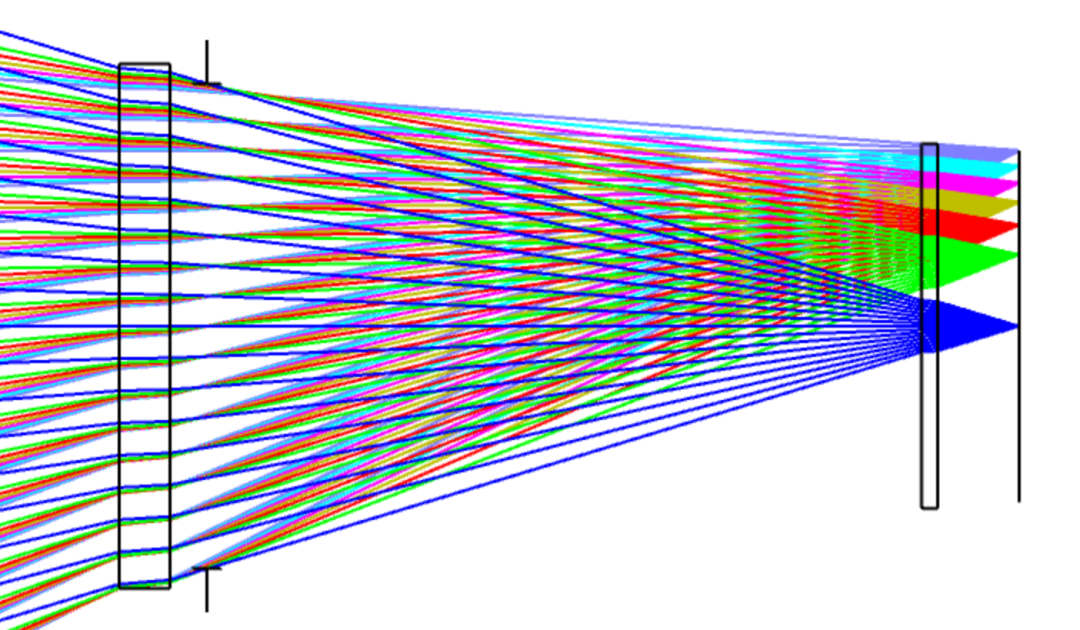

一次成像是指光线经过光学系统一次折射后直接成像的结构。这种结构简单，但存在一定的局限性。在一次成像系统中，由于整个镜组等效成一个理想透镜，入瞳位置相对固定，导致口径较大，难以控制。
二次成像则涉及光线在光学系统中经过两次折射，形成中间像面。这种结构可以更灵活地调节入瞳位置，从而使得系统总长和口径更易于控制。二次成像系统通常用于需要严格包络限制的应用中。
2.一次成像的可能性
尽管一次成像在某些情况下难以满足设计要求，但通过使用非球面透镜，可以实现边缘视场的通光孔径控制。非球面透镜的使用可以显著减小透镜的口径，从而满足特定的光学性能要求。
3.二次成像的难点
二次成像系统在长度控制上较为困难。后镜组起到中继放大的作用，本身就占用空间，而光学系统本身的F数要求为1.65，两部分组合起来长度不大于180mm的话，两部分镜组分看来看，F数均会比较小。如果纯用球面透镜，也很难实现。
4.总结
在光学设计中，中间像面和光阑位置的选择对于实现特定的光学性能要求至关重要。一次成像和二次成像各有优缺点，选择哪种结构取决于具体的应用需求和设计限制。
在实际应用中，一次成像结构虽然简单，但在某些情况下可能难以满足严格的光学性能要求。而二次成像结构虽然在设计上更具挑战性，但提供了更大的灵活性和控制能力。
5.实际案例分析
以制冷型红外光学系统为例，一次成像结构由于入瞳距较大，口径较难控制，而二次成像结构则可以通过中间像面调节入瞳位置，从而实现更紧凑的系统设计。然而，二次成像结构在长度控制上存在挑战，需要精心设计前后镜组的焦距和放大倍率。
光学设计是一个复杂的过程，需要综合考虑多种因素。一次成像和二次成像的选择应基于具体的应用需求、设计限制和性能要求。通过深入理解光学设计的基本概念和原理，工程师可以更好地选择合适的成像结构，实现最佳的光学性能。
-
