MTF 测量刀口法与狭缝法原理：传函仪是怎么"测"出 MTF 的

MTF 是评价镜头成像质量的金标准，但 MTF 不是直接"读"出来的，而是通过测量线扩散函数、点扩散函数或刀口响应，再经傅里叶变换算出来的。理解测量原理，才能正确解读 MTF 数据。

一、MTF 的本质：从扩散函数到频率响应

调制传递函数（MTF）描述光学系统对不同空间频率的对比度传递能力。它的数学基础是：

• 点扩散函数 PSF：一个理想点光源经系统成像后的光强分布。

• 线扩散函数 LSF：一条理想线光源的像，等于 PSF 沿线方向的积分。

• 刀口响应 ESF：一个理想阶跃边（刀口）的像，等于 LSF 的积分。

三者的关系是"积分与微分"的链条：

ESF = ∫LSF dx，　LSF = d(ESF)/dx

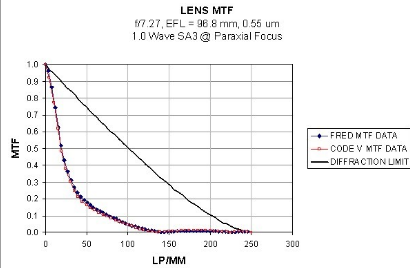

而 MTF 就是 LSF（或 PSF）的傅里叶变换的模：

MTF(f) = |F{LSF(x)}|

也就是说，测 MTF 的核心，是先测到 LSF 或 PSF 或 ESF，再做傅里叶变换。不同的测量方法，区别就在于"怎么测到这个扩散函数"。

二、刀口法（Knife-edge 法）

刀口法用一块锐利的不透明刀口作为目标，刀口边缘成像后得到刀口响应 ESF。测量流程：

• 平行光管后放置刀口靶，刀口边精确位于焦面。

• 被测镜头把刀口成像到像面探测器上。

• 沿垂直刀口方向采样，得到 ESF 曲线。

• 对 ESF 微分得 LSF，再做傅里叶变换得 MTF。

优点：刀口是连续边缘，光通量大、信噪比高，适合弱信号与红外测量。缺点：对刀口锐利度和对准要求高，高频受刀口衍射限制。

三、狭缝法（Slit 法）

狭缝法用一条极窄的狭缝作为目标，其像近似 LSF。测量流程：

• 平行光管后放置窄狭缝，狭缝方向对应要测的方位（子午/弧矢）。

• 被测镜头把狭缝成像到探测器。

• 沿垂直狭缝方向采样，得到近似的 LSF。

• 直接傅里叶变换得 MTF。

优点：直接得 LSF，处理简单、方位明确。狭缝越窄越接近理想线源，但光通量越低。缺点：狭缝宽度有限，需做宽度修正；狭缝窄了信噪比下降。

四、点源法与十字线法

点源法用针孔作为目标测 PSF，二维傅里叶变换直接得二维 MTF，可同时获得子午与弧矢方向；十字线法用十字分划测像散等。点源法信息最全，但点源光通量极低，对光源与探测器要求高，多用于高精度实验室测量。

五、三种方法对比与选择

工程上，狭缝法与刀口法是传函仪最常用的两种：狭缝法测常规镜头子午/弧矢 MTF，刀口法应对弱信号与红外波段。以 ImageMaster 系列传函仪为例，其支持狭缝、刀口、点源等多种目标板，覆盖可见光与红外波段，可自动完成 LSF/PSF 采集、傅里叶变换与 MTF 曲线输出，满足从手机镜头到红外系统的多场景 MTF 测量需求。

小结：MTF 不能直接读出，而是通过测 LSF/PSF/ESF 再做傅里叶变换得到。刀口法光通量大适合弱信号，狭缝法处理简单适合常规测量，点源法信息最全适合高精度二维分析。理解测量原理，是正确解读 MTF 数据的前提。
