从 Zernike像差到 MTF的映射：像差怎么变成对比度损失

干涉仪测出的是波前像差（用 Zernike 多项式描述），客户关心的是 MTF（成像清晰度）。这两者之间隔着一层数学变换——理解像差如何映射到 MTF，才能把波前数据翻译成成像质量的结论。

一、Zernike 多项式：像差的"语法"

波前像差 W(ρ,θ) 可以展开成一组正交的 Zernike 多项式 Z_n^m(ρ,θ)：

W(ρ,θ) = Σ c_n^m · Z_n^m(ρ,θ)

其中每个 Zernike 项对应一种经典像差：

二、从波前到 MTF：瞳孔函数的傅里叶变换

MTF 与波前像差的关系通过瞳孔函数建立。系统瞳孔函数定义为：

P(ρ,θ) = A(ρ,θ) · exp[i·2π/λ · W(ρ,θ)]

其中 A 为振幅透过率（通常为圆瞳内的常数），W 为波前像差。点扩散函数 PSF 是瞳孔函数傅里叶变换的模平方：

PSF = |F{P(ρ,θ)}|²

而 MTF 是 PSF 的傅里叶变换（即瞳孔函数的自相关）：

MTF(f) = |F{PSF}| = |P ⊗ P|

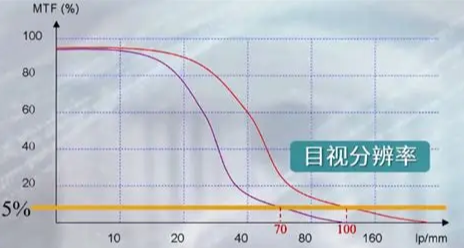

这就是"像差 → MTF"的完整链条：波前像差 W 写入瞳孔函数相位，瞳孔函数自相关即 MTF。无像差时（W=0），MTF 就是衍射极限曲线；像差越大，MTF 相对衍射极限下降越多。

三、各像差对 MTF 的特征性影响

这些特征让 MTF 曲线成为"像差指纹"——有经验的工程师仅看 MTF 曲线形状，就能大致判断系统存在哪类像差，再回到波前数据精确定位。

四、像差与 MTF 的工程互译

工程中，波前像差（干涉仪）与 MTF（传函仪）是互补的两个视角：

• 干涉仪看"病灶"：波前 Zernike 分解精确定位是哪种像差、量级多少、来自哪片镜片。

• 传函仪看"结果"：MTF 直接给出成像清晰度的最终结论，是客户最关心的指标。

• 互译验证：由波前算出的理论 MTF 应与传函仪实测 MTF 一致，两者互相验证测量可信度。

一个实用的快速判据是瑞利判据：当系统波前像差 RMS ≤ λ/14（约等于 λ/4 PV）时，MTF 下降不超过衍射极限的 20%，成像质量接近理想。这个换算把"波前 RMS"和"MTF 损失"直接挂钩，是像差到 MTF 映射最常用的工程锚点。

以 ImageMaster 系列传函仪为例，其直接输出实测 MTF 曲线，可与干涉仪波前数据反算的理论 MTF 交叉验证；配合 Zernike 像差分析，工程师既能定位像差来源，又能给出客户可读的 MTF 结论，实现"像差—成像"的完整闭环评价。

小结：像差到 MTF 的映射通过瞳孔函数完成——波前像差写入相位，瞳孔函数自相关即 MTF。不同像差在 MTF 曲线上留下特征性"指纹"，理解这一映射，才能把干涉仪的波前数据翻译成传函仪的成像结论。
