LIDT 不是一个固定数：激光损伤阈值与 ISO 21254 测量方法

高功率激光聚焦到光学元件表面产生微米级损伤斑（示意图）

高功率激光系统里，最脆弱的环节往往不是激光器本身，而是那块看起来普通的镜片。当激光能量密度超过某个临界值，镀膜会熔化、基片会开裂——这个临界值就是 LIDT（Laser-Induced Damage Threshold，激光诱导损伤阈值）。但 LIDT 不是一个可以脱离条件单独引用的数字：它随波长、脉宽、光斑大小、重复频率、材料和镀膜工艺而变。本文梳理 LIDT 的物理含义、ISO 21254 标准的三种测试协议，以及工程师读厂家规格时需要注意什么。

一、LIDT 到底在测什么

脉冲激光用能量密度（J/cm²）描述，连续或长脉冲激光用功率密度（W/cm²）描述。损伤机制随脉宽跨越十几个数量级而不同：

• 纳秒（ns）脉冲：热扩散主导，吸收的能量来不及散出，局部升温熔化或汽化；

• 皮秒（ps）/飞秒（fs）脉冲：多光子电离与雪崩电离主导，热效应来不及扩散，损伤更"本征"；

• 连续（CW）激光：稳态热效应主导，吸收越低阈值越高，与吸收率近似成反比。

二、LIDT 不是固定数：五个关键影响因素

1. 波长与吸收

镀膜材料和基片材料都有波长相关的吸收系数，在材料吸收边附近吸收急剧上升，LIDT 随之下降。纳秒脉冲区经验上 LIDT 近似随波长线性增长——更长波长通常对应更高阈值。

2. 脉冲宽度

纳秒区常用 τ^½ 经验缩放（热扩散模型）：脉宽缩短一半，能量密度阈值约降到 0.7 倍。但 ps/fs 区机制切换，不能简单外推。

3. 光斑尺寸（面积效应）

这是最容易被忽略的一点：光斑越大，击中镀膜缺陷的概率越高，测得的 LIDT 越低。小光斑测试得到的"高阈值"不能直接套到大光斑系统上。

4. 重复频率与热积累

高重复频率下脉冲之间散热不充分，热积累使局部温度升高，长期阈值低于单脉冲阈值。这也是为什么 S-on-1 测试比 1-on-1 更接近实际工况。

5. 材料与镀膜工艺

熔融石英是高功率系统常用基片，损伤阈值在常见光学材料中名列前茅。镀膜工艺方面，IBS（离子束溅射）膜层致密、缺陷少，LIDT 最高；IAD（离子辅助沉积）性能次之、成本更低。表面划痕麻点、清洁度和装夹应力都会拉低实测阈值。

工程直觉：一个 LIDT 数值只有附带"波长 + 脉宽 + 光斑 + 重复频率 + 测试协议"才完整。脱离条件单独引用"阈值 20 J/cm²"没有意义。

三、ISO 21254：三种测试协议

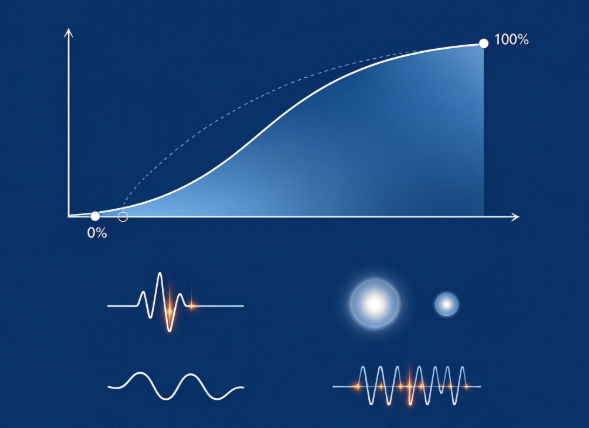

损伤概率曲线与主要影响因素示意（示意图）

ISO 21254 是激光损伤阈值测试的国际标准（前身 ISO 11254 于 2000–2006 年发布，后经修订重编），共分四部分：Part 1 定义与通用原则、Part 2 阈值确定、Part 3 功率/能量承载保证、Part 4 检测与测量技术报告。核心测试协议有三种：

① 1-on-1：每个位点打一个脉冲

在样品表面选择多个未辐照位点，每个位点只打一个脉冲，改变能量密度统计损伤概率。优点是数据直观、适合历史对比和筛选；缺点是忽略疲劳效应，在低缺陷密度样品上可能高估长期阈值。

② S-on-1：每个位点打 S 个脉冲

在每个未辐照位点施加固定能量密度的 S 个脉冲（S=1 时退化为 1-on-1），更接近激光器实际长时间运行的工况。S-on-1 数据更贴近现场，但实验量更大。Part 2 规定了特征损伤曲线等数据处理方法。

③ R-on-1：单点渐进升能量

对同一位点逐步提升脉冲能量，直到发生损伤。每个位点单独给出一个数据点，样品用量少；但渐进辐照会引入预辐照效应，与实际工况差异较大，常作为补充手段。

四、阈值怎么定：损伤概率曲线

LIDT 的统计本质：同一能量密度下，不同位点可能损伤也可能不损伤。把不同能量密度下的损伤概率画成 S 形曲线，0% 损伤概率对应的能量密度外推值即为损伤阈值。损伤在线检测常用微分干涉显微镜（Nomarski）、散射光监测或等离子体闪光/声发射探测。

五、读厂家 LIDT 规格时注意什么

• 核对测试条件：波长、脉宽、光斑直径、重复频率、测试协议（1-on-1 还是 S-on-1）是否与你的系统一致；

• 谨慎缩放：厂家规格与实际波长/脉宽不同时，理论缩放误差大，最好按实际条件复测；

• 留安全裕量：长期运行建议工作点低于 LIDT 的 50%–70%，高重复频率系统裕量更大；

• 关注表面质量与清洁度：高功率元件要求 10-5 或 20-10 划痕麻点，污染和装夹应力会显著拉低实测阈值。

六、小结

LIDT 是高光学元件选型的核心指标，但它是条件相关量：波长、脉宽、光斑、重复频率、材料与镀膜工艺共同决定实测值。ISO 21254 用 1-on-1、S-on-1、R-on-1 三种协议覆盖从筛选到长期可靠性的不同测试需求。工程师读规格时务必核对测试条件、留足安全裕量，而不是直接套用一个数字。

说明：

1. 本文技术事实来自 ISO 21254-1/2/4 标准公开描述、光学元件厂家（Laseroptik、Edmund Optics、Thorlabs、Sill Optics 等）公开技术资料，以及《光学精密工程》相关综述论文。

2. τ^½ 为纳秒脉冲区经验缩放关系，并非普适公式；S-on-1/R-on-1 协议描述以 ISO 21254-1:2025 与 ISO 21254-2:2011 公开内容为准。

3. 本文为技术原理与标准解读，不涉及具体产品推荐；配图均为示意图。
