批产一致性数据读图指南：单片合格，为什么批次还是不达标

  一条 MTF 曲线、一张波面图、一份偏心报告。但量产阶段真正决定交付质量的，往往是批次数据的一致性：100 片镜头里每一片都过规格，并不意味着这一批就是稳定的。

原因在于下游系统通常由多片光学元件级联构成。单片各自满足容差，其偏差在系统内随机叠加后，合成波前误差会显著放大；批内离散度越大，装配后系统性能的可预测性越差。因此，读批次数据的方法与读单片数据有本质区别：关注的不是"某一片好不好"，而是"整批是否受控、变异来自哪里"。

一、批产一致性的三个核心表征量

其中过程能力指数是两个互补指标：

Cp = (USL − LSL) / 6σ，描述潜在能力——假设过程完美居中时的能力上限；Cpk = min[(USL − μ)/3σ, (μ − LSL)/3σ]，在 Cp 基础上额外惩罚中心偏移。行业惯例以 Cpk ≥ 1.33 为持续量产的最低可接受水平，关键或安全相关器件常要求 ≥ 1.67。

读图第一原则：Cp 与 Cpk 的差值本身就是诊断线索——差值大说明中心偏移（可调工作点纠正），Cp 本身低说明变异过大（必须从工艺或材料端改进）。

二、报告长什么样

三、四步判读法

第一步：看分布形态，确认能力指数的前提

Cp/Cpk 建立在"稳定且近似正态"的假设之上，而光学参数经常违反这一假设：

这是光学过程能力分析最容易犯的错误：对面形 RMS 这种无法低于零、且天然聚集在零附近的参数，硬套正态 Cp/Cpk 会得到误导性的数字。

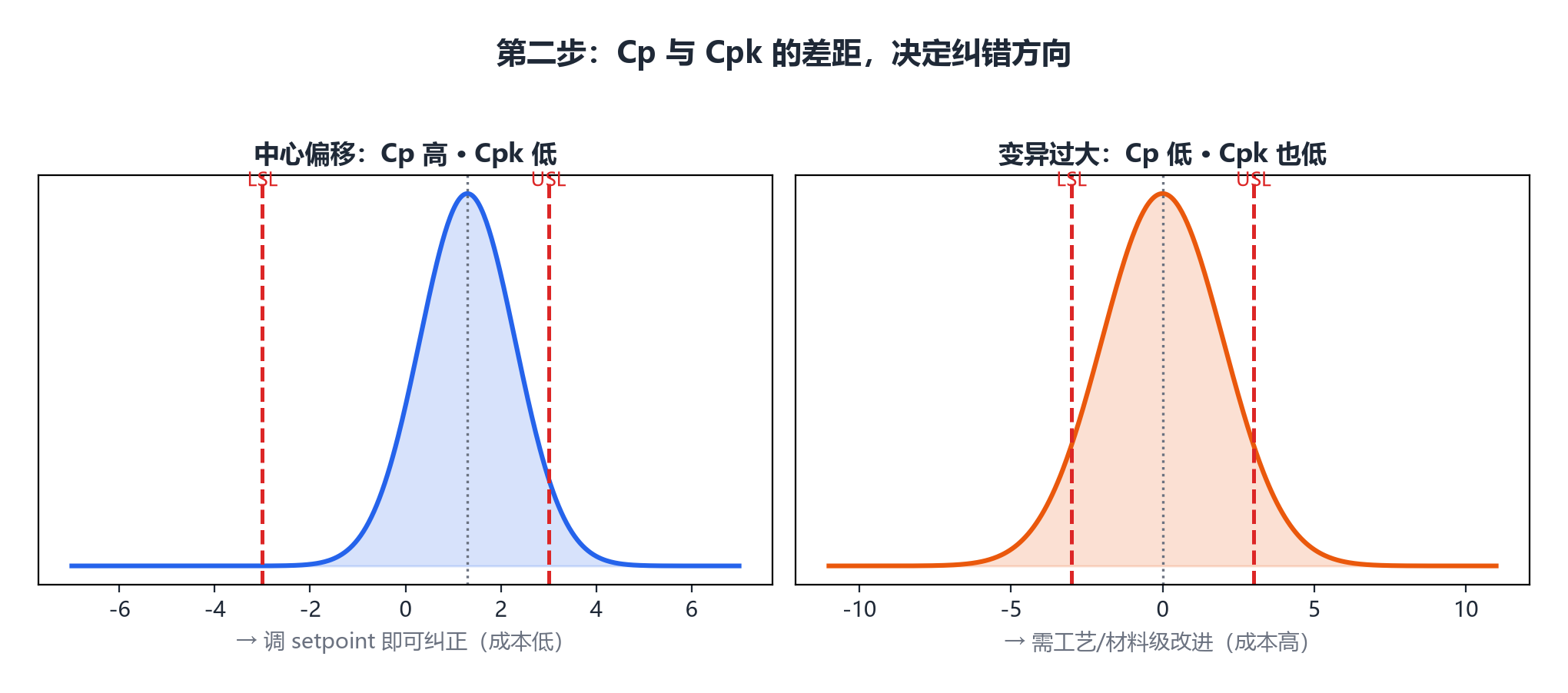

第二步：看 Cp 与 Cpk 的差值，判断纠错方向

第三步：看控制图趋势，区分普通变异与特殊变异

控制图用于回答"变异是随机的还是可归因的"。以下四种形态指向可归因的特殊变异，需在验收前定位：

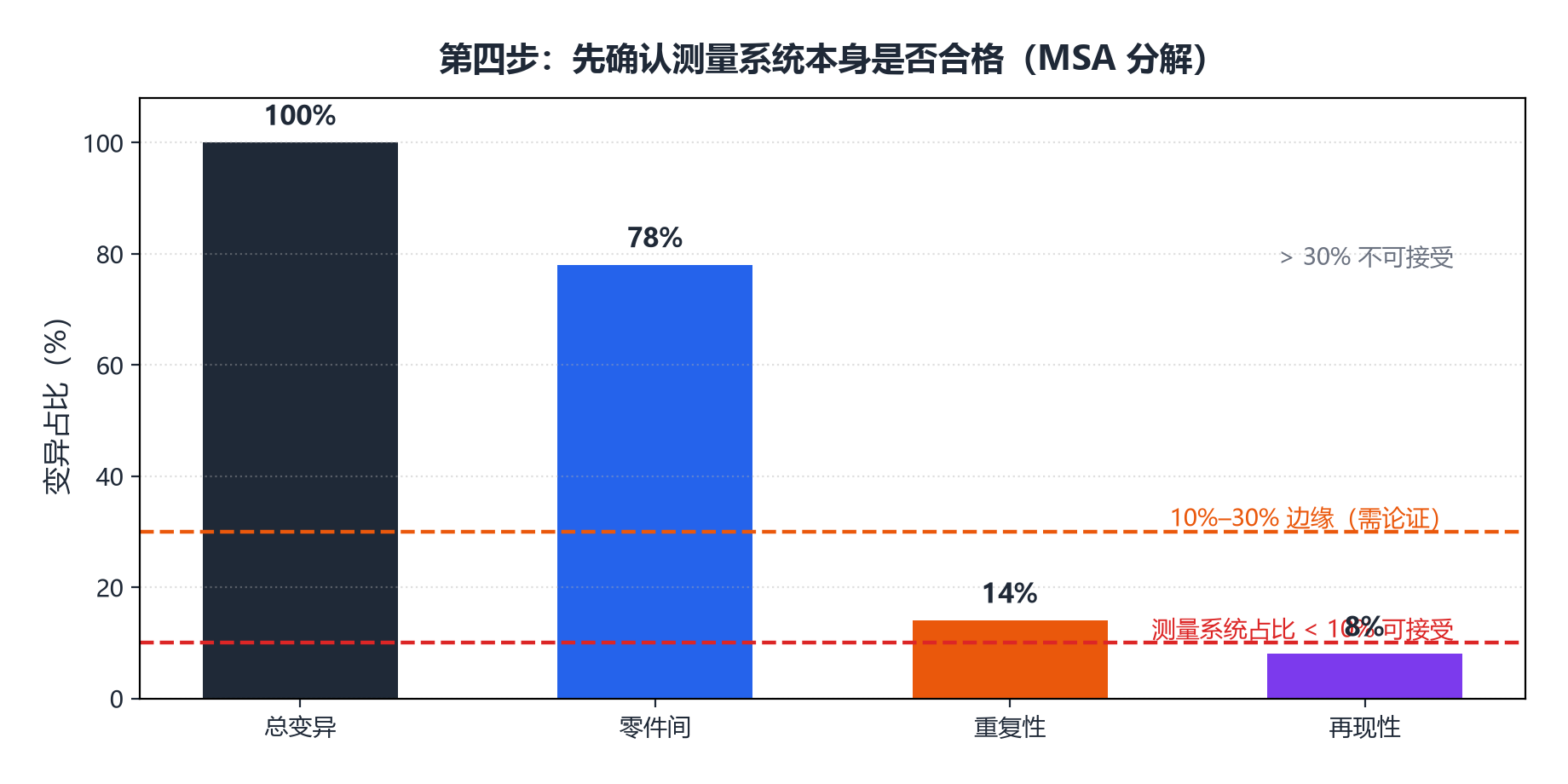

第四步：看 MSA，先排除"测量"本身的贡献

测量系统分析（MSA）回答一个前置问题：观测到的变异里，有多少来自"测量"而非"零件"。三档判据如下：

测量系统占比 < 10% 容差：可接受，能力结论可信
10% – 30%：边缘，仅当应用能论证时才可接受
> 30%：不可接受，能力指数已无参考价值

光学测量的 MSA 有一个独有陷阱：重新装夹会改变波前。装夹应力与对准误差是光学测量最大的误差源，若 R&R 研究只在夹具上反复测量、从不卸下零件，得到的结果会显著高估仪器精度。有效的重复性/再现性研究必须每次试验都重新装夹。

四、工艺层面的"可补偿 vs 不可补偿"

与单片读图"位移可补偿、形变不可补偿"的逻辑一脉相承，批次层面同样存在两类问题：

五、异常模式识别

六、实操检查清单

□ 先看直方图形态，确认是否近似正态（双峰/单侧有界需特殊处理）
□ Cp 与 Cpk 都给出，且注明所用规格限与样本量
□ 能力指数建立在"已证明统计受控"的过程上，而非任意抽样
□ 控制图覆盖足够长的时段，能看出漂移/周期/突变
□ MSA 占比 < 30%，且 R&R 研究每次重新装夹
□ 关键参数（MTF 关键空间频率/波前 RMS/偏心量）均纳入监控，而非只看均值
□ 明确区分"中心偏移"与"变异过大"，纠错方向不混淆
□ 批内标准差单独报告，不因均值合格而忽略离散度

批产一致性读图的核心结论只有一条：单片合格是必要条件，批次受控才是交付前提。读批次数据时，先确认分布形态与测量系统是否可信，再用 Cp/Cpk 差值定位纠错方向，最后用控制图追踪变异来源。三者缺一，得到的"一致性结论"都可能是假象。

主要参考：
· Quality Control and Metrology（SPC / 过程能力 / MSA 方法论），Electronics Guide
· MTF variance analysis within production batch（批内 MTF 变异分析），TradeAider
· Surface Form Deviation & RMS specification（RMS 面形精度分级），MEETOPTICS Academy
