无论是腹腔、关节、鼻窦等硬管内窥镜，还是电子胃肠镜、胶囊内镜，医生都要通过一根细长的镜体看清体内细节。视场够不够大、边缘清不清晰、有没有变形，直接关系到病灶能否被发现。随着医用内窥镜国产替代加速、工业孔探应用增多，仅靠人工看分辨率板"数线对"已难以满足量产质控要求。本文结合 TRIOPTICS 的 ImageMaster® ENDO PRO 内窥镜专用光学传递函数测量仪，梳理内窥镜光学检测的特殊点、MTF 测量方法与量产化设备实现。

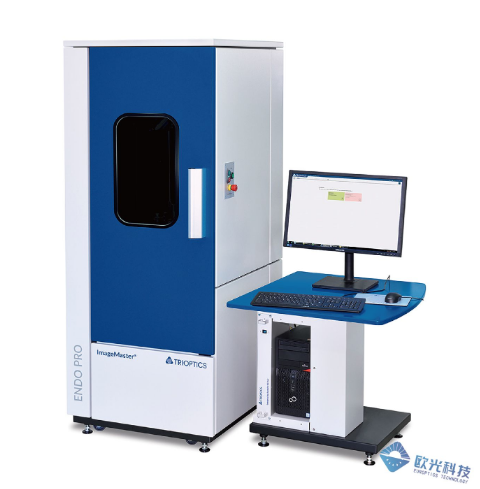

图1 内窥镜专用光学传递函数测量仪

一、为什么内窥镜的像质检测不简单

    内窥镜是一类典型的大视场、近物距、有限共轭光学系统。硬管镜多采用棒状透镜（Rod Lens）多级中继传像，电子内镜则在先端集成物镜与图像传感器。为了让医生在狭小腔体内"看得广、看得近"，其物镜通常设计成超广角、近摄结构，这给像质评价带来三个不同于普通照相镜头的特殊点。

1. 有限共轭：物在近处，而非无穷远

    常规镜头 MTF 测量多在"物在无穷远"条件下进行，而内窥镜工作时物距往往只有几毫米到几十毫米，属于有限—有限共轭或有限—无限共轭。测量时必须在近端按真实工作距离放置精密靶标，并同时匹配像端（目镜或相机靶面），共轭关系稍有偏差，结果就不能代表真实使用状态。

2. 大视场：中心清楚不等于边缘清楚

    内窥镜视场角普遍很大（设备可覆盖至 130°）。超广角下边缘像差、畸变、相对照度（渐晕）迅速放大，轴上一个点合格，不代表整个视场合格，必须在多个视场位置、并分别沿弧矢（S）与子午（T）方向评价。

3. 视向角与像跳：斜视镜还要"转着测"

    内窥镜有 0° 直视镜，也有 30°、45°、70° 等斜视镜。斜视镜绕自身轴线旋转时，图像中心会产生"像跳"（image runout）。因此设备需要支持 0°～90° 方向角的旋转测量，以评估不同方位下的像质稳定性与像跳量。

二、为什么 MTF 成为内窥镜像质的核心指标

图2 内窥镜有限共轭、大视场、多视场位置MTF测量光路概念（

    传统方法用分辨率板读出"能看清第几组线对"，只给出一个极限分辨率，且依赖人眼判读；而调制传递函数（MTF）描述系统在不同空间频率下对对比度的传递能力，是一条完整的像质曲线，既能反映分辨极限，也能反映中低频的"锐度/反差"。在标准化层面，ISO 8600-5 针对硬性内窥镜的光学分辨率给出了三类特征量，其中特征 C 即空间频率响应（与 MTF 对应）；国内 YY/T 1603 等标准也对摄像系统可拆卸镜头 MTF 值给出了标称与允差要求；相关计量校准规范还对视场角、分辨力、光学传递函数、畸变等规定了测量方法与最大允许误差。从"数线对"走向"测传函"，是内窥镜像质控的明确趋势。

围绕 MTF，工程上通常还会一并测量离焦 MTF（找最佳焦面/景深）、相位传递函数 PTF、线扩散函数 LSF，并结合放大倍率、视场角、屈光度、畸变、像散、色差等参数，才能完整刻画一支内窥镜的成像质量。

三、设备实现：ImageMaster® ENDO PRO

    ImageMaster® ENDO PRO 是 TRIOPTICS 设计生产的量产型内窥镜专用光学传递函数测量仪，定位于内窥镜的量产在线检测与调试。整机为立柜式结构，测量舱与控制计算机集成，样品、靶标与探测器均可自动调整。

• 测量参数：轴上/轴外 MTF、离焦 MTF、相位传递函数、线扩散函数、放大倍率，以及视场角、屈光度、畸变、像散、色差等；
• 共轭与适配：支持有限—有限共轭或有限—无限共轭配置，适配镜体长度 140～550 mm，最大物距 50 mm；
• 视场覆盖：视场角可达 130°，方向角 0°～90°，最多 25 个测量位置点，支持多视场测试；
• 精度与频率：MTF 测量精度 ±0.03 MTF（轴上/轴外）、重复性 ±0.02 MTF，空间频率至 350 lp/mm；
• 量产节拍：样品调试约 2 min，单次 MTF 测试 <60 s，全部标准参数约 2.5 min，含扩展参数约 4 min；
• 自动化与数据：电动靶标发生器，自动调整样品、靶标与探测器，可输出 PDF 报告，软件支持用户权限管理与在线检测。

    量产检测关注的是"又快又稳又可追溯"。自动调整样品/靶标/探测器 + 电动靶标，把人工对焦、换靶、找视场的时间压缩到分钟级；多点、多方向角一次采集并自动判定合格与否、生成 PDF 报告，使其能够嵌入产线做在线全检或批量抽检，而不只是实验室抽检。

四、一次典型测量流程

    结合设备配置，一支内窥镜的自动测量大致经历：按长度与接口装夹样品 → 设备自动完成样品、靶标、探测器的初始对准（调试约 2 min）→ 电动靶标发生器切换靶型 → 在多个视场点与 0°～90° 方向角下采集弧矢/子午方向的线扩散信号 → 计算轴上/轴外 MTF、离焦 MTF 及畸变、视场角等参数 → 按预设判据自动给出合格/不合格结论并输出报告。整个过程把靶标—镜体—探测器的共轭匹配与多视场扫描固化为自动流程，减少了人为对焦与判读差异。

五、典型应用场景

• 医用硬镜：腹腔镜、关节镜、膀胱镜、宫腔镜、耳鼻喉/鼻窦镜等的量产质检与装调反馈；
• 电子内镜与胶囊内镜：物镜组件及整机成像质量评价（有限近距、超广角）；
• 工业内窥镜：航空发动机孔探、管道与腔体检测等工业镜的像质核验；
• 研发、注册与计量：支撑光学设计验证、来料/出厂检验，以及对照 ISO 8600、YY/T、JJF 等标准与校准规范的合规性评价。

六、规划检测能力时需要关注的要点

    不同内窥镜产品的检测需求差异较大，规划测量能力时建议客观核对以下维度，使设备与自身产品和标准要求相匹配：

• 共轭形式与物距范围是否覆盖产品的真实工作距离与镜体长度；
• 视场角、方向角与测量点数是否覆盖最大视场与斜视规格；
• 空间频率上限是否与图像传感器像素、所需判据相匹配；
• 测量精度、重复性与节拍是否满足产线全检/抽检的产能与质量门限；
• 标准符合性与量值溯源，以及数据报告、权限管理是否满足质量体系要求。

    内窥镜像质评价的核心矛盾，是有限共轭、超广角、斜视像跳等特殊光学特征，与量产端快速、客观、可追溯的质控要求之间的匹配。专用 MTF 测量仪通过自动共轭匹配、多视场多方向角扫描与分钟级节拍，把过去依赖经验的"目检"变成可量化、可比对、可入档的数据。对正在做国产替代与高端化的内窥镜厂商而言，建立以传函为核心的像质检测能力，既是合规的需要，也是产品力的底气。
