从标准修订到产线在线装调 —— 透镜中心偏差检测的四大行业趋势

01 标准更新：GB/T 7242修订进行中

透镜中心偏差的检测标准正在迎来一次重要更新。

现行国家标准GB/T 7242-2010《透镜中心偏差》已发布近16年，随着光学制造技术的快速发展，原标准在适用范围、术语定义、基准轴选定和检验规则等方面已难以完全覆盖当前高精度光学制造的检测需求。根据国标委标准修订计划，新版标准正在编制中，预计2026年内完成。

此次修订的核心方向包括：

— 扩大适用范围，覆盖非球面透镜、红外材料透镜等新型光学元件；

— 明确中心偏差的线量与角量双标注体系，与ISO 10110国际标准对齐；

— 补充反射法、透射法等多种测量方法的技术要求；

— 增加测量不确定度评定和仪器校准要求。

对于光学制造企业而言，标准修订意味着图纸标注方式、检验流程和出厂报告格式都可能需要相应调整。建议提前关注修订进展，在新版标准发布后及时更新内部质量文件。

标准关联：ISO 10110第6部分规定了光学元件中心偏差的国际标注方式，新版GB/T 7242将进一步与该国际标准接轨，减少出口产品的标准转换成本。

02 模式转变：从离线抽检到产线在线装调

传统的中心偏差检测模式是"离线抽检"——透镜在加工或装配完成后，送到计量室的定心仪上测量，合格则流入下一道工序，不合格则返修。这种模式存在三个明显痛点：

一是流转成本高。工件在产线和计量室之间反复搬运，增加了物流时间和磕碰风险。

二是反馈滞后。等计量室测出偏心超标时，可能已经有一批工件按同样的工艺参数生产出来，批量不良的风险大。

三是无法指导实时调整。离线测量的数据无法直接反馈到装配工位，操作员只能凭经验装调，装完再测、测完再调，效率低下。

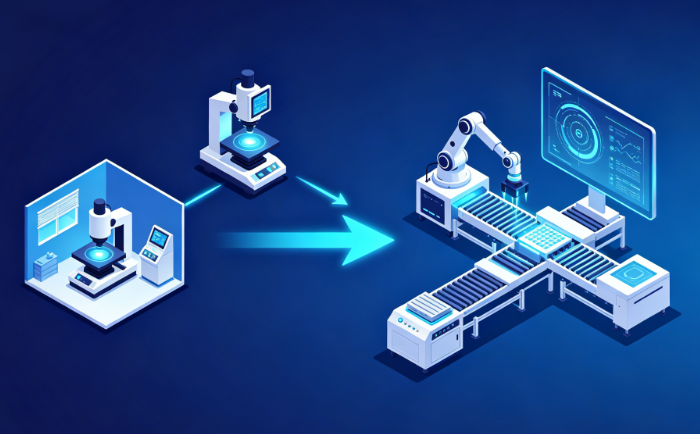

光学检测技术演进：从离线计量室到产线在线检测

近年来，随着车载镜头、手机镜头等大批量产品的产能需求持续攀升，行业正在向"产线在线装调"模式转变：定心仪直接嵌入装配工位，装调过程中实时读取偏心数据，操作员根据数据即时微调透镜位置，达到公差要求后直接点胶固化。整个过程实现"测量-调整-固化"闭环，无需工件流转。

在线装调模式的核心价值在于：把质量控制从"事后检验"前移到"过程控制"。每一片透镜在装调完成时就已经确认偏心合格，不再需要事后返工。据行业数据，采用在线装调后，镜头装配环节的返工率可降低30%~50%，单镜头装配节拍缩短20%以上。

这一趋势对检测设备提出了新要求：设备需要更紧凑的结构（适配产线工位空间）、更快的测量速度（单透镜数秒内出结果）、更友好的操作界面（产线操作员而非计量工程师使用），以及与产线自动化系统的对接能力。

03 能力升级：非球面元件中心偏差检测

非球面透镜在车载ADAS镜头、AR/VR光学、医疗内窥镜等领域的应用越来越广泛。但非球面的中心偏差检测一直是行业难点。

传统球面定心仪基于"表面球心"的概念——球面有唯一的曲率中心，反射法通过测量球心偏离旋转轴的量来计算偏心。但非球面没有单一的球心，顶点曲率中心与近轴区域的曲率中心不一致，传统定心仪对非球面的识别精度和重复性都不理想。

为解决这一问题，行业正在推广非球面专用中心偏差测量方案。这类方案通常集成高精度向心测试模块和多轴电动载台，通过扫描非球面表面的法线方向变化来重建光轴，实现非球面元件的全自动偏心与倾斜测量。TRIOPTICS的AspheroCheck® UP就是这类设备的代表，可实现非球面元件中心偏差的全自动、高精度检测。

非球面检测能力的升级，使得非球面透镜的量产质控不再依赖"经验判断"，而是有了可量化、可追溯的检测手段。这对于非球面在高端光学系统中的大规模应用具有重要意义。

04 结构创新：双光路定心仪解决深层镜片测量

在多镜片堆叠镜头（如手机变焦镜头、安防镜头）和红外光学系统中，单光路定心仪面临一个物理限制：后表面的反射光需要穿过前组镜片才能到达探测器，前组镜片的像差会降低后表面反射像的质量，导致深层镜片的偏心测量精度下降甚至无法测量。

双光路定心仪正是为解决这一问题而出现的结构创新。设备上下各配置一套独立的自准直测量头，共用同一台精密气浮转台。上方光路测量前组镜片，下方光路测量后组镜片，两路同时工作，一次装夹即可完成全组镜片的偏心测量。

双光路方案的优势明显：

— 测量效率提升约50%：两路同时测量，无需翻转工件；

— 深层镜片精度有保障：下方光路直接照射后表面，不经过前组镜片；

— 支持红外材料：可配置红外光源和探测器，满足锗、硅等红外材料透镜的偏心检测需求；

— 系统级光轴重建更完整：同时获取前后两组的偏心数据，光轴链重建更准确。

目前，双光路结构已成为中高端定心仪的主流配置，尤其在手机镜头模组、车载镜头和红外热成像镜头的生产线上应用广泛。

05 学术前沿：高精度校准与大口径装调

除了产业端的技术升级，学术研究领域也在持续推进中心偏差测量的精度边界。

光电探测器光学中心自动校准

针对光电探测器校准中同轴度不足、效率低的问题，国内研究团队研发了基于μm级基准轴系、优化视觉算法与全闭环伺服控制的自动校准系统。该系统可将同轴度精度由±5μm提升至不超过2.4μm，单工件校准时间从25分钟缩短至3分钟以内，在光照、振动、温度多源干扰下合格率达98%。这一技术为光电探测器的批量校准提供了高效可靠的方案。

大口径空间望远镜装调

针对超大口径空间望远镜的高精度装调需求，国内研究团队提出基于反射式偏心测量的分阶段对准工艺。2米级定心仪器的测量不确定度可保持在亚微米级，为大口径光学系统的工程化装调提供了具体实施方案。这一研究方向代表了中心偏差测量在极端尺寸和极端精度场景下的技术前沿。

06 近期行业会议

2026中国光学学会学术大会
        时间：9月10-12日
        地点：深圳
      同期举办第27届中国国际光电博览会（CIOE 2026）。设"光学精密测试技术与应用"专题分会，涵盖光学计量、中心偏差测量、面形检测等方向的最新研究与产业应用。

SPIE 工业光学计量与检测会议（Optical Metrology and Inspection XIII）
      时间：10月25-26日
      聚焦光学计量方法、工业检测应用等方向，是光学检测领域的国际专业会议。

写在最后

中心偏差检测看似是光学制造中的一个"小环节"，但它的技术演进折射出整个行业的发展方向：标准在与国际接轨，模式在从离线走向在线，能力在从球面扩展到非球面，结构在从单光路升级到双光路。

对于光学制造企业而言，关注这些趋势不只是为了"跟上潮流"，更是为了在产能竞争和质量竞争中抢占先机——当同行还在把工件送到计量室时，你已经在产线上完成了实时定心装调；当同行还在为非球面偏心检测发愁时，你已经有了全自动的检测方案。

技术的差距，往往就藏在这些"小环节"里。
