全线宽、开机即用：EPFL让芯片激光器"永远不掉锁"

图1 氮化硅光子集成芯片上的高Q微环与边耦合DFB激光器

在相干光通信、FMCW激光雷达、分布式光纤传感和光原子钟里，窄线宽、低相位噪声的激光器往往是整套系统的性能上限所在。近日，瑞士洛桑联邦理工学院（EPFL）团队在 Nature Photonics 上报道了一种"开机即用（turnkey）"的光子集成激光器：它在整个驱动电流范围内都能保持自注入锁定的窄线宽状态，本征线宽低于10 Hz，无需任何主动电子稳频或反馈相位控制。这项工作为把实验室级的超低噪声光源推向现场、车载和便携场景提供了新的思路。

一、为什么需要"又窄又稳"的片上激光

半导体激光器（如DFB分布式反馈激光器）体积小、可直接电泵浦、便于与光子芯片集成，但自由运转时相位噪声和频率噪声较大，线宽通常在几十千赫兹到几兆赫兹，难以满足相干探测对频率纯度的要求。

线宽越窄，意味着激光的相干长度越长、频率越稳定。对FMCW激光雷达，这关系到测距精度与探测距离；对相干光通信，关系到高阶调制的信噪比；对分布式光纤传感，关系到可探测的微弱应变与温度信号；对光原子钟，则直接决定频率基准的短期稳定度。

二、自注入锁定：用高Q微腔给激光"定频"

压窄线宽的常用手段之一是自注入锁定（Self-Injection Locking, SIL）：把激光器输出耦合进一个高Q值（高品质因数）微谐振器，微腔只允许极窄频率范围的光共振，其反射/后向散射光再回到激光增益介质。由于反馈回来的光被微腔"窄带滤波"，激光频率会被锁定到微腔的谐振频率上，从而大幅压低频率噪声、压窄线宽。

高Q微腔在这里扮演了一个被动的光学频率参考，相当于给激光器提供了一把"光学标尺"。这比传统依赖电子锁频环路（如探测误差信号、反馈调节电流/温度）的方案更简洁。

三、传统方案的痛点：锁定只在"孤立的点"

传统自注入锁定对腔频失谐和反馈相位非常敏感：当改变驱动电流（即调谐激光频率）时，激光依次扫过微腔的各个纵模，窄线宽锁定只出现在一个个孤立的工作点附近。一旦离开锁定区间，激光就会"掉锁"，回到噪声很大的自由运转状态。

为了让激光始终待在锁定点上，传统系统往往需要额外的电子反馈回路和精密温控来维持锁定状态。这些硬件既增加了体积、重量、功耗和成本，也使系统对热漂移、振动更加敏感，不利于在现场环境中"开机即用"。

四、关键一招：让相邻锁定区间"首尾相接"

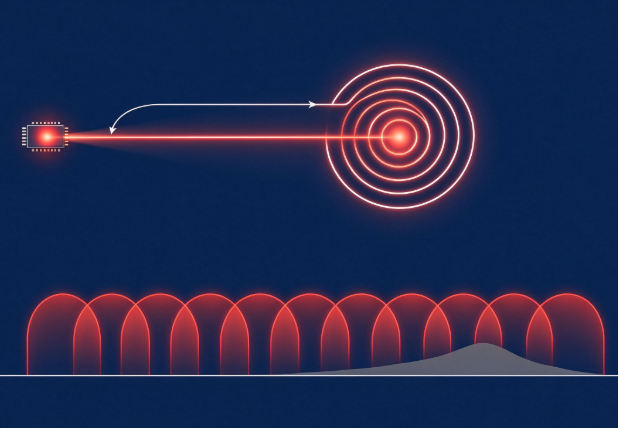

图2 自注入锁定光路与"相邻锁定区间重叠、连续不掉锁"示意

EPFL团队的核心思路，是在微腔中引入工程化的"反馈相位色散"——即相邻纵模之间反馈相位的变化量。他们通过调整微谐振器下载端口（drop port）相对总线波导的位置（下载端用 Sagnac 环形镜终端，以控制反向传播谐振模式的激发），使相邻的锁定区间在调谐时相互重叠。

这样一来，激光在调谐电流时可以从一个锁定态无缝地滑入下一个锁定态，而不会中途掉入有噪声的自由运转区。论文把这种状态称为"无止尽/连续自注入锁定（Endlessly Self-Injection Locked）"，实验中在正反馈相位色散（ΔΨ≈0.16π）下实现了跨电流范围的连续锁定。

五、器件构成：DFB + 高Q氮化硅微环

该光子集成光路（PIC）采用石英包层的氮化硅（Si₃N₄）螺旋微谐振器，与发射波长约 1548 nm 的 DFB 激光二极管边耦合（butt-coupled）：

• 氮化硅波导约 200nm 厚，采用深紫外光刻（DUV）工艺制备，具备晶圆级量产潜力；

• 微腔本征品质因数 Q₀≈1130万，损耗率约17.1MHz、总线耦合率约17.6MHz，高Q是实现超低噪声锁定的基础；

• 芯片集成单片压电执行器用于谐振频率调谐（10kHz三角波、最高约50V）；频率噪声通过 5km光纤的延迟自外差装置配合平衡探测器测量。

氮化硅平台本身低损耗、透明窗口宽、与CMOS工艺兼容，是当前集成窄线宽光源与微腔光频梳的主流平台之一。

六、实测指标：10Hz线宽、5000倍噪声抑制

实验给出的关键结果包括：

• 在 150～300mA 的驱动电流范围内连续锁定，本征线宽始终低于10 Hz，逼近氮化硅微腔的热折射噪声（TRN）极限；

• 相对自由运转的DFB，光频噪声抑制超过5000倍；

• 借助压电调谐实现 无跳模频率啁啾超过1.5GHz，与微腔约1.44GHz的自由光谱范围相匹配，且在三角波调制下响应线性。

工程师视角：Hz级线宽过去通常要靠光纤/外腔激光器加主动锁频才能实现，体积大、怕振动、需预热；而"全线宽锁定+无需电子稳频"意味着超低噪声光源有机会做成小体积、抗扰动、上电即稳的模块。

七、应用前景与工程启示

论文指出，这种连续自注入锁定架构可用于对稳定度要求高、又需要小型化的系统，包括 FMCW激光雷达、分布式光纤传感、相干光通信和便携式光原子钟。去掉主动稳频硬件后，系统的体积、重量、功耗与操作复杂度都有望下降；该反馈相位工程方法也可迁移到其他光子平台与波长，并有望扩展到法布里-珀罗（Fabry-Pérot）激光二极管等其他激光器结构。

值得注意的是，无论片上光源如何演进，线宽、频率噪声、相干长度、调谐线性度等指标最终都需要通过延迟自外差、拍频与频谱分析等手段来表征和验证。"造得出"与"测准、测稳"始终是一体两面，这也是相干光源走向产业化过程中无法绕过的环节。

八、结语

从"需要复杂电子环路才能维持的锁定点"到"整个电流范围内连续不掉锁"，EPFL这项工作展示了一种用被动光学设计（反馈相位色散工程）替代主动电子控制的思路。随着氮化硅等高Q集成平台走向晶圆级制造，Hz级窄线宽光源有望从实验室走向激光雷达、光纤传感与便携原子钟等更广阔的现场应用。

内容来源

1. 本文事实依据为 EPFL 研究团队2026年发表于 Nature Photonics 的论文《Endlessly self-injection-locked photonic integrated lasers》（M. Reichler, S. Bianconi, Y. Zhang, M. Liffredo, L. G. Villanueva 等；DOI: 10.1038/s41566-026-01985-1），并参考 EPFL K-Lab 公开论文信息及 AZoOptics、BioEngineer 等机构的公开报道（2026年10月），具体数据以论文原文为准。

2. 本文为对公开研究进展的客观技术解读，不构成对任何产品或技术路线的商业推荐；所涉器件为实验室研究成果，其产业化进度与实际性能以研究团队后续发布为准。

3. 文中配图均为示意图，芯片结构、光路与频谱形态不代表真实器件。
