干涉仪的振动隔离:从被动隔振到主动控制的工程实践

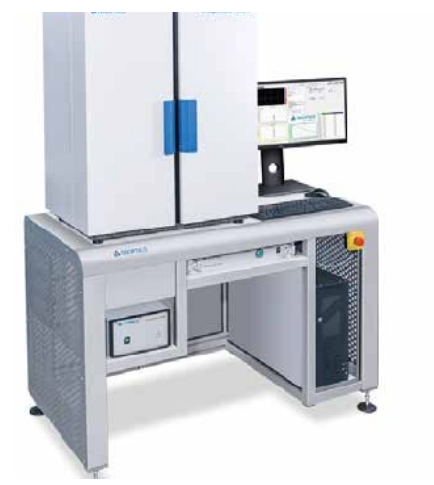

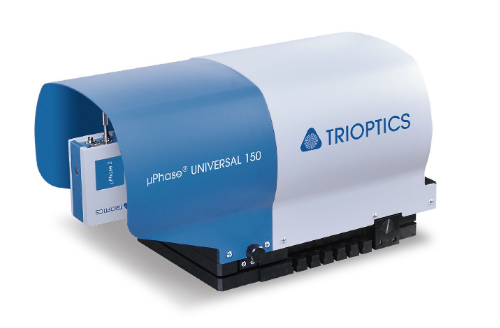

你将一台µPhase干涉仪安装在大理石桌面上,运行后干涉条纹轻微抖动——"环境振动进入干涉仪了"。这种抖动让PSI相移测量的相位提取精度从λ/500退化到λ/100——不是干涉仪的问题,是振动。振动的来源可能来自数十米外的空调压缩机,通过建筑物的结构传导到干涉仪的底座上——频率1~100Hz,振幅0.1~5μm。隔振系统的作用是让干涉仪"感知不到这些振动"。本文从振动源的物理特性、被动隔振和主动隔振两种方案的工作原理,到在实际环境中如何验证振动隔离的效果,系统介绍干涉仪使用的隔振技术。

一、振动从何而来——"你感觉不到不等于干涉仪感觉不到"
1.1 三类振动源
|
振动源 |
频率范围 |
振幅量级 |
对干涉仪的影响 |
|---|---|---|---|
|
建筑物结构振动 |
1~20Hz |
0.5~5μm |
条纹整个视野抖动("波浪"效果) |
|
设备机械振动(空调、泵、风扇) |
10~100Hz |
0.1~2μm |
PSI相移的相位提取噪声增大 |
|
人员走动/关门/车辆 |
1~10Hz |
1~10μm |
条纹瞬时剧烈抖动 |
最隐蔽的振动源——距离干涉仪数十米的空调压缩机——它的低频振动(10~30Hz)通过结构传导到达干涉仪的底座,在干涉仪的光路上表现为周期性的条纹抖动。这种"无感的振动"人的脚感完全察觉不到——但对干涉仪已经是不可忽视的噪声。
二、被动隔振——"弹簧+阻尼"的物理滤波器
2.1 隔振原理——让振动"停"在弹簧上
被动隔振系统本质上是一个机械低通滤波器——在干涉仪和底座之间放置弹簧(或空气弹簧)和阻尼器。当外界振动的频率远小于系统固有频率时,振动被弹簧吸收而几乎不传递到干涉仪上;当外界振动频率远低于系统固有频率时,振动被衰减。
传递率 T = 1 / √[(1 - r²)² + (2ξr)²]
其中r = f_external / f_natural(外激励频率与系统固有频率的比值),ξ为阻尼比
基本规律:需要系统的固有频率f_natural比外部振动频率低3倍以上(r<0.33),才能使传递率T<0.1——即外界振动的>90%被衰减。
2.2 空气弹簧——低固有频率的最佳选择
TMC MaxDamp®这类商用隔振系统使用空气弹簧(Air Spring)作为弹性元件——固有频率可低达1~2Hz(远低于钢弹簧的5~10Hz)。对于外界振动频率3~100Hz的有效衰减——在3Hz处已开始衰减,在10Hz处传递率<0.05(>95%衰减)。
空气弹簧的额外优势:自动自调平——当干涉仪上放置了额外的重物(测试夹具、样品)后,空气弹簧通过内置的调平阀自动调整气压,保持干涉仪在水平位置——不需要操作者手动调平。
三、主动隔振——"以声制声"的原理
3.1 主动阻尼——实时测量振动并反向补偿
PEPS II-VX等主动隔振系统在被动隔振的基础上增加了:
加速度传感器(在干涉仪安装面上实时测量六个自由度的振动)
反馈控制算法(将振动信号处理为反相的补偿运动指令)
电磁执行器(产生与振动相位相反的补偿力)
振动在系统的固有频率附近(1~2Hz)时,被动隔振的效率最低,反而可能因共振放大。主动隔振在1~10Hz低频区(被动隔振的弱区)发挥最大优势——衰减率可达90%~99%。
3.2 主动 vs 被动:选型指南
|
因素 |
被动隔振(空气弹簧+TMC阻尼) |
主动隔振(PEPS II-VX) |
|---|---|---|
|
衰减率(>10Hz) |
90%~99%(优秀) |
90%~99%(同样优秀) |
|
衰减率(1~10Hz) |
50%~80%(中等-弱) |
90%~99%(优秀) |
|
安装复杂度 |
低(只需供气) |
中(需要供电+传感器接线) |
|
成本 |
中等 |
高 |
|
适用场景 |
一般实验室、低频振动不严重的建筑 |
超精密计量、地基振动大的场地 |
四、振动隔离效果的验证——如何知道隔振"够用了"
最简单的测试:在干涉仪启动时,用灵敏度最高的相位提取模式(通常PSI 7步)连续测量标准平晶的面形,记录面形RMS在10分钟内的漂移。如果RMS漂移<λ/100→隔振效果充足;如果漂移>λ/50→振动环境对当前应用过于恶劣,需要升级隔振或选择更安静的时间段测量。
专业的方案使用振动分析仪在干涉仪的安装面上直接测量振动频谱——与隔振器的传递率曲线对照,判断哪些频段的振动尚未被充分衰减,针对性地采取措施。
干涉仪的精密度对振动极度敏感——精密测量中"环境振动=噪声"这个等式是绝对的。被动隔振(空气弹簧+阻尼器)覆盖了大部分常见场景中的振动衰减需求;主动隔振在低频区和极端振动环境中提供额外的衰减裕度。选型的决定因素是:你的实验室地基有多稳定?干涉仪精度要求有多高?两者之间的差距就是隔振系统需要填补的性能缺口。
-
