光学元件亚表面损伤:藏在抛光面之下的"隐形杀手"
导读:干涉仪报告上写着"面形RMS=0.02λ, 表面粗糙度Ra=0.5nm"——看起来是完美。但在这层光学表面之下,研磨过程中金刚石颗粒的微裂纹已深入基体10~30μm——这些亚表面损伤(Subsurface Damage, SSD)在干涉仪上完全不可见,却能在后续镀膜工序的热应力下扩展为宏观裂纹,或在激光辐照下优先成为损伤起点。亚表面损伤是光学元件加工链中"看不见的隐性成本"。本文从SSD的产生机制、检测方法和工程控制三个维度,系统揭示这个藏于抛光面之下的质量暗域。

一、亚表面损伤是什么?
1.1 三层结构
一块经过铣磨→精磨→抛光的光学玻璃表面,从外表向内具有三层结构:
|
层 |
厚度 |
特征 |
对后续的影响 |
|---|---|---|---|
|
抛光再沉积层(Bielby层) |
10~50nm |
抛光颗粒嵌入、玻璃水解再沉积 |
影响膜层附着力 |
|
塑性变形层 |
0.5~2μm |
抛光应力导致玻璃的塑性流动 |
折射率局部变化(应力双折射) |
|
裂纹层(SSD) |
5~30μm |
研磨过程中形成的微裂纹 |
镀膜热应力裂纹扩展、激光损伤起点 |
SSD特指最底下那一层——由微裂纹(Lateral和Median Crack)构成的损伤区。SSD的深度通常与精磨工序使用的磨料粒度直接相关——粗磨的SSD可以深达50~100μm,精磨后通常降为5~20μm。
1.2 干涉仪的"盲区"

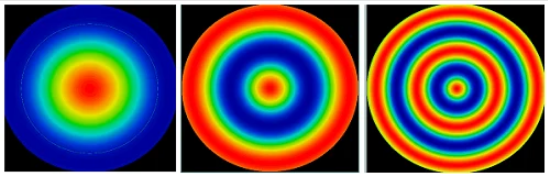

SSD之所以被称为"亚表面",是因为它存在于抛光表面的下方——干涉仪测量的是光从表面反射的相位,它只能"看到"抛光面的宏观面形,对表面以下的微裂纹是完全"盲"的。一片波前RMS=λ/50的完美镜片,可能在抛光面下方3μm处藏着一个正在生长中的裂纹。
二、SSD的两大破坏机制
2.1 镀膜热应力的裂纹扩展
光学镀膜过程通常在150~300°C的高温真空环境中进行。膜层材料(如SiO₂、TiO₂、Ta₂O₅)与玻璃基底的热膨胀系数不匹配,在基片冷却过程中产生拉伸应力。SSD裂纹尖端是应力集中的最危险位置——在数百MPa的拉应力下,存在于表面的微小SSD裂纹在热循环的累积效应下逐步延伸,最终穿透Bielby层,在膜层表面表现为针孔或膜层剥落。
高功率激光中的"损伤起点":SSD裂纹尖端在强激光辐照下,局部光场增强效应(Field Enhancement)可在裂纹尖端产生远超表面平均强度的局域电场。这个局部热点作为激光诱导损伤的优先起始位置——吸收-升温-裂纹扩展的正反馈循环,在若干脉冲后导致表面的宏观损伤(坑点或熔融区)。
2.2 量化的一对数据
|
玻璃 |
精磨后SSD深度(μm) |
抛光后残留SSD(μm) |
抛光后残留的LDPT(激光损伤概率阈值)下降 |
|---|---|---|---|
|
BK7 |
8~15 |
<1(优良抛光) |
几乎无下降 |
|
Fused Silica |
10~20 |
1~5(需长时间抛光) |
下降约30%~50% |
|
SF6(高折射率) |
5~12 |
<1 |
几乎无下降 |
Fused Silica(熔石英)的SSD控制是特殊难点——它的塑性变形层(第2层)比普通玻璃更厚,需要比普通玻璃更长时间的抛光来彻底去除SSD。
三、SSD的检测方法——"看见看不见的东西"
3.1 截面显微法——金标准
将光学元件沿垂直于表面的方向切割,用氢氟酸(HF)溶液选择性腐蚀暴露截面的裂纹区(HF优先溶解裂纹面附近的玻璃),在光学显微镜下观察。从截面直接测量SSD的深度。
这是SSD检测的"金标准"——但它破坏样品(切割+腐蚀后的工件不能再使用)。因此仅适用于工艺开发和首件验证,不适用于产线全检。
3.2 斜角抛光法
以极小的斜角(通常1°~5°)重新抛光表面。原本垂直于表面的SSD裂纹经斜角放大后在表面上"投影"为一组平行于表面的裂纹。SSD的深度d可以根据表面投影的裂纹总宽度W和斜角α计算:
d = W × tan(α)
斜角抛光法不是完全破坏性的——仅表面被重新抛光,但裂纹区的基体保留。
3.3 化学蚀刻速率法
用HF溶液以恒定速率蚀刻表面。初始阶段的蚀刻速率较快(SDD裂纹区的高表面积加速了溶解),当蚀刻深度超过SSD后,蚀刻速率下降并趋于恒定。从蚀刻速率曲线上的"拐点"可以推断SSD的总深度。
3.4 激光散射法——产线中的非破坏替代方案
将激光束照射到光学表面,来自SSD裂纹面的散射光被CCD探测器接收。散射光的强度与SSD深度之间存在经验关联。虽然散射法不能给出SSD的精确深度值,但可以用于产线中的"合格/异常"的分级判据。
四、SSD的工程控制——防止它进入下一道工序
4.1 精磨-抛光的SSD传承
SSD的最大危险在于研磨阶段的裂纹会在抛光工序中"表面上看不到了"但并未完全消除。抛光的速率通常为0.5~2μm/min——如果精磨后的SSD深度为20μm,抛光至少需要10~40分钟来彻底去除SSD层。但在产线中,为了提高产能,抛光时间往往被缩短到仅满足"面形合格"——结果SSD被抛光掩盖但未被消除。
控制策略:对精磨后镜片的SSD进行抽检(截面显微法),根据SSD深度确定抛光时间的下限值。这个下限值的优先级高于面形合格——必须在面形合格的基础上确保SSD已完全去除。
4.2 精磨工序的SSD抑制
|
策略 |
效果 |
对加工的影响 |
|---|---|---|
|
减小磨料粒度(从10μm→3μm) |
SSD降低50%~70% |
加工时间增加,精磨成本上升 |
|
使用金刚石丸片代替散粒磨料 |
SSD降低30%~50% |
同等效率 |
|
降低研磨压力 |
SSD降低20%~30% |
加工时间增加 |
|
多步精磨(粗→中→细) |
逐级抑制SSD |
需多台研磨机 |
五、结语
亚表面损伤是光学冷加工中被严重低估的质量风险——它不在干涉仪报告上,不在面形图上,不在表面粗糙度的纳米测量中。它隐藏在抛光面之下,在镀膜的高温中、在激光的脉冲中、在热循环的累积中逐步露出它的破坏性。一片光学元件的"完美"不只是一张干涉仪报告——它还需要SSD为零的基体完整性的保证。
欧光科技为客户提供µPhase干涉仪的面形检测和光学轮廓仪的表面形貌分析能力——两者构成了从宏观面形到微观粗糙度的两级质量评价体系,为光学元件的全表面质量控制提供完整的检测数据。
-
