曲率半径精密测量：球径仪、干涉法与焦距法的技术选择

导读：在光学图纸上，曲率半径标注为R=100.00±0.02mm——±0.02mm的公差意味着万分之二的相对精度。曲率半径的微小偏差会通过光焦度公式φ=(n-1)/R转化为焦距偏差，进而影响整个光学系统的焦面位置和像差平衡。本文从接触式球径仪、干涉法曲率半径测量和焦距反推三种主流方法出发，对比其精度边界和适用场景，为光学制造中的曲率半径检测提供选型参考。

一、曲率半径测量的精度需求

曲率半径R的偏差ΔR对光焦度的影响为：

Δφ = -(n-1)·ΔR / R²

以R=100mm、n=1.5的透镜为例：ΔR=0.02mm→Δφ≈0.0001mm⁻¹→焦距变化约0.4mm——对于后焦距公差±0.05mm的系统，这个偏差已经超过允差的8倍。

高精度成像系统对R的测量精度需求通常为相对精度10⁻⁴~10⁻⁵，即对于R=100mm的球面，测量不确定度需在1~10μm范围内。

二、接触式球径仪——经典且可靠

2.1 原理

接触式球径仪测量的是球面的矢高（Sagitta）h——球面顶点到测量环接触平面之间的垂直距离。已知测量环的直径D，曲率半径R由球冠公式计算：

R = D²/(8h) + h/2

2.2 精度来源

• 高精度位移传感器（光栅尺或激光干涉尺，分辨力0.01μm）测量矢高h

• 精密测量环（圆度<1μm，平面度<λ/4）

• 红宝石球形测头（直径1~3mm，圆度<0.5μm）

现代球径仪的曲率半径测量精度可达±0.01%~±0.02%（即对于R=100mm，±10~20μm）。

2.3 优势与局限

球径仪是光学车间中最常用的曲率半径过程检设备——无论镜片在研磨还是抛光阶段，都可以用它快速跟踪R的加工余量。

三、干涉法曲率半径测量——精度之巅

3.1 原理

干涉法曲率半径测量有两种基本实现：

猫眼-共焦法：将被测球面的曲率中心调整到干涉仪出射球面波的会聚点（共焦位置），记录此时的干涉仪对焦位置z₁。然后将干涉仪移动至被测球面的顶点处（猫眼位置），记录位置z₂。曲率半径R = |z₁ - z₂|。

Fizeau干涉条纹法：在干涉仪视野中读取球面干涉条纹的环数N和干涉仪参考面到被测面的距离L，曲率半径R从相位图中重建。

3.2 精度

干涉法的高精度来源于两个因素： - 位移测量的干涉计量溯源：使用稳频He-Ne激光（频率稳定性<10⁻⁸）作为长度基准，位移测量精度可达λ/100量级（~6nm） - 猫眼-共焦法的差分测量：共焦和猫眼两个位置的定位精度取决于干涉条纹"零场"的判读精度——经验丰富的操作者可重复定位至λ/20精度

实测曲率半径的相对精度可达5×10⁻⁶~1×10⁻⁵（R=100mm时±0.5~1μm），是所有方法中精度最高的。

3.3 适用条件

• 被测表面需抛光至光学级（粗糙度Ra<λ/4），否则无法形成可识别的干涉条纹

• 需要Fizeau干涉仪（如µPhase系列）和精密位移导轨

• 测量周期约2~5分钟/件

干涉法是精密光学元件（光刻物镜、干涉仪参考镜）曲率半径终检验收的首选方法。

四、焦距法反推曲率半径——系统级验证

4.1 原理

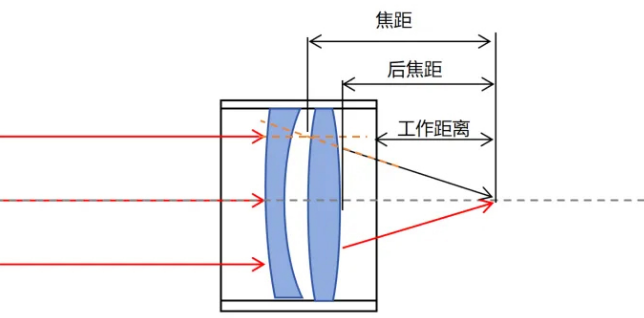

使用焦距测量仪（如OptiSpheric系列）精确测量透镜的有效焦距（EFL），然后根据透镜制造公式反算曲率半径：

R = (n-1) × EFL （近似，薄透镜、单一球面）

对于实际透镜（有厚度、双球面），需要已知另一球面的R值或使用更精确的厚透镜公式。

4.2 适用场景

焦距法反推的曲率半径精度受限于折射率n的已知精度和透镜厚度的测量精度。它通常不作为曲率半径的直接检测手段，而是作为系统级验证——当曲率半径和折射率均已独立测量后，用实测焦距验证三者的一致性，确保没有"隐藏误差"积累。

五、三种方法的选择策略

分层策略： - 研磨阶段→球径仪（过程控制） - 抛光完成→干涉法（精密验收） - 镀膜/装配后→焦距法（系统一致性验证）

六、结语

曲率半径测量没有"包打天下"的单一方案。球径仪是过程控制的主力工具，干涉法提供最高的验收精度，焦距法完成系统级的一致性闭环。三者的精度从10μm到0.5μm逐级递进，构成一条完整的曲率半径检测链条。

欧光科技代理的µPhase干涉仪系列、OptiSpheric焦距测量仪系列及精密球径仪产品线，为曲率半径的全流程精度控制提供从过程检到终检的完整设备方案。
