SpectroMaster® — 折射率差 0.001,系统焦面漂移数十微米:材料折射率怎么测才靠谱?
光学设计软件里每一组透镜参数——曲率半径、中心厚度、空气间隔——都建立在折射率数据之上。折射率差 0.001,经过多片透镜累积放大后,系统焦面偏移可能达到几十微米。对手机镜头而言这可能是 MTF 掉几个百分点,但对光刻物镜来说就是灾难——193nm 光刻镜头的公差预算里,材料折射率不确定度本身就是一个必须单独控制的基本项。
但折射率测不准的原因,远比“仪器精度不够”复杂。同一块样品、同一台仪器,在紫外、可见、红外三个波段测出来的数据可能完全对不上——不是仪器坏了,是每个波段都有自己的坑。
一、三个波段,三种不同的“测不准”
深紫外(< 200 nm)
空气中氧分子吸收严重,整个光路必须充氮气或抽真空。样品表面任何一丝水汽吸附都会改变反射率,影响最小偏向角的判读。193nm 波段用的 CaF₂ 晶体,折射率均匀性要求 Δn ≤ 1×10−6——这意味着测量系统本身的精度必须推至 10−7 量级。
可见光(400–700 nm)
这是最“友好”的波段,但也是最容易被轻视的。很多实验室用阿贝折射仪测 nd 值就觉得够了——但阿贝折射仪精度 ±2×10−4,和精密光学系统要求的 ±5×10−6 差了近两个数量级。在 d 线(587.56nm)测得的 nd,不能直接替代 e 线(546.07nm)的 ne 做设计输入——两者差值可以达到 0.001 以上。
中长波红外(3–12 μm)
锗(Ge)在 10.6μm 的折射率约 4.0,dn/dT 高达 396×10−6/°C。室温波动 1°C,折射率变化 4×10−4——假设目标是 ±5×10−6 的测量精度,样品温度必须控制在 ±0.01°C 以内。而且红外光学材料(Ge/Si/ZnSe/ZnS)大多在可见光波段不透明,常规对准和判读手段全部失效。
三个波段的问题根源不同,但指向同一个需求:一台能够横跨紫外到长波红外、同时保持 10−6 级精度的折射率测量系统。
二、SpectroMaster® 全景
SpectroMaster 高精度折射率测量仪由德国 TRIOPTICS 设计生产,基于 PrismMaster 精密测角仪平台开发——本质上,它就是一台“带光谱仪的高精度测角仪”。
行业动态:目前该类高精度折射率测量设备在德国已被纳入非标准设备管理(即定制化、非标定条款供应),产品配置和交付需根据具体需求与 TRIOPTICS 总部确认。如需了解当前供应政策,可联系欧光科技业务团队。
核心原理:最小偏向角法。将样品制成精密棱镜(顶角 A),测量单色光通过棱镜后的最小偏向角 δmin,由公式 n = sin[(A+δmin)/2] / sin(A/2) 计算折射率。

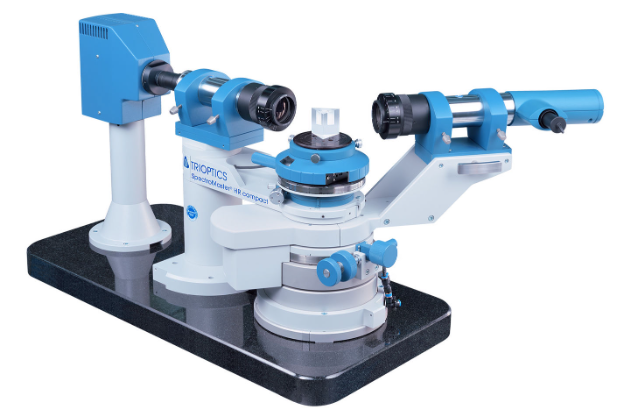

SpectroMaster® HR Compact 设备外观(图:TRIOPTICS)
最小偏向角法能做到别的折射率测量方法做不到的两点:
-
绝对测量。不依赖任何标准样品——折射率直接从角度算出来,没有参考传递带来的误差累积
-
国际计量体系背书。被德国联邦物理技术研究院(PTB)认定为折射率测量基准方法
转台编码器 → 角度测量 → 最小偏向角 → 折射率绝对值
PrismMaster 0.2–0.5 角秒 → 折射率 ±(2–5)×10−6
产品线包含两款核心型号:
SpectroMaster® UNI HR UV-VIS-SWIR
旗舰型 — 全波段覆盖
-
光谱范围:185–2325 nm(标准),可拓展至 3–12 μm 中长波红外
-
角度测量精度:0.2 角秒
-
折射率精度:紫外 ±3×10−6(可升级至 ±2×10−6)、可见光 ±2×10−6、红外 ±5×10−6
-
通光孔径:60 mm,可适配大尺寸材料检测
-
选配谱线:194.2 nm 至 11.0 μm,可按需配置特定波长
SpectroMaster® Compact HR MAN VIS
经济型 — 可见光核心应用
-
光谱范围:405–644 nm(可延伸至近紫外 / 近红外)
-
角度测量精度:0.5 角秒
-
折射率精度:可见光 ±5×10−6
-
通光孔径:50 mm
-
聚焦可见光核心应用,精度与成本之间取一个合理的平衡点
两款型号的关系不是“高低配”,而是“适用场景分工”:UNI HR 面向需要紫外/红外精确数据的材料研发和计量检定,Compact HR MAN VIS 面向可见光波段的常规来料检验和产线质控。
三、红外材料:折射率测量最头疼的领域
红外光学材料的折射率测量有三个特殊难点:
1 dn/dT 极高,温控要求严苛
锗的 dn/dT = 396×10−6/°C,硒化锌的 dn/dT = 61×10−6/°C。作为对比,N-BK7 玻璃的 dn/dT 只有 3.5×10−6/°C。测量红外材料时,如果样品温度和环境温度没有精确平衡,几十分钟的测量过程里就可能漂出几十个 10−6——比仪器的标称精度大一个数量级。
2 材料可见光不透明,对准全靠红外
Ge 和 Si 在可见光波段完全不透明,常规的自准直对准光路(通常用 633nm He-Ne 激光或 LED)无法穿透样品。需要使用红外探测器 + 红外光源的对准系统,在测量波段上实时观察反射信号才能完成对准。这一步做不好,最小偏向角的判读就会产生系统误差。
3 样品制备要求高,折射面面形直接影响精度
最小偏向角法要求样品制成精密棱镜,两个折射面面形需达到 λ/4 以上。对锗和硅这类硬脆材料,抛光到 λ/4 本身就不容易,而且红外材料的折射率高(n≈4),面形偏差对偏向角的影响被放大。
四种常用红外材料的关键参数速查:
|
材料 |
透过波段 |
n(典型值) |
dn/dT(×10−6/°C) |
折射率测量难点 |
|---|---|---|---|---|
|
锗 Ge |
2–16 μm |
4.0@10.6μm |
396 |
温控 ±0.01°C、可见光不透 |
|
硅 Si |
1.2–7 μm |
3.4@4μm |
160 |
>7μm 吸收、硬脆抛光 |
|
硒化锌 ZnSe |
0.5–22 μm |
2.4@10.6μm |
61 |
努氏硬度低、易划伤 |
|
硫化锌 ZnS |
8–12 μm |
2.2@10μm |
43 |
多晶 CVD、均匀性 ±0.0002 |
四、半导体材料:193nm CaF₂ 的折射率均匀性
当材料折射率均匀性要求 Δn ≤ 1×10−6,测量系统本身的精度必须推到 10−7 量级——这就是光刻镜头用 CaF₂ 单晶面临的现实。
深紫外(DUV)光刻镜头使用 CaF₂ 单晶和熔石英(Fused Silica)作为透镜材料。在 193nm 波段,CaF₂ 的折射率约 1.50,但设计要求整块晶体内部折射率的变化量控制在 Δn ≤ 1×10−6 以内。支撑这个精度的是一整套严苛条件:
-
样品制成高精度棱镜,两个折射面面形 ≤ λ/10
-
全光路氮气吹扫,消除氧分子对 193nm 光的吸收
-
温度控制在 ±0.005°C,CaF₂ 在 193nm 的 dn/dT 约 −10×10−6/°C
-
最小偏向角法的绝对测量能力:不依赖任何参考标准,只靠角度精度。PrismMaster 平台 0.2 角秒精度,换算到 60° 棱镜顶角的折射率不确定度仅约 1×10−6
一句话总结:单台 SpectroMaster UNI HR 配合严格的环境控制,就能覆盖从 193nm CaF₂ 折射率均匀性检测到常规可见光来料检验的全波段需求。
五、选型速查
|
应用场景 |
推荐型号 |
关键理由 |
|---|---|---|
|
紫外级 CaF₂ / 熔石英均匀性 |
UNI HR |
185nm 起测、±3×10−6(可升级 ±2×10−6) |
|
可见光波段来料检验 |
Compact HR MAN VIS |
±5×10−6 足够、性价比高 |
|
红外材料(Ge/Si/ZnSe)定标 |
UNI HR + IR 拓展 |
3–12μm 覆盖、IR 探测器对准 |
|
新材料研发 / 多波段标定 |
UNI HR 全配置 |
全波段 + 最高精度 |
|
光学玻璃批次 nd 快速筛查 |
Compact HR MAN VIS |
405–644nm 覆盖所有标准谱线 |
六、四个容易翻车的地方
1 认为阿贝折射仪的 ±2×10−4 “够用了”
阿贝折射仪基于临界角法,精度是 ±2×10−4。精密光学系统要求的不确定度是 ±5×10−6 甚至更严。差了两个数量级——用阿贝测出来的 nd 输入 Zemax,设计残差里折射率误差的贡献可能超过面形加工误差。
2 用 d 线的 nd 代替 e 线的 ne
这是最常见也最隐蔽的错误。nd(587.56nm)和 ne(546.07nm)之间的差值不是常数——取决于材料的色散特性。高色散玻璃的差值可以超过 0.002,足以让设计公差在特定波段翻车。必须实测目标波长的折射率,而不是用 d 线数据插值推算。
3 红外材料测量不做温度平衡
锗的 dn/dT = 396×10−6/°C。样品从存放柜拿出来放到样品台上,如果不等它彻底热平衡(可能需要 30 分钟以上),测量过程就会持续漂移。这不是仪器不准——是样品温度在变。
4 样品制备质量“差不多就行”
最小偏向角法要求棱镜两个折射面面形达到 λ/4 以上。如果抛光不达标,面形误差会直接混入偏向角测量值,表现为“折射率测不准”——但实际上不是仪器的问题,是样品没做好。
写在最后
折射率测量在光学制造链条里是个奇怪的位置——它太“基础”了,基础到很多工程师默认玻璃牌号数据就是准的;它又太“关键”了,关键到差 0.001 就能让整个镜头从合格变不合格。
SpectroMaster 做的事情说穿了很简单:用一台高性能测角仪(PrismMaster)+ 一套多波段光源和探测器 + 最小偏向角法这个被国际计量体系背书的方法,给光学材料一个“绝对值”。不是相对比较,不是查表插值——就是从几何角度直接算出来的折射率。这个能力在紫外和红外波段尤其稀缺。越是“看不见”的光,折射率数据越难获得——但也越重要。
参考来源
-
Corning, "Optical Grade Calcium Fluoride Data Sheet"
-
Leviton & Frey, "Absolute Refractive Indices and Thermal Coefficients of CaF₂, SrF₂, BaF₂, and LiF Near 157 nm," Applied Optics, 2002
-
TRIOPTICS GmbH, SpectroMaster 产品技术规格
-
CSDN,「红外镜头常用材料 — 锗、硅、硫化锌、硒化锌特性与选型」,2025.06
-
