OptiSurf® 非接触测厚仪 — 一次扫描,量透透镜每一层厚度与间距
做光学设计的人都知道一个常识:透镜的中心厚度和镜片间的空气间隔,是影响系统成像质量的基础参数。厚度偏差 5μm,对焦距的偏移可能就是 0.1%;空气间隔偏差 10μm,MTF 在特定视场掉几个百分点——这些数字在公差分析表里都写得清清楚楚。
但问题是:你怎么知道加工出来的镜片厚度和装配后的空气间隔,真的在你的公差范围内?
传统做法是千分尺逐片测量。单片透镜还好,碰到胶合双片、多片镜组,千分尺只能量最外面一层厚度——中间的空气间隔和各片厚度,它看不见。而拆开量的话,装回去的重复性根本没法保证。
OptiSurf® 系列测厚仪就是为解决这个"看不见中间层"的问题而设计的。一次扫描,所有厚度和间距自动呈现。

图1:OptiSurf® LTM 镜面厚度测量仪 — 集成触摸屏、自定心卡盘和低相干干涉测量头,专为车间量产环境设计
一、OptiSurf® 系列全貌:五款产品,覆盖三类场景
OptiSurf® 系列不是一台设备打天下,而是五款产品各司其职:
|
型号 |
核心定位 |
测量精度 |
口径/厚度范围 |
核心场景 |
|---|---|---|---|---|
|
OptiSurf® |
标准版 |
±1μm |
1-200mm口径 |
单透镜/平面光学/镜组空气间隔 |
|
OptiSurf® UP |
高精度版 |
±0.15μm |
1-200mm口径 |
高精度研发/认证级测量 |
|
OptiSurf® LTM |
量产专用 |
±0.5μm |
8-200mm(标准)/1-30mm(微型) |
单透镜/双片量产质检 |
|
OptiSurf® PRO AR |
AR波导专用 |
亚微米级 |
波导片/堆叠 |
AR光波导叠层倾斜+TTV |
|
OptiSurf® IR OEM |
红外专用 |
±5μm |
IR材料 |
红外透镜厚度+空气间隔 |
这五款产品共享同一个底层技术——低相干干涉(LCI),但各自针对不同精度需求和应用场景做了优化。
二、一次扫描的原理:不是逐层量,是一次全看见
OptiSurf® 的核心测量原理是低相干干涉(Low-Coherence Interferometry, LCI)。
简单说:测量头发出一束宽光谱的光(不是单一波长),光在被测光学系统的每个表面都会产生反射。因为光源的相干长度很短(几十微米),只有当参考光路和样品光路的距离精确匹配时,才能产生干涉信号。扫描参考光路,每当距离与某个表面匹配时,就出现一个峰值——一个峰值 = 一个表面位置。
所以,一次扫描下来,你看到的不是单独一片的厚度,而是整个光学系统里所有表面的位置序列:
前表面 → 第一片厚度 → 第二个表面 → 空气间隔 → 第三个表面 → 第二片厚度 → ……
软件自动识别每个峰值对应的表面,计算各层厚度和间距,并以颜色标记标注在镜头系统示意图上。合格/不合格一目了然。
这跟千分尺的本质区别在于:千分尺量的是"最外面的总厚度",OptiSurf® 量的是"每一层分别多少"。

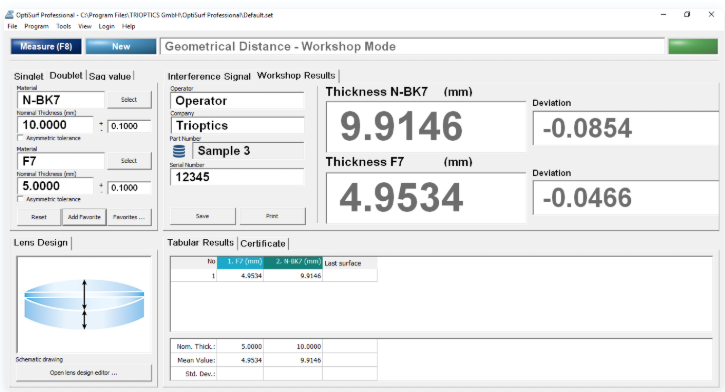

图2:软件自动识别每个表面位置,计算各层厚度并标注偏差。示例:N-BK7透镜9.9146mm(偏差-0.0854mm),F7透镜4.9534mm(偏差-0.0466mm)
三、三款主力型号详解
3.1 OptiSurf® — 入门标准版
适用场景:光学车间日常质检、镜组装配后空气间隔确认、平面光学厚度抽检。
核心特点:
-
精度 ±1μm,满足大多数常规光学公差要求
-
自动对焦测量头,减少操作员调整时间
-
集成可见激光束用于样品预对准——先用红光把样品摆正,再切换测量光扫描
-
软件支持 Zemax/OptiCentric® 数据直接导入——不用手动输参数
日常操作流程:放样品 → 红光对准 → 点击扫描 → 10秒内出结果。
3.2 OptiSurf® UP — 高精度版
适用场景:IOL(人工晶体)认证级测量、高精度科研、半导体光学元件检测。
核心特点:
-
精度 ±0.15μm,是系列中最高的
-
内置温度和气压传感器——折射率实时修正,不靠人工输入
-
这 0.15μm 的精度怎么来的?三个环节:①低相干干涉本身的亚微米分辨力 ②温度/气压修正消除了折射率误差(0.001折射率偏差→6.5μm厚度误差,修正后此项基本消除) ③自动对焦消除了人工调焦的偏差
⚠️ 工程提醒:±0.15μm 是在温度稳定(±1°C)、气压正常条件下的标称精度。如果你的实验室温度波动超过 2°C,实际精度会退化到 ±0.3μm 左右——温度不是"锦上添花",是"必要前提"。
3.3 OptiSurf® LTM — 量产专用版

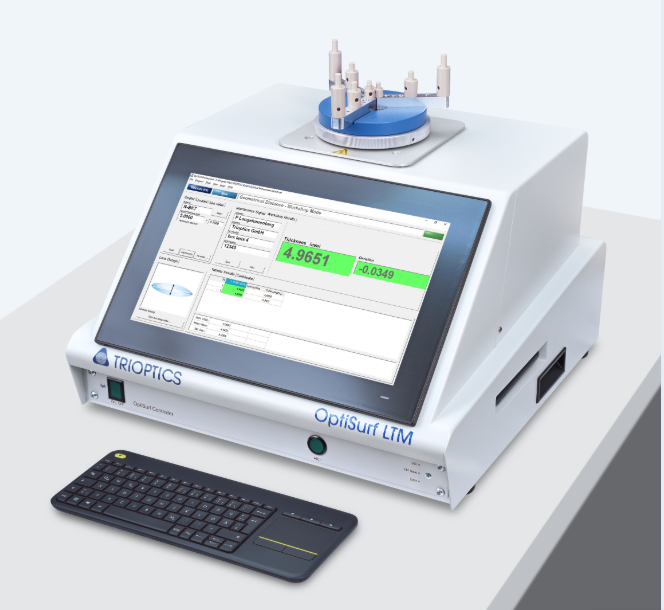

图3:LTM 量产版配备触摸屏操作界面,无需外接电脑即可独立运行
适用场景:透镜冷加工车间、量产质检线、单透镜/胶合双片出货检验。
核心特点:
-
精度 ±0.5μm,介于标准版和 UP 之间
-
两种自定心机械卡盘:标准(8-200mm)和微型(1-30mm)——放上去就自动居中,零调整
-
零调整意味着什么?不依赖操作员技能。不同的人测同一片透镜,结果一样
-
集成触摸屏——不需要外接电脑,车间环境友好
-
减振底座——普通车间地板上的振动不影响测量
-
可接条码扫描仪——扫描型号自动加载设计参数,扫码→测量→出结果,全流程 20 秒

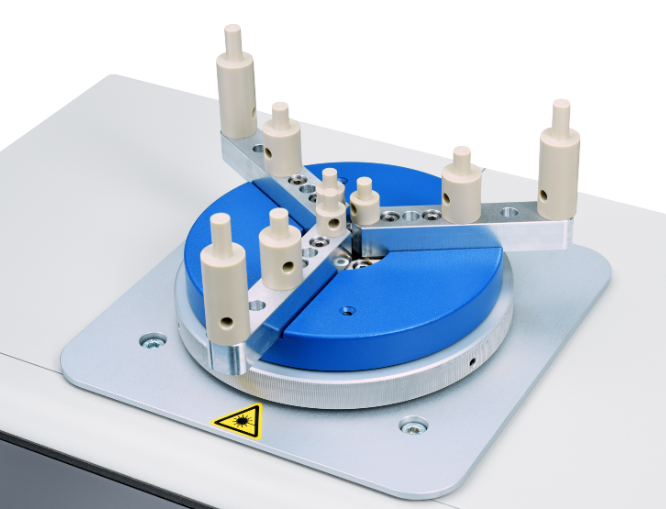

图4:蓝色自定心卡盘的三爪结构——透镜放上去后靠重力自动居中到旋转轴心,消除操作员装夹差异

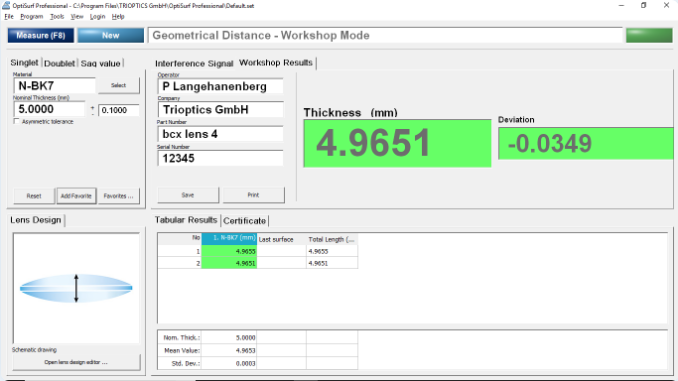

图5:单片透镜测量结果界面——绿色背景直观显示厚度值与偏差,操作员无需判断即可确认是否合格
LTM 的设计哲学:量产不需要最高精度,需要的是稳定、快速、不依赖人。±0.5μm 覆盖了 95% 的量产公差需求,自定心卡盘和触摸屏让操作员培训成本降到最低。
四、两款专用型号:红外与 AR 波导
4.1 OptiSurf® IR OEM — 红外透镜厚度测量
红外镜头用的锗/硅/ZnSe 等材料,可见光压根透不过去。OptiSurf® IR OEM 使用 1.3μm 波长的测量光(MWIR 波段),直接穿透红外材料,量出厚度和空气间隔。
精度 ±5μm——看似不高,但红外波段的衍射极限本身就是微米量级(10μm 波长的衍射斑比可见光大几十倍),±5μm 在红外领域已经是实用级精度。
IR OEM 的形态是"单个传感器+延迟线",方便集成到非 TRIOPTICS 系统中——你可以在自己的红外装调台上加装这个测厚模块。
4.2 OptiSurf® PRO AR — AR 波导叠层检测
这款是系列中最"新"的产品,专门面向 AR/VR 光波导的检测难题。
AR 波导的核心检测痛点不是单纯测厚度,而是叠层对准:
两片或三片波导叠在一起,如果各层之间有微小倾斜(哪怕 0.1°),就会导致颜色误差——红色图像偏左,蓝色偏右,用户的体验是"颜色分离"。
OptiSurf® PRO AR 能测量:
-
各层波导之间的倾斜角度(这是市场上唯一能测叠层倾斜的设备)
-
各层中心厚度和空气间距
-
单片波导的 TTV(总厚度偏差)、面形(bow)、flatness
-
TTV 过大→对比度(MTF)严重下降,这是波导检测的必测项
与 AR 检测的衔接:此前公众号 8 月 W2 的「AR 光波导检测技术前沿」文章介绍了六大关键参数(FOV/Eyebox/亮度均匀性/衍射效率/色度均匀性/杂散光)。OptiSurf® PRO AR 对应的是"亮度均匀性"和"色度均匀性"的底层几何原因——叠层倾斜和 TTV。
五、从"单参数"到"组合闭环"
单看测厚这件事,OptiSurf® 各型号已经够用了。但光学系统的装调不是"量完厚度就结束"——厚度数据要和偏心数据联动,才能实现闭环装调。
OptiCentric® 3D = OptiCentric®(偏心) + OptiSurf®(厚度/间距)
同一台设备、同一光轴参考,偏心和厚度/间距同时呈现。装调时你看到的不是"偏心合格了,但不知道间隔对不对",而是"偏心 2μm、间隔偏差 3μm——都在范围内"。

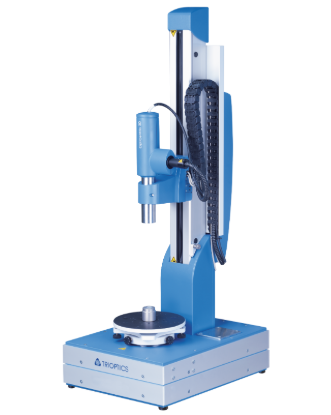

图6:OptiCentric® 3D 在同一台设备上实现中心偏差测量(±0.2μm)和厚度/空气间隔测量(±1μm),同一光轴参考,数据直接联动
六、选型速查:你的场景该用哪款?
|
你的场景 |
推荐型号 |
精度够不够 |
理由 |
|---|---|---|---|
|
透镜冷加工车间量产质检 |
LTM |
±0.5μm |
自定心卡盘+触摸屏+减振,车间友好 |
|
镜组装配后空气间隔确认 |
OptiSurf® |
±1μm |
一次扫描看清所有间距 |
|
高精度研发/认证级测量 |
UP |
±0.15μm |
温压修正,可溯源至国际标准 |
|
红外透镜厚度+间距 |
IR OEM |
±5μm |
MWIR 1.3μm 波长穿透红外材料 |
|
AR 波导叠层检测 |
PRO AR |
亚微米级 |
市面唯一测叠层倾斜+TTV |
|
半导体晶圆级光学厚度 |
UP 或 LTM |
±0.15/±0.5μm |
晶圆级透镜精度要求高,UP首选 |
|
装调闭环(偏心+厚度联动) |
OptiCentric® 3D |
偏心±0.2μm+间隔±1μm |
一台设备量两个参数,数据不对齐零风险 |
七、四个容易踩的点
1. 折射率不是常数。
OptiSurf® 测的是"光学厚度"(物理厚度×折射率)。软件需要输入折射率才能算出物理厚度。如果你图纸上的折射率是 1.5163,实际玻璃批次是 1.5170,差 0.0007——10mm 厚的透镜,厚度偏差就是 7μm。UP 版内置温压修正,但折射率还得你自己确认。
2. UP 的 ±0.15μm 不是任何条件下都能达到。
温度波动 ±2°C 以上,精度退化到 ±0.3μm。振动环境(车间地面)也会影响。UP 适合实验室环境,不适合普通车间。车间量产请用 LTM。
3. 红外材料用可见光测厚=错误。
锗在可见光波段不透明,你用标准版 OptiSurf®(可见光光源)测锗透镜,只能看到前表面反射,后面的全吃掉了。必须用 IR OEM 的 1.3μm 测量光。
4. LTM 只量单透镜和双片,不量多片镜组。
LTM 的自定心卡盘是为单片设计的,多片镜组需要标准版或 UP(有可调样品托盘)。别因为 LTM "零调整"就把多片镜组也往里面塞。
厚度和间距不是光学系统里最"高深"的参数,但它们是最基础的参数。基础参数测不准,后面所有的偏心装调、MTF 验证都是在不确定的地基上盖楼。
OptiSurf® 系列的设计逻辑很简单:一次扫描,让每一层厚度和间距从"看不见"变成"看得见、看得准"。
车间的 LTM 给量产线用,实验室的 UP 给研发用;红外材料用 IR OEM,AR 波导用 PRO AR。同一个低相干干涉内核,五种配置覆盖了从冷加工质检到半导体晶圆级光学的大部分测厚需求。
欧光科技 (EUROPTICS®) — TRIOPTICS 中国区合作伙伴
OptiSurf® 全系列产品咨询与技术支持:www.europtics.com.cn
-
