激光器相对强度噪声(RIN)的原理、测量与行业应用价值
激光器的输出稳定性直接决定了系统的最终性能——从百公里级光纤通信的误码率,到引力波探测的位移测量精度,再到气体传感的检出限,功率波动带来的噪声始终是制约系统性能的核心瓶颈之一。相对强度噪声(Relative Intensity Noise,RIN)作为激光器功率波动的标准化表征参数,已成为精密光学、光通信、量子测量等领域激光器选型、系统设计的核心指标,其测试与分析也形成了一套完整的行业规范与技术体系。

一、相对强度噪声的核心定义与物理本质
激光器的噪声按对应用的影响,可分为相对强度噪声(RIN)与相位(频率)噪声两大类,其中RIN专门描述激光器输出光功率随时间的波动特性,其定义在时域与频域下具有严格的数学等价性。
在频域中,RIN是归一化到平均光功率的功率谱密度(PSD),即单位带宽内的功率波动值与平均光功率的比值,单位通常为dB/Hz或dBc/Hz,直观表示每单位带宽内噪声功率低于载波功率的分贝值。而在时域中,功率波动的标准差与平均光功率的比值(也被称为归一化标准差、变异系数或RMS功率稳定性),与频域下全频段RIN积分后开根号的结果完全等价,这一结论由帕塞瓦尔定理严格证明。
需要明确的是,RIN与功率谱密度(PSD)的曲线形状完全一致,核心差异在于RIN经过了平均光功率的归一化处理,因此可以直接对比不同功率激光器的噪声水平,这也是其成为行业通用参数的核心原因。从物理本质来看,激光器的RIN存在理论下限——散粒噪声极限,这一极限源于光的量子特性,属于与频率无关的白噪声,其幅度与平均光功率成反比;当激光器工作在散粒噪声极限时,衰减光功率会直接导致RIN水平升高,这也是低噪声光学系统设计中需要重点规避的问题。
二、RIN指标的行业应用价值
不同应用场景对激光器RIN的要求差异极大,从消费级应用的-110dBc/Hz到引力波探测的-180dBc/Hz量级,RIN指标直接决定了系统的性能上限。
在高速光通信领域,RIN是高波特率光传输的主要噪声源之一。随着PAM4等高阶调制格式的普及,激光器的功率波动会直接导致信噪比大幅下降,进而提升系统误码率;同时光路中的光学反射会进一步恶化RIN水平,因此光模块厂商会将RIN作为激光器芯片筛检的核心指标,商用高速光通信激光器的RIN通常要求优于-140dBc/Hz@1MHz。
在精密测量与量子探测领域,RIN的要求达到了极致水平。例如空间引力波探测系统中,10Hz频段的激光器强度噪声需要达到2×10⁻⁹Hz⁻¹/²的水平,对应RIN接近-170dBc/Hz量级,任何微小的功率波动都会淹没引力波引发的nm级位移信号;目前主流的低噪声单频激光器通过光电负反馈、波长锁定泵浦源、精确控温等技术,可实现毫赫兹至MHz频段的噪声抑制,满足极端精密测量的需求。
在气体传感(如TDLAS技术)领域,RIN直接决定了系统的最低检测限。激光功率的波动会被误判为气体吸收带来的光强变化,因此用于气体检测的蝶形激光器配套的驱动电源,其电流噪声需要接近测量仪器本底电平,才能将RIN对检测精度的影响降至最低。
三、RIN的标准化测量流程
目前国际ISO11554标准与国内相关测试规范,已对RIN的测量流程做出了明确规定,完整的测试流程分为时域采集、频域转换、参数计算三个核心环节。
1.测量设备选型与信号采集
常规热电型或光电型光功率计的采样率仅为Hz到kHz量级,带宽极窄,只能读取平均功率,仅能用于低频功率波动分析,完全无法捕获高频噪声。针对RIN测量,必须采用高速光电探测器(PD)捕获瞬时光功率,将光信号线性转换为电压信号后,通过示波器或高速数据采集卡完成数字化采集;根据奈奎斯特采样定理,采样率必须不低于最高分析频率的2倍,才能避免频谱混叠。
针对不同频段的测试需求,设备配置有所差异:对于mHz至kHz的极低频段(如引力波探测需求),需要搭配高精度数字万用表与分段平滑算法,将测试系统本底噪声控制在-100dBc/Hz以下;对于kHz至GHz的高频段(如光通信应用),则采用低噪声放大器与频谱分析仪组合的方案,本底噪声可低至-105dBc/Hz。
2.频域转换与功率谱密度计算

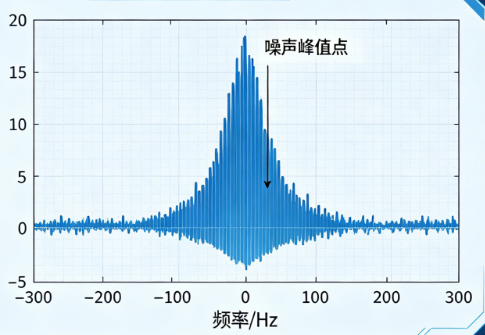

采集到的时域电压信号,需要通过快速傅里叶变换(FFT)转换为频域信号。FFT的输出为复数形式,其实部与虚部共同描述了对应频率分量的幅度与相位,本质是将时域序列与不同频率的正余弦波进行内积运算,得到各频率分量的权重。
基于FFT的结果,可计算得到功率谱密度(PSD),单位为V²/Hz或dBV²/Hz,表征了不同频率下功率波动的绝对大小。对指定频段内的PSD进行积分后开根号,即可得到该频段内的RMS绝对噪声值。
3.RIN与积分RIN的计算
将PSD除以平均光功率的平方,即可得到归一化的相对强度噪声(RIN)谱。在此基础上,对有限带宽内的RIN谱进行积分并开根号,可得到积分RIN(IRIN),以百分比形式表示该带宽内的总相对噪声水平。
积分RIN曲线具有明确的物理意义:曲线会在主要噪声频率处出现明显拐点,最终在RIN谱的终止处得到全频段总积分噪声,这一数值与时域下直接计算的“标准差/平均值”完全一致,是评估激光器整体功率稳定性的核心指标。
四、RIN测量的关键注意事项
RIN测量属于精密测试范畴,任何环节的误差都会导致结果出现量级偏差,行业内的测量规范明确了以下核心要求:
第一,必须完成系统本底噪声校准。光电探测器、采集卡的固有噪声会叠加到测量结果中,因此需要在无激光输入时测试系统本底,最终结果中扣除本底的影响;
第二,避免光衰减引入额外噪声。若激光器功率超过探测器量程,需采用线性衰减器,且需确认衰减过程不会引入额外的功率波动;若激光器已达到散粒噪声极限,衰减会直接提升RIN水平,此时需通过调整探测器增益而非衰减光功率完成测试;
第三,保证足够的采样时长。对于低频段噪声分析,采样时长需要至少覆盖最低分析频率的10个周期,才能保证频谱分析的准确性。
相对强度噪声并非一个孤立的激光器参数,而是连接光源性能与系统最终表现的核心桥梁。随着精密光学产业的发展,RIN的测试与优化已经从实验室研究走向了工业化应用,从光模块的批量筛检到引力波探测的光源定制,低RIN激光器正在成为高端光学系统的核心基础。理解RIN的物理本质、掌握标准化的测量方法,是光学系统设计、激光器选型与性能优化的必备基础。
-
