光学定心装调核心技术:四种主流光机接触界面全解析
光机接触界面是光学定心装配中决定镜头最终性能与可靠性的关键环节,直接影响光学系统的成像质量、环境适应性和使用寿命。本文系统介绍了尖角界面、相切界面、超环界面和球形界面四种主流光机接触方式的结构原理、性能特点及适用场景,为光机系统设计与装配工程师提供技术选型参考。

一、光机接触界面概述
所谓光机接触界面,是指光学元件表面与机械结构件(镜座、镜筒等)之间的接触配合方式。在光学定心装调过程中,光机界面不仅承担着固定光学元件、保证其空间位置精度的作用,还直接影响系统在温度变化、振动冲击等复杂环境下的稳定性。
不合理的光机界面设计会导致镜片产生过大接触应力,引发光学表面变形、折射率变化甚至永久性损伤,尤其对晶体材料等脆性光学元件影响更为显著。因此,根据系统的精度要求和使用环境选择合适的光机接触界面,是光机系统设计的核心任务之一。
二、四种主流光机接触界面详解

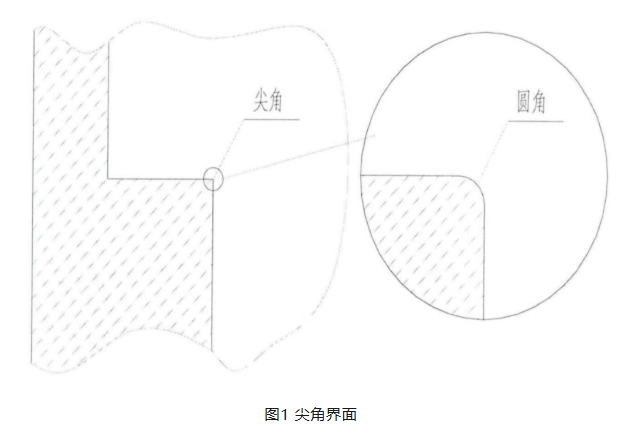

2.1尖角界面
结构特点:尖角界面是最基础也是应用最广泛的光机界面形式,由镜座中的圆柱形孔或锥形孔与一个垂直于镜筒轴线的平面相交形成。需要注意的是,实际加工中无法获得理想的环形刀口,最终形成的是一个具有微小圆角的环形结构,本质上相当于一个超小尺寸的超环面。
核心优势:
加工工艺最简单,制造成本最低
装配调试方便,生产效率高
主要劣势:
接触面积最小,单位面积压强最大
在温差较大或冲击振动环境中,会产生极高的接触应力
易造成晶体材料镜片的晶格结构永久性损伤
适用场景:适用于环境条件温和、精度要求一般的普通光学仪器系统,是民用消费级光学产品的首选方案。

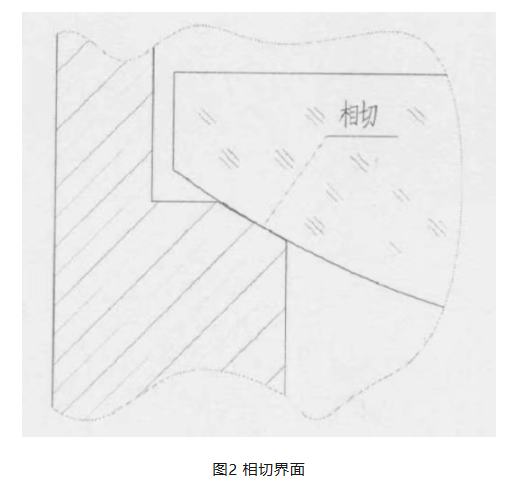

2.2相切界面
结构特点:相切界面采用镜座锥面与镜片球形表面相切的接触方式,理论上为线接触。
核心优势:
在相同载荷下,接触应力远小于尖角界面
能够有效分散应力,提升系统的环境适应性
主要劣势:
仅适用于凸面透镜,无法应用于凹面透镜表面
对镜座锥面的角度和加工精度要求较高
适用场景:适用于工作环境较为恶劣的凸面透镜装配,如工业检测镜头、车载光学系统等。

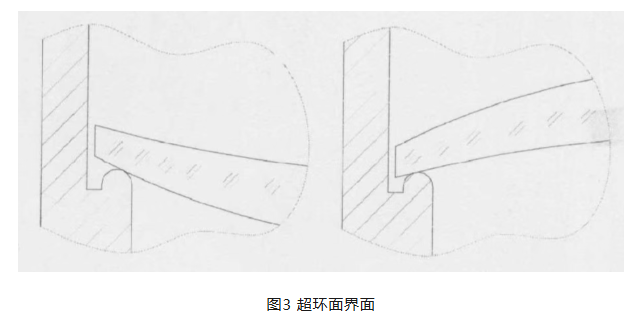

2.3超环界面

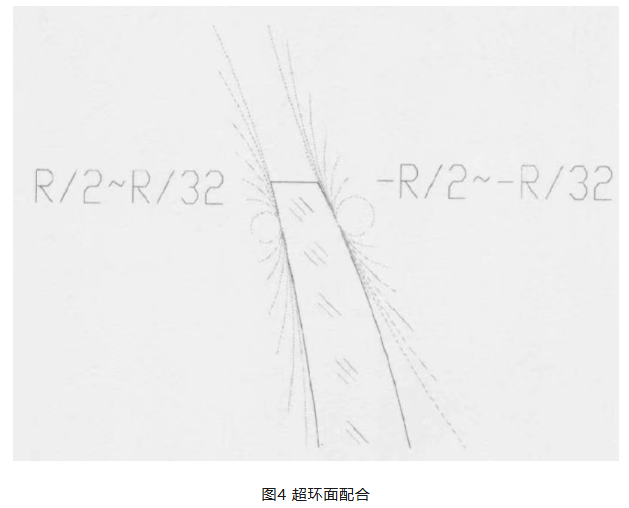

结构特点:超环界面的截面为圆弧状,与球面配合的超环面截面半径通常设计为镜片球面半径R的1/32~1/2。该界面可同时适配凹面和凸面光学元件。
核心优势:
可通过有限元分析优化设计,获得最小接触应力
弥补了相切界面无法适配凹透镜的缺陷
综合性能优于尖角界面和相切界面
主要劣势:
加工难度和成本高于前两种界面
对设计和加工精度要求较高
适用场景:特别适合恶劣环境下的凹透镜表面装配,广泛应用于航空航天、军工等领域的高精度光学系统。

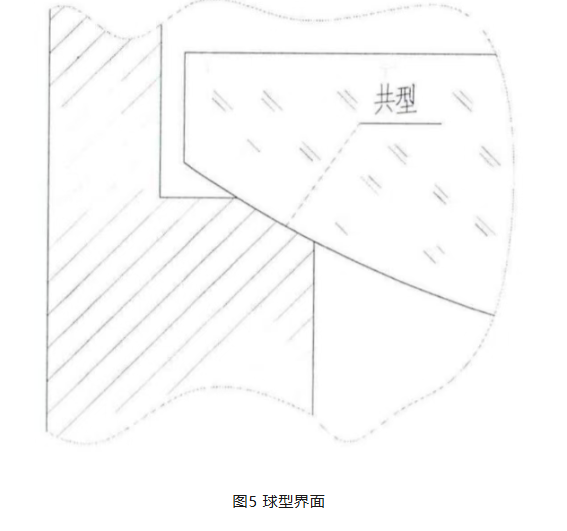

2.4球形界面
结构特点:球形界面采用与镜片表面完全共形的结构设计,最高配合精度可达几个波长。该界面的最后一道加工工序必须在光学加工车间完成,以保证与光学表面的完美贴合。
核心优势:
接触面积最大,接触应力极小
能够承受极高的瞬间冲击载荷
热传导性能优异,有利于系统散热
温度稳定性极佳
主要劣势:
加工制造成本极高
生产周期长,工艺复杂
适用场景:适用于温度冲击大、载荷要求高的高端光学系统,如空间光学载荷、高精度天文望远镜、军用光电系统等。


三、光机接触界面选型指南
为方便工程师快速选型,我们将四种主流光机接触界面的核心性能参数汇总如下:
选型原则:
1.在满足系统性能要求的前提下,优先选择加工成本低、工艺成熟的界面形式
2.对于晶体材料等脆性光学元件,应避免使用尖角界面
3.工作环境恶劣的系统,应根据透镜类型选择相切界面或超环界面
4.对温度稳定性和抗冲击性要求极高的高端系统,可考虑采用球形界面
光机接触界面设计是光学定心装调技术的重要组成部分,其合理 素,选择最适合的光机接触界面形式。
随着光学技术的不断发展,新型光机接触界面和装配工艺也在不断涌现。未来,光机界面设计将朝着高精度、高可靠性、低成本和集成化的方向发展,为高性能光学系统的实现提供有力支撑。
-
