光学定心装调技术详解:光机系统胶粘固定工艺与胶粘剂选型指南
在高精度光学镜头与光电系统的装配过程中,透镜的固定方式直接决定了系统的成像质量、稳定性与使用寿命。传统的卡环、压片、滚边、螺纹压圈等机械固定方法虽然应用广泛,但普遍存在接触应力大、易导致镜片形变的问题,难以满足现代高端光学系统对无应力装配的严苛要求。
胶粘固定工艺凭借其低应力、高适应性、工艺简单等优势,已成为高精度光学定心装调中不可或缺的核心技术。本文将系统介绍光机系统胶粘固定的技术原理、主流胶粘剂的特性对比及正确的实施要点,为光学工程技术人员提供实用的选型与操作参考。

一、胶粘固定工艺概述
镜片粘接是整个光定心加工装配技术中最关键的环节,粘接效果直接影响最终装配完成的镜头的光学性能与环境适应性。理想的粘接技术能够保证镜头中的每一片镜片在全温度工作范围内始终保持无应力状态,同时具备足够的机械强度与抗振动、抗冲击能力。
与传统机械固定方式相比,胶粘固定具有以下显著优势:
接触应力极低:通过胶层的弹性变形有效释放应力,避免镜片因机械挤压产生面形畸变
装配精度高:可配合定心设备实现微米级甚至亚微米级的同轴度调整
结构简单:无需复杂的机械加工,降低镜座设计与制造成本
密封性好:胶层可同时起到密封防潮的作用,保护光学元件免受环境侵蚀
二、光学系统常用胶粘剂分类与选型
光学仪器中使用的胶粘剂根据用途可分为两大类,其核心性能要求存在本质差异:
光学胶:用于镜片工作表面之间的胶合(如双胶合、三胶合透镜),要求在工作波段内完全透明、折射率均匀且无气泡
结构胶:用于机械零件间或光学零件与机械零件的固定,对透明性无严格要求,重点关注粘接强度、应力特性与环境稳定性
本文重点介绍两种在光机固定中应用最广泛的结构胶:RTV类室温硫化硅橡胶与环氧树脂类低应力光学结构胶。
2.1RTV类室温硫化硅橡胶
RTV(RoomTemperatureVulcanizing)硅橡胶是一种惰性化学聚合物,具有优异的温度稳定性、化学惰性与电绝缘性,是低应力光学粘接的首选材料之一。
基础特性
温度范围:可在60℃至+200℃范围内长期稳定工作,部分改进型可短时间承受更高温度
固化机理:单组分型通过吸收空气中的水分固化,从表面向内逐步反应;双组分型通过两组分混合发生化学反应固化
固化时间:与温度、湿度正相关。在25℃、相对湿度50%的标准环境下,单组分型固化时间为12天;提高温度可显著加速固化,150℃时仅需15分钟即可完成
单组分与双组分RTV硅橡胶对比
特殊注意事项
释气问题:普通RTV硅橡胶在固化过程中会释放出易挥发成分,在真空环境下会产生质量损失。低释气配方产品(如康宁DC93500)专门针对空间光学应用设计,可满足高真空环境要求
表面处理:粘接前必须对金属零件表面进行预处理(如喷砂、化学处理)并彻底清洁油污,否则会严重降低粘接强度
导热性能:普通型热导率约为0.2W/m·K,添加金属粉末或陶瓷填料的导热型硅橡胶可将热导率提高至1W/m·K以上,适用于有散热需求的光电元件封装
2.2环氧树脂类低应力光学结构胶
环氧树脂类胶粘剂具有粘接强度高、收缩率低、尺寸稳定性好等优点,经过特殊配方优化的低应力光学结构胶,成功解决了传统环氧树脂应力大的问题,在高精度光学系统中得到广泛应用。
核心性能:剪切强度可达10MPa以上,远高于硅橡胶;在40℃至+80℃的宽温度范围内均能保持无应力状态
固化特性:通常为双组分,固化时间可通过调整配方或温度进行控制
适用场景:对粘接强度和长期稳定性要求较高的光学系统,如大口径透镜、重型光学元件的固定

三、胶粘固定工艺实施要点
正确的粘接工艺是保证无应力装配的关键,即使选用了合适的胶粘剂,如果操作不当,仍可能导致镜片产生应力或粘接强度不足。
3.1注胶方法

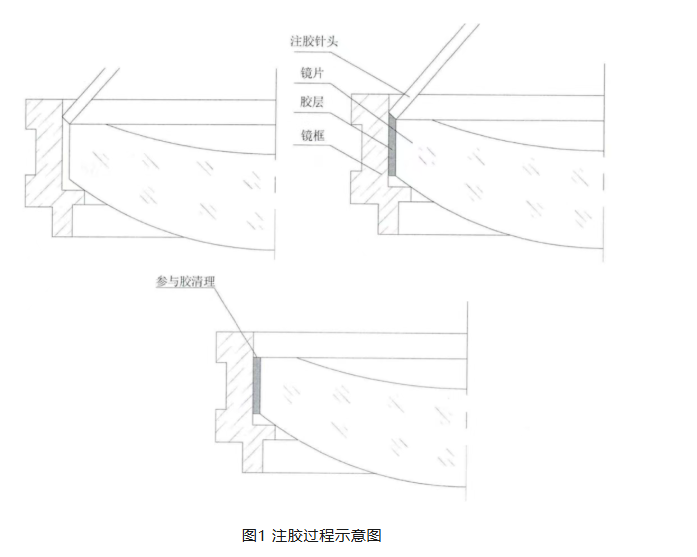

采用边缘注胶法:将胶液缓慢注入镜片边缘与镜座之间的间隙中,利用液体的毛细渗透作用使胶液均匀分布在整个粘接面。注胶时应避免胶液接触到镜片的光学工作面,防止造成污染。
3.2无应力控制核心要求
1.胶层厚度均匀:胶层厚度应控制在0.050.2mm之间,且整个圆周上的厚度必须一致。不均匀的胶层会在固化收缩时产生不均匀的应力,导致镜片偏心或面形畸变
2.粘接点分布均匀:粘接点应在镜片圆周上对称分布,通常采用3点或4点粘接方式,避免单点或不对称粘接产生的力矩
3.固化过程控制:固化过程中应保持环境温度和湿度稳定,避免剧烈的温度变化和振动。对于高精度系统,建议采用阶梯式升温固化工艺,进一步降低固化应力
胶粘固定工艺是实现高精度光学系统无应力装配的关键技术。在实际应用中,应根据系统的精度要求、工作环境和载荷条件,合理选择胶粘剂类型:
对于低载荷、高抗震性要求的系统,优先选用RTV硅橡胶
对于高载荷、高稳定性要求的系统,选用低应力环氧树脂结构胶
同时,必须严格控制粘接工艺过程,确保胶层厚度均匀、粘接点分布对称,才能充分发挥胶粘固定的优势,获得高质量的光学系统。
-
