高端光学领域的核心材—氟化钙(CaF₂)的特性、应用与工艺突破
在现代精密光学、红外探测及半导体制造等尖端科技领域,光学材料的性能直接决定了光学系统的成像精度、应用边界与工艺上限。氟化钙(CaF₂)作为一种兼具超宽透光谱段、低色散、高化学稳定性的半导体级光学晶体材料,凭借其独特的物理禀赋,成为横跨深紫外至长波红外光学领域的核心材料,在高端消色差镜头、红外探测器件、半导体光刻系统等场景中具备不可替代的价值。本文将从氟化钙的核心物理特性出发,按“特性-分层-应用-挑战-解决方案”的逻辑,系统解析其材质细分、产业应用、加工难点及针对性的工艺优化路径,展现这一材料的技术价值与产业发展逻辑。

一、核心物理特性:氟化钙成为高端光学材料的底层基础

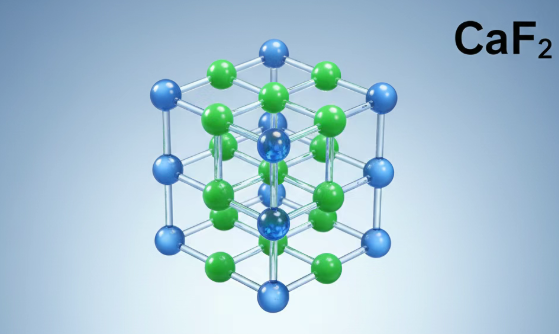

氟化钙为立方晶系晶体,其与生俱来的物理特性,是其能适配多场景高端光学应用的根本原因,核心优势集中体现在透光、光学、化学三大维度,且各特性相互支撑,形成了区别于其他光学材料的综合优势。
1.超宽透光谱系,覆盖深紫外至长波红外,透光范围达0.13μm至10μm,是少数能实现全谱段透光的光学材料,打破了传统光学材料的谱段限制,适配红外探测、紫外光刻等不同谱段的光学需求;
2.极低光学损耗,在中波红外波段折射率仅约1.4,反射损失大幅降低,无需复杂的增透膜即可实现良好的光透过率,简化了光学系统的设计与制备流程;
3.优异的消色差能力,低色散、高阿贝数的特性使其成为修正光学系统色差的顶级材料,在消色差组合透镜中能有效消除成像偏差,提升成像精度;
4.稳定的化学性能,极微溶于水,吸潮性显著低于氟化镁等同类光学材料,在复杂环境中仍能保持性能稳定,有效延长光学器件的使用寿命,适配多场景的实际应用。
二、材质精准分层:基于纯度与工艺的需求导向型产品划分
氟化钙的应用场景对材料纯度、透光性能、机械强度的要求差异显著,基于杂质含量控制与制备工艺差异,行业对氟化钙进行了精细化等级划分,各等级材料通过针对性的性能优化,精准匹配不同领域的应用需求,实现了材料性能与产业需求的高度契合。
1.红外级氟化钙,是红外探测领域的主流产品,核心优化3-10μm中长波红外谱段的透过率,通过严格控制氧离子等内部杂质消除特定吸收峰,主要应用于红外热像仪窗口、红外测温仪透镜等红外探测核心器件;
2.紫外/激光级氟化钙,对纯度要求达到行业极致,铅、铁等特定杂质含量需控制在ppb级别,不仅具备红外透光性,更能在157nm真空紫外波段保持高透过率,是半导体光刻机透镜、高能激光准直镜的核心材料;
3.多晶氟化钙,通过热压工艺制备,虽光学均匀性略逊于单晶氟化钙,但机械强度大幅提升,且可制备超大尺寸器件,弥补了单晶氟化钙在机械性能与尺寸上的不足,主要应用于恶劣环境下的红外观察窗、大口径传感器保护屏等场景。
三、全谱系高端应用:基于材质分层的产业落地与价值实现
依托不同等级的材质特性,氟化钙在高端光学领域形成了覆盖民用、工业、航天半导体的全谱系应用格局,其每一项应用的落地,均基于对应的材质性能优势,且在各领域中展现出不可替代性,成为推动相关产业技术升级的重要材料支撑。
1.高端消色差镜头领域,天然或人工合成的氟化钙(萤石)是高端摄影镜头、天文望远镜修正色差的核心材料,低色散的特性能有效消除成像中的紫边问题,让远距离拍摄的图像边缘保持锐利,大幅提升高端光学镜头的成像精度;
2.红外光谱分析领域,氟化钙是傅里叶变换红外光谱仪中理想的束分器与窗口材料,其优异的化学稳定性使其能承受各类化学样品的近距离接触,且全谱段透光特性保障了光谱分析的全面性与准确性;
3.半导体光刻领域,在极深紫外光刻技术中,氟化钙是为数不多能承受高能紫外激光照射且不产生色心损伤的透射材料,成为半导体芯片精密制造的核心支撑,直接关系到光刻系统的精度与稳定性。
四、冷加工核心挑战:由材料固有特性引发的工艺难点
尽管氟化钙的光学与化学性能优异,但其固有物理特性使其冷加工过程面临诸多技术挑战,被业内称作脆弱的“光学瓷器”。这些挑战均与氟化钙的本身特性直接相关,且贯穿切割、磨削、抛光、清洗、镀膜全加工流程,对工艺的精准度、温和性提出了极高要求。
1.解理特性易引发碎裂,氟化钙具有显著的解理面,在切割、磨削环节,若受力方向不当或受到热冲击,晶体会沿特定方向瞬间炸裂,造成器件报废;
2.低硬度易产生表面损伤,莫氏硬度仅约4,在抛光过程中极易产生划痕,且对研磨液的pH值高度敏感,酸碱环境均会破坏器件表面精度,影响光学性能;
3.高热膨胀系数易引发热崩裂,其热膨胀系数远高于硅、锗等常用光学材料,在清洗与镀膜工艺中,若温升速度过快,易因热应力引发器件热崩裂,大幅降低加工良率。
氟化钙作为自然界赋予高端光学领域的“纯净瑰宝”,其超宽透光谱系、低色散、高化学稳定性的核心特性,奠定了其在深紫外至长波红外光学领域的核心地位,而基于产业需求的材质精准分层,更是让其价值在各尖端领域得到充分落地。同时,氟化钙的加工过程也成为现代精密制造工艺水平的重要试金石,其加工难点的存在,倒逼行业不断进行工艺创新与优化,相关定制化工艺解决方案,为氟化钙加工良率的提升提供了可行路径。
在高端光学技术不断升级、半导体制造与红外探测产业持续发展的背景下,氟化钙的应用场景将进一步拓展,对其纯度、尺寸、加工精度的要求也将不断提高。未来,氟化钙产业的发展将围绕“材料制备升级”与“加工工艺优化”两大核心展开,通过更高纯度的材料制备、更精准的工艺控制,进一步释放其材料价值。而氟化钙的技术突破与产业应用,也将持续推动高端光学、半导体制造等领域的技术升级,为人类探索微观世界与宏观探测拓宽边界,成为高端制造产业发展的重要材料支撑。
-
