极紫外光刻技术：半导体制造的核心技术体系与发展路径

    极紫外光刻技术（EUVL）作为支撑半导体器件持续微缩的核心光刻技术，通过13.5nm波长光源的工程化应用，突破了深紫外光刻的分辨率极限，实现了10nm以下特征尺寸的精密制造。本文系统梳理EUVL技术从原理创新到工程化落地的技术演进逻辑，深度解析光源系统、光学系统及抗蚀剂材料等核心模块的技术突破，探讨量产过程中面临的随机效应控制、缺陷工程及吞吐量优化等关键挑战，并展望高数值孔径（HighNA）EUVL技术与新型材料体系的发展方向，为理解半导体制造前沿技术提供系统性视角。

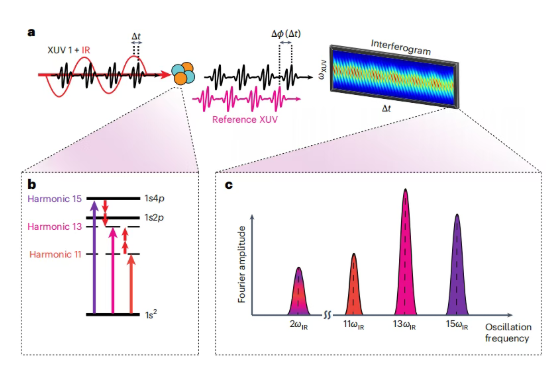

    一、光刻技术的代际演进与EUVL技术原理
    在半导体制造遵循摩尔定律的微缩进程中，光刻技术的分辨率提升始终是核心制约因素。深紫外光刻（DUV）通过193nm波长光源与浸没式技术，将分辨率推进至22nm节点，但受限于瑞利判据（\(R=k\lambda/NA\)）的物理极限，难以满足7nm以下制程需求。极紫外光刻技术通过波长量级的跨越（13.5nm），将理论分辨率提升至亚10nm级别，其技术实现依赖两大关键创新：
    1.反射式光学系统：针对极紫外光在常规材料中的强吸收特性，采用多层膜反射镜（Mo/Si周期性堆叠结构，反射率70%）构建光学路径，68面非球面反射镜的组合设计实现了米级光程下的像差校正，表面粗糙度控制达0.3nm级精度；
    2.真空环境工艺：在10⁻⁶mbar以下真空环境中避免大气分子对极紫外光的吸收，确保光强有效传输至晶圆表面。
    这种技术变革不仅是光源波长的缩短，更推动了从光学设计、材料制备到设备集成的全产业链技术重构，成为纳米级光刻的革命性解决方案。

    二、EUVL技术体系的核心工程化模块
    EUVL技术的产业化落地依赖三大核心技术模块的协同突破，各模块均代表了当前精密工程的最高水平：
    （一）光源系统：从等离子体物理到量产级功率输出
    光源采用脉冲激光轰击液态锡靶材的技术路线，通过10万次/秒的高频率脉冲（波长1064nm，能量100mJ/脉冲）激发锡等离子体，产生13.5nm极紫外光。当前主流光源（如CymerXLR1800i）输出功率达250W，支撑每小时125片晶圆的曝光效率。技术优化聚焦于：
    锡靶材稳定性：通过惰性气体保护（He气氛围）抑制锡滴氧化，配合闭环供料系统实现连续生产；
    等离子体污染控制：采用磁屏蔽技术减少碎屑沉积，结合在线光谱监测实时校准光源输出特性。
    （二）光学系统：纳米级精度的反射镜工程
    由德国蔡司研发的反射镜系统是EUVL的“光学心脏”，其制造精度达到原子级控制：
    面形精度：2米直径反射镜的曲率误差控制在0.1nm以内，相当于在足球场大小的平面上，高度起伏不超过0.1mm；
    多层膜制备：通过电子束沉积技术实现80层Mo/Si膜的交替生长，每层厚度控制精度达0.1nm，确保13.5nm光的高反射效率与低散射特性；
    动态像差校正：集成波前传感器与主动支撑系统，实时补偿扫描过程中因温度、机械振动产生的光学误差，将焦深波动控制在±10nm范围内。
    （三）抗蚀剂材料：纳米尺度下的化学与物理平衡
    EUVL抗蚀剂需在极低光子剂量（1020mJ/cm²）下实现高分辨率图案化，面临灵敏度与分辨率的固有矛盾：
    传统体系优化：化学增幅型抗蚀剂通过酸催化交联反应提升灵敏度，采用纳米级分辨率显影工艺（如浸没式显影）控制线边缘粗糙度（LER），当前10nm线宽的LER已降至2nm以下；
    新材料探索：金属氧化物基抗蚀剂利用电子束诱导相变原理，分子玻璃材料通过抑制纳米相分离提升结构稳定性，实验室环境下已实现5nm线宽的无缺陷成像，为3nm以下节点提供技术储备。

    三、量产化挑战与技术攻坚路径
    在7nm以下制程的规模化应用中，EUVL技术面临三大物理与工程极限挑战，推动着检测、控制与制造技术的协同进步：
    （一）随机效应的量子噪声控制
    极紫外光子的粒子性导致曝光过程存在光子统计涨落，当特征尺寸缩小至10nm以下时，噪声引发的线宽波动（如LER）成为良率瓶颈。行业通过多维度技术优化实现突破：
    光源功率提升：目标500W高功率光源将光子数增加一倍，降低统计噪声影响；
    抗蚀剂量子效率优化：通过分子设计提升光吸收截面，减少所需光子剂量的同时维持分辨率；
    过程控制智能化：引入机器学习算法分析海量曝光数据，动态调整曝光参数补偿随机误差，实现3nm节点LER标准差＜1.5nm的控制水平。
    （二）缺陷工程的全链条管控
    从光源碎屑、光学膜层缺陷到抗蚀剂污染，任何纳米级缺陷都会在成像过程中被放大20倍以上。ASML光刻机集成的闭环缺陷管控体系包括：
    实时监测技术：每小时采集200GB光学系统数据，通过极紫外显微镜（EUVM，分辨率5nm）实现缺陷定位；
    多层膜修复工艺：采用聚焦离子束（FIB）对膜层缺陷进行原子级修复，将反射镜缺陷率控制在10⁻⁶以下；
    晶圆级检测：结合散射仪（精度0.1nm）与电子束检测（EBI），实现缺陷的纳米级表征与良率关联分析。
    （三）吞吐量优化与成本平衡
    单台EUV光刻机超过1.5亿美元的造价，使其生产效率直接影响芯片制造成本。当前技术通过三大路径提升经济性：
    硬件升级：双工作台设计实现晶圆装载与曝光并行处理，配合高速扫描台（速度＞200mm/s）将单小时处理量提升至160片；
    工艺整合：从DUV时代的10次曝光增至EUV的50次以上，通过多重图案化技术（如SAQP）减少单晶圆曝光次数；
    光源能效提升：研发锡蒸气靶材替代液态锡滴，将光源转换效率从当前的2%提升至5%以上，降低能耗与维护成本。

    四、面向3nm以下的技术演进方向
    随着HighNAEUVL（NA=0.55）技术的产业化，半导体制造正进入亚10nm精密加工的新阶段，推动三大技术维度的深度创新：
    （一）光学系统的孔径革命与精度升级
    HighNA光刻机（如ASMLNXE:3600D）的光学系统发生根本性变革：
    反射镜尺寸：直径从600mm增至800mm，光程延长至4米，采用液态金属轴承支撑扫描台，实现±5nm的定位精度；
    像差校正：集成128通道主动支撑系统，实时补偿重力、温度引起的镜面形变，波前误差控制在λ/200（＜0.07nm）水平；
    焦深优化：通过离轴照明（如四极照明模式）将焦深从NA=0.33的40nm提升至60nm，缓解多层膜厚度波动对成像的影响。
    （二）抗蚀剂材料的分子设计突破
    针对HighNA系统更高的剂量需求（20mJ/cm²以上），新型抗蚀剂研发聚焦于降低电子散射效应：
    自由基引发体系：采用共轭分子结构缩短电子射程（＜5nm），如东京大学开发的蒽基聚合物抗蚀剂，在15mJ/cm²剂量下实现8nm线宽成像；
    纳米结构调控：清华大学团队通过碳基纳米晶自组装技术，构建分子级有序抗蚀剂薄膜，实验显示线边缘粗糙度较传统材料降低60%；
    计量技术协同：开发极紫外反射式散射仪（EUVreflectometry），实现抗蚀剂厚度与粗糙度的原位测量，精度达0.05nm。
    （三）智能化制造体系的深度融合
    AI技术正从良率分析工具升级为全流程控制核心：
    曝光剂量优化：通过生成对抗网络（GAN）模拟不同曝光条件下的图案演变，将工艺窗口扩展30%以上；
    缺陷预测模型：基于百万片晶圆数据训练的神经网络，可提前3个批次预测缺陷爆发风险，准确率达92%；
    设备健康管理：利用数字孪生技术实时监控光源、光学系统的老化状态，将非计划停机时间降低70%。

    极紫外光刻技术的发展，本质上是物理原理、材料科学与精密工程的深度交叉融合：13.5nm波长的选择源于Mo/Si多层膜的反射特性，光源功率的提升依赖等离子体物理的工程化，而纳米级精度的实现则仰赖亚原子级的加工与测量技术。这种跨学科创新构建了半导体制造的技术壁垒，单台设备涉及超10万个精密部件，全球仅ASML具备完整集成能力，折射出高端装备制造的产业集中度。
    面向2nm及以下制程，EUVL技术将与电子束光刻（EBL）、纳米压印（NIL）等技术形成协同：EUVL负责大面积规则图形制造，EBL实现关键层的超高精度修正，NIL探索下一代低成本制造路径。这种技术融合不仅是分辨率的竞争，更是制造效率、成本与可靠性的综合比拼。
    作为半导体产业的“皇冠上的明珠”，EUVL技术的演进轨迹印证了精密制造的核心逻辑——在物理极限与工程可行性之间寻找最优解，而每一次技术突破的背后，都是材料、装备、测控等多个产业集群的集体跃迁。未来，随着HighNAEUVL的大规模应用与新型抗蚀剂的产业化，纳米级光刻技术将继续拓宽人类微纳制造的边界，为量子计算、光子芯片等颠覆性技术提供制造基石。
