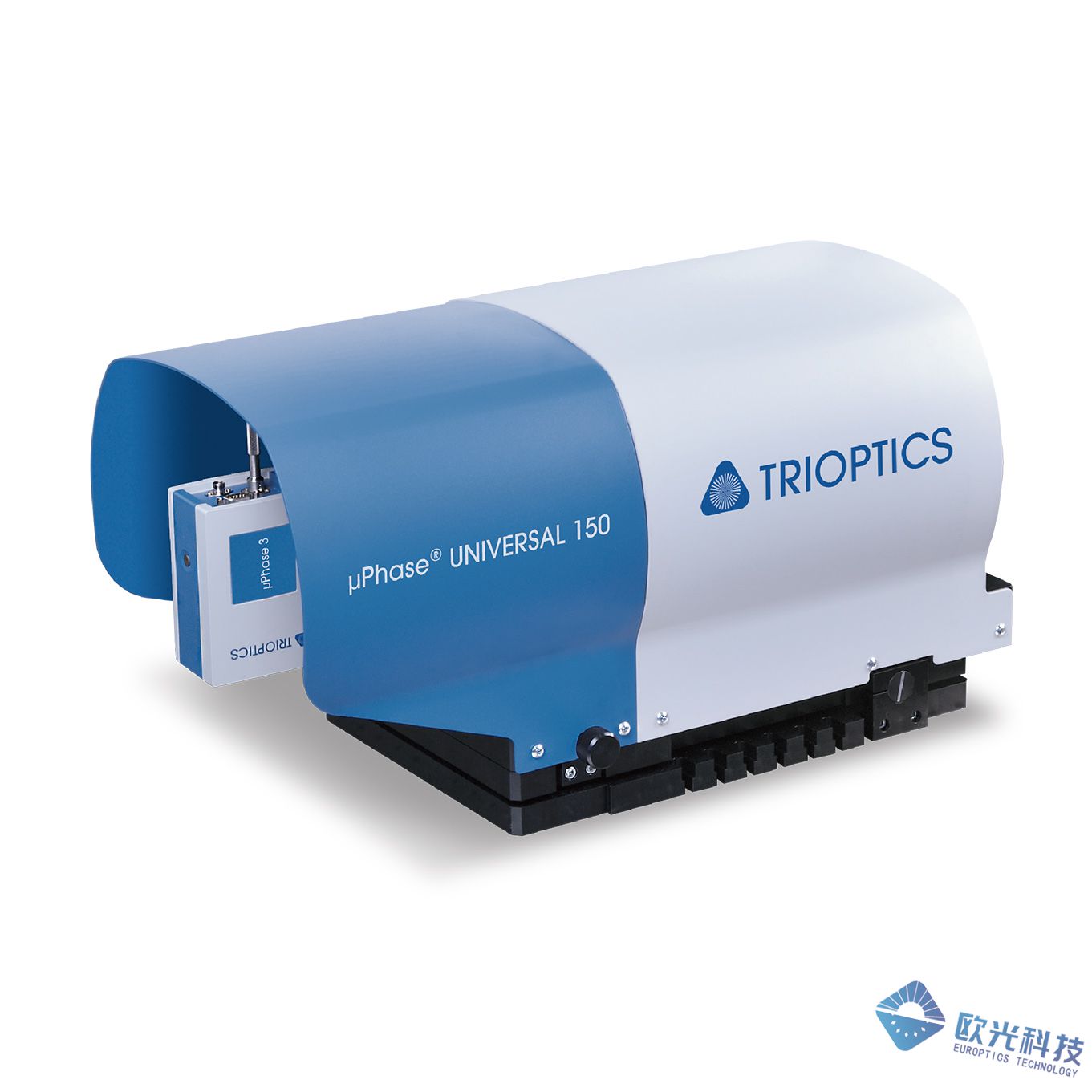

干涉仪在半导体制造中的应用和优势

    在半导体制造领域，精度是决定成败的关键。无论是纳米级的芯片结构，还是复杂的多层薄膜，都需要高精度的测量工具来确保质量和性能。而干涉仪，正是这一领域不可或缺的“精密之眼”。

   一、 干涉仪的工作原理
    干涉仪的核心原理是光的干涉现象。当两束或多束相干光波相遇时，它们会相互叠加，形成明暗相间的干涉条纹。这些条纹的分布和变化反映了光程差的微小变化，从而可以精确测量物体的表面形貌、厚度等物理特性。
    在半导体制造中，干涉仪通常使用激光或白光作为光源。激光干涉仪利用激光的高度单色性和相干性，能够实现极高的测量精度；而白光干涉仪则通过宽光谱光源，能够在更大范围内捕捉表面细节，适用于复杂形貌的测量。

    二、干涉仪在半导体制造中的应用
    干涉仪在半导体制造中的应用非常广泛，涵盖了从材料检测到工艺优化的多个环节。
    1.表面粗糙度与平整度测量
    半导体晶圆的表面粗糙度和平整度直接影响器件的性能和可靠性。干涉仪能够以纳米级的分辨率测量这些参数，确保晶圆表面符合制造要求。
    2.位移控制
    在光刻机中，干涉仪通过实时监测掩模台和晶圆台的位移变化，确保两者在曝光过程中的同步精度达到纳米级。通过分析激光干涉条纹的相位变化，系统能动态调整机械位置，误差可控制在1纳米以内。这种精准控制直接决定了芯片电路图案的套刻精度，避免因位移偏差导致的结构错位，从而保障芯片性能与良率。
    3.薄膜厚度测量
    在半导体制造中，薄膜的厚度对器件的电学性能和光学性能至关重要。干涉仪通过测量反射光和透射光的光程差，能够非接触式地精确测量薄膜厚度，避免对材料造成损伤。
    4.缺陷检测
    半导体器件中的微小缺陷可能导致性能下降甚至失效。干涉仪能够检测到这些缺陷，如裂纹、气泡等，为工艺优化提供数据支持。
    5.三维形貌测量
    干涉仪还可以获取半导体器件的三维形貌信息，帮助分析其结构特点和性能表现。这对于复杂器件的设计和制造尤为重要。
    6.超精密光学设备装调测量
    在超精密设备装调中，干涉仪通过非接触式测量为高精度组装提供核心技术支持。例如，在光学系统装调中，干涉仪可实时检测镜面面形误差与组件间相对位置偏差，精度达λ/20（约30纳米）。通过生成干涉条纹图，工程师能精准识别微米级装配倾斜、离焦或偏心误差，并动态调整机械结构，确保设备光学轴线对齐和运动轨迹精度。

   三、 干涉仪的技术优势
    干涉仪在半导体制造中的广泛应用，得益于其独特的技术优势。它是一种非接触式测量方法，不会对被测物体造成损伤；干涉仪具有极高的测量精度，垂直分辨率可达0.1纳米，能够满足半导体制造对精度的苛刻要求。
    此外，干涉仪还具有实时测量和动态调整的能力，能够在生产过程中及时发现并纠正问题，提高生产效率和产品质量。这种高精度的测量工具，不仅在半导体制造中发挥着重要作用，也在其他需要精密测量的领域有着广泛的应用。
    干涉仪作为半导体制造中的“精密之眼”，以其高精度、非接触和实时测量的特点，为半导体产业的发展提供了不可或缺的技术支持。随着半导体技术的不断进步，对测量精度的要求也将越来越高，干涉仪在这一领域的重要性也将愈发凸显。
