衍射光学元件DOE检测:微纳结构的"质量评价"
DOE 靠微米级、纳米级的台阶结构来"编程"光场——台阶准不准,直接决定衍射光斑对不对

一、DOE:用微纳结构"编程"光场
衍射光学元件(Diffractive Optical Element,DOE)不是靠曲面折射,而是靠表面微米/纳米级的浮雕台阶结构来调控光的相位,从而把一束激光整形为特定的光场分布——点阵、线条、网格、任意图案、平顶光斑等。
它最大的特点是薄、轻、可自由设计光场,因此在 3D 结构光(人脸识别)、激光雷达点阵光源、光束整形、AR 光波导等领域快速普及。DOE 的性能完全取决于其微结构的精度,这给检测带来了全新的挑战。
二、DOE 检测为什么"难"
|
难点 |
说明 |
|---|---|
|
特征尺寸极小 |
台阶高度在纳米~微米级,特征横向尺寸在微米级,超出常规干涉仪的分辨能力 |
|
相位不连续 |
DOE 表面有台阶突变,不是连续光滑面,传统"面形"概念不完全适用 |
|
性能依赖整体 |
单点测准没用,DOE 的性能由全口径台阶分布共同决定 |
|
评价维度多 |
既要看微结构形貌,又要看最终的衍射效率、均匀性、杂散光 |
一句话:DOE 的"质量",既在微观(台阶形貌),又在宏观(衍射性能),两套评价体系必须打通。
三、DOE 检测的两个层面
层面一:微结构形貌检测

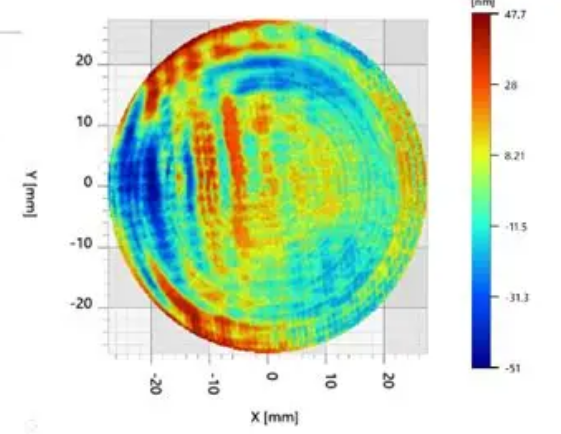

1. 白光干涉/共聚焦显微轮廓——直接三维扫描 DOE 表面,测出台阶高度、侧壁角、周期、占空比等形貌参数。台阶高度(尤其是相位台阶对应的光学高度)是否精确,直接决定衍射效率。
2. 原子力显微镜(AFM)——对最精密的纳米级台阶,用 AFM 做局部高分辨率形貌表征。
层面二:衍射性能检测
1. 衍射效率测量——测入射光分配到目标衍射级次的能量比例。衍射效率是 DOE 最核心的性能指标,直接决定能量利用率和信噪比。
2. 衍射光场均匀性——对点阵型 DOE,测各衍射点的光强均匀性(3D 结构光对点阵均匀性要求极高)。
3. 零级光/杂散光——测未被衍射的零级光和杂散散斑,它们会形成干扰和安全隐患(激光人眼安全)。
衍射效率 η = I目标级次 / I入射总光强 (理论效率由台阶数决定:二台阶≈40.5%,八台阶≈95%)
四、DOE 的关键评价指标
|
指标 |
含义 |
影响 |
|---|---|---|
|
衍射效率 |
目标级次能量占比 |
能量利用率、系统亮度 |
|
台阶高度精度 |
相位台阶的加工精度 |
决定衍射效率上限 |
|
点阵均匀性 |
各衍射点光强一致性 |
3D 结构光重建精度 |
|
零级光/杂散光 |
未衍射光的比例 |
干扰、人眼安全 |
|
光场形貌 |
输出光场与设计匹配度 |
最终应用效果 |
五、典型应用与检测侧重
1. 3D 结构光(人脸识别)——点阵 DOE 是核心,重点测点阵均匀性、零级光抑制、点阵形貌,这直接决定识别率和安全性。
2. 激光雷达点阵光源——大角度点阵 DOE,重点测衍射角、点阵覆盖、能量均匀性。
3. 光束整形(平顶光)——平顶 DOE,重点测输出光斑的平顶度、边缘陡度、杂散光。
4. AR 光波导——衍射光栅/耦入耦出元件,重点测衍射效率的角度/波长依赖、均匀性。
六、结语
DOE 的检测,本质是把"微纳形貌"和"衍射性能"两套语言统一起来——台阶加工得准不准,最终要落到衍射效率、点阵均匀性这些应用指标上。随着 3D 结构光、激光雷达、AR 的爆发,DOE 检测正在成为精密光学检测的一个高增长、高门槛的新方向。
