1ppm级弱吸收怎么测?光热透镜法原理、设备与应用解析
在高功率激光系统中,光学元件哪怕只有百万分之一量级的吸收,也可能在强光辐照下演化为热透镜、热应力乃至激光损伤,成为限制功率提升的"隐形杀手"。要定量评价这类弱吸收(Weak Absorption),常规透过率/反射率法因信噪比不足而失效,工程上普遍采用基于光热效应(Photothermal Effect)的测量方法。本文解析光热透镜法的原理、系统构型与设备实现(以欧光科技官网PLI弱吸收测试仪为例),并给出典型应用与测量要点。
01 为什么弱吸收如此关键
图1:泵浦光在晶体中形成热透镜、探测光穿过热晕区域的测量场景(AI生成示意图)
高功率激光器件(晶体、薄膜、窗口等)在工作时,吸收的少量光能会转化为热量:一方面形成热透镜效应,使光束波前畸变、输出质量劣化;另一方面产生热应力,严重时导致炸裂、膜层脱落等损伤。晶体材料、光学薄膜的弱吸收因此是评估激光损伤阈值、器件可靠性与镀膜工艺质量的重要指标,也是抛光、镀膜、胶合/键合工艺改善的关键依据。
02 原理:光热透镜效应

图2:泵浦-探测双光束与锁相放大测量系统原理
光热透镜(Thermal Lens, TL)测量的物理基础是:当一束泵浦激光照射样品待测区域时,样品吸收光能产生温升,形成局部温度分布,进而引起表面形变或体内折射率梯度分布——这片区域等效于一个"热透镜"。
同一区域再用另一束探测激光照射,透射后的探测光光热信号中便携带了表面形变或折射率变化的振幅与相位信息;该信号由光电探测器收集(以探测光中心光强的变化表征),经锁相放大器转换为可分析的电信号,最终计算得到被测样品的吸收值。该方法的核心优势在于:光热信号与吸收率成线性比例关系,且能检测到透过率法无法分辨的极低吸收——典型测量灵敏度可达1ppm量级甚至更低。
03 系统构型:泵浦-探测与锁相放大
-
双光束构型:泵浦光负责"加热",探测光负责"读出",两者波长不同,便于用光谱滤光片抑制强泵浦光的干扰;基于反射或透射探测光的光热构型均可用于吸收测量与吸收分布扫描;
-
斩波调制:泵浦光经斩波器周期性调制,使热透镜信号以特定频率变化,与噪声区分开;
-
锁相放大:锁相放大器以调制频率为参考进行相敏检波,从强背景中提取微弱光热信号,时间常数等参数影响信噪比与响应速度;
-
区分表面与体吸收:通过一维深度逐点扫描,可一次性完成表面(膜层)吸收与体(基板)吸收的区分测量,并支持时间扫描以观测吸收随时间的变化。
04 设备实现:PLI弱吸收测试仪

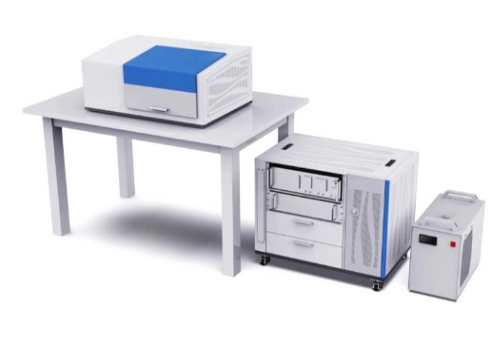

欧光科技官网在售的PLI弱吸收测试仪即采用上述光热透镜原理,对激光光学元件弱吸收具有高灵敏度,可广泛应用于晶体材料吸收、薄膜吸收和表面缺陷分析。其关键规格如下(摘自官网公开产品页):
-
泵浦光源:1064nm光纤激光器(输出功率20W、随机偏振、风冷);355nm激光器(输出功率3W、偏振输出、水冷);
-
探测光源:He-Ne激光632.8nm,输出功率2mW,偏振输出;
-
测量精度:1ppm;
-
样品尺寸:最小2×2×2mm,最大50×50×50mm,圆形、方形样品均适用;
-
测试速度:薄膜吸收<1min,基体吸收约2min(6mm厚度);
-
测量功能:一维深度逐点扫描;一次性区分表面(膜层)与体(基板)吸收;时间扫描观测吸收随时间变化;
-
结构与扩展:双光路集成在同一测试平台便于光源切换;可根据需求定制多泵浦光源检测系统,实现一维、二维吸收及分布测量;主机配套锁相放大器与测量软件,直观易用。

05 典型应用场景
-
光学与晶体材料吸收:如Nd:YVO₄、LBO、KTP、TGG等常用激光晶体,沿光轴方向的吸收分布与体吸收水平直接决定器件选材与可靠性;
-
光学薄膜吸收:膜层吸收是影响薄膜损伤阈值的重要指标,弱吸收测量可辅助镀膜工艺改善与批量质检;
-
表面缺陷分析:用于抛光、镀膜工艺辅助改善,以及胶合/键合质量分析等。
06 测量要点与安全提醒
-
激光安全:泵浦功率可达20W,务必佩戴激光防护眼镜,保障实验室与操作人员安全;
-
环境控制:弱吸收测量对环境气流、温度漂移与振动敏感,宜在稳定环境中进行,必要时结合锁相放大时间常数优化信噪比;
-
标准参考:国内已有激光光学元件吸收分布测量的光热成像法相关标准(GB/T体系),工程上可按标准方法规范化测量流程与结果表达。
弱吸收测量是连接"材料吸收性能"与"激光损伤可靠性"的关键技术环节。光热透镜法通过泵浦-探测与锁相放大,把ppm级吸收转化为可量化的光热信号,已成为晶体、薄膜与表面工艺评价的主流手段。理解其原理、选好设备构型、规范测量流程,是光学工程师在高功率激光应用中绕不开的基本功。
资料来源:欧光科技官网PLI弱吸收测试仪产品公开页(含原理、应用、技术参数、测试案例);光热透镜法/光热成像法测量公开技术文献与标准方法。核验日期:2026-09-20。具体参数以厂家最新规格书为准;本文配图均为AI生成示意图,不代表真实设备外观,不涉及具体厂家与型号的选型推荐。
-
