一条稳定度优于4角秒的"基准视线"： 全自动内调焦装调望远镜在光学装校中的应用

图1 光学装调中的电子自准直仪（装调望远镜）作业场景示意图

在多镜片、多分划板、多反射面的光学系统装校中，所有零件都要围绕同一条光轴"对齐"，而这条光轴本身必须由一件更高精度的仪器来建立——它就是自准直仪（Autocollimator），在装调现场常被称为装调望远镜。本文以德国 TRIOPTICS 的 TriAngle D-275-AAT-WW 全自动内调焦电子自准直仪为例，讲清自准直测角原理、"内调焦"对有限距离装调的价值，以及它在光学/机械装校中的典型应用。

一、光学装调，先要有一条"基准视线"

光学系统的装校，本质是让各光学/机械元件的位置与角度相对一条基准光轴满足设计要求。无论是镜组共轴、反射镜俯仰偏摆、棱镜角度，还是转台回转轴与导轨直线度，都需要一条已知方向、且在测量过程中不漂移的光学基准视线（Line of Sight）。自准直仪正是这条视线的提供者：它以非接触方式，把被测反射面相对光轴的微小角度偏差转化为探测器上可精确读取的像位移。

二、自准直仪原理：从反射像位移读出角度

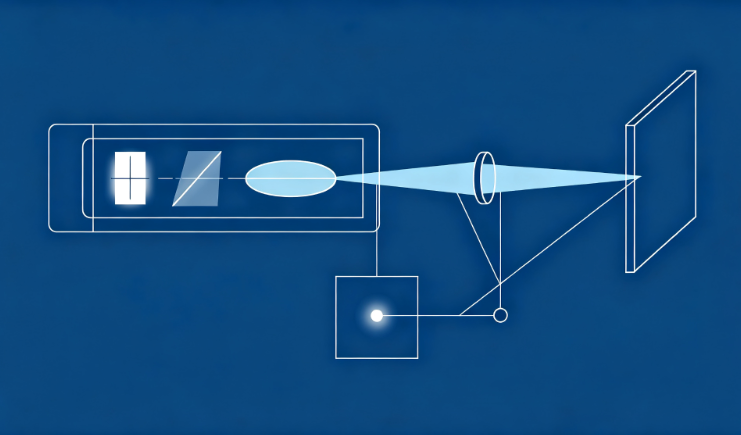

图2 自准直仪测角原理：反射镜倾斜导致返回像在探测器上位移

光源照亮位于物镜焦平面的分划板，分划板图案经物镜形成平行光出射；平行光被被测反射面反射回来，再经物镜成像在探测器焦平面上。其几何关系为：

当反射镜相对光轴倾斜 α 时，反射光束偏转 2α，返回像在焦平面上的位移为 d = 2f·α（f 为物镜焦距）。反射镜与光轴垂直时，像落在探测器中心。

由于像位移被焦距 f "放大"，自准直仪可以分辨亚角秒级的角度变化。电子自准直仪用面阵 CMOS/CCD 取代传统目镜，直接给出反射像的实际二维坐标，无需人工判读与二次计算，并可同时捕捉多个反射像、实现数字化记录与自动测量。

三、从"只看无穷远"到"400mm全程聚焦"：内调焦解决什么

普通自准直仪的分划板固定在焦平面，出射的是平行光，对应"无穷远"目标——它擅长测量任意距离处反射面的倾角，但无法把视线清晰聚焦到镜筒内部某个有限距离的具体目标上。而在装调一台实际的光学仪器时，工程师往往需要沿光轴由近及远，依次对准不同距离处的多个镜面、分划板或探测器。

传统装调望远镜依靠机械抽筒调焦，调焦过程中光轴容易发生横向漂移，使"基准视线"本身不稳定，引入装调误差。TriAngle D-275-AAT-WW 采用全自动内调焦，可聚焦至 400mm 至无穷远范围内任意位置，并在全程保持一条稳定度优于 4″（在400mm处约合7.6μm）的光学准轴；调焦到无穷远时，它又作为一台标准电子自准直仪使用，测量精度达 ±0.4″、分辨率 0.05″。这意味着同一台仪器既能"看近"完成系统内部装校，又能"看远"完成高精度测角。

四、产品实现：TriAngle D-275-AAT-WW 关键规格

• 调焦范围：400mm 至无穷远，电脑软件控制自动调焦、自动对焦、自动测量，支持 TCP/IP 远程控制；
• 准轴稳定度：优于 4″（7.6μm @ 400mm）；无穷远位测量精度 ±0.4″，分辨率 0.05″；
• 光学参数：有效焦距随调焦在 185.4mm（400mm处）至 264.3mm（无穷远）间变化，通光孔径 35mm，视场范围 660mm@30m，绿光 LED 光源；
• 机械接口：光管外径 57.1mm，符合 NAS-900 Spherical Mount 标准，便于在工装与导轨上精密安装；
• 测量能力：具备相对测量与绝对测量两种方式，面阵传感器给出像的实际位置，可沿光轴对多个目标的位置与角度进行多轴对准与测量。

五、典型装调与检测应用

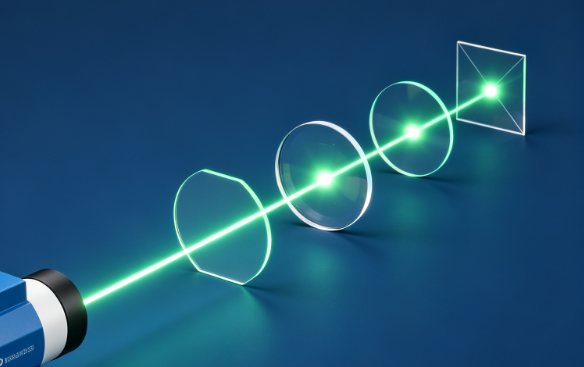

图3 同一条基准视线沿光轴对准不同距离处的多个光学元件

依托自准直测角与有限距离内调焦能力，该类仪器覆盖光学车间与计量室中的多类任务：

• 光学/机械系统调校：光学系统光轴调校、机械结构调校、平行光光轴倾斜角测量、多个面的相对倾斜角测量、小角度摆动量测量；
• 棱镜与窗口：光学窗口楔角测量、直角棱镜 45° 与 90° 角误差测量；
• 几何量与运动部件：转台轴摆测量，导轨/基面的直线度、垂直度与平面度测量；
• 动态测量：配合 TriAngle HiSpeed 高速系列可进行高频振动分析。

六、自动化、组网与量值溯源

• 多反射像识别：单台仪器可同时识别并测量多个反射像（少于12个），适合多镜面系统一次成像、逐面判读；
• 多机组网：一台电脑可同时支持少于12台自准直仪协同测量，并具备外部触发功能，满足多测点"同步性"要求；
• 软件与数据：TriAngle 软件提供实时图像与数值显示、多种应用界面，结果可直接导出 .CSV；校验可溯源至 NIST。

七、选型与使用要点（客观参考）

• 分辨率与量程权衡：物镜焦距越长，角度分辨率越高，但视场/量程相应减小，需按被测角度范围与精度要求选择物镜管配置；TriAngle 系列另有面向微球面、非接触曲率半径测量的调焦型（Focus）配置，焦距覆盖约100–1000mm，应按用途区分；
• 反射面要求：被测面需为镜面反射表面，面形质量与反射率直接影响返回像的清晰度与判读精度；
• 环境控制：亚角秒测量对气流、温度梯度与振动敏感，精密测量宜在隔振、控温环境中进行，必要时选用高速系列应对动态工况；
• 装调基准：有限距离装调时应关注调焦全程的准轴稳定度，而非仅看无穷远精度，这正是内调焦装调望远镜区别于普通自准直仪的关键指标。

  自准直仪看似只是"发出一束平行光"，却承担着光学装调中最基础也最关键的职责——定义并守住一条可信的基准光轴。内调焦与自动化的引入，让这条视线从"只能对无穷远"延伸到"400mm内全程可达、且调焦不漂移"，把镜筒深处的多面对准与传统的高精度测角统一到同一台仪器上。对装调工程师而言，理解 d=2fα 背后的几何关系、关注调焦稳定度与反射面质量，往往比单纯追求标称精度更能决定最终的装校质量。
