一块屏幕要"叠"三次光，凭什么还能 4K 高清？

Pancake 折叠光路量产背后的"3 微米战争"。2026 年 9 月的两条新闻，指向了同一个确定性：VR 光学正在全面转向折叠光路。而折叠，恰恰是最难装的那一种。

歌尔光学 4K Pancake

2026 年 9 月初，深圳光博会上，歌尔光学发布了一款 4K Pancake 模组——厚度压到 15.4mm，单目 4K、双目 8K，水平视场角做到 105°。七月份，苹果一份关于折叠光路透镜的专利（US 2026/0219507）公开，剑指下一代 Vision Pro 的减薄。

两件事看似无关，其实说的是同一件事：VR 头显想变薄变轻，唯一的办法，是让光在镜片里"折返"。

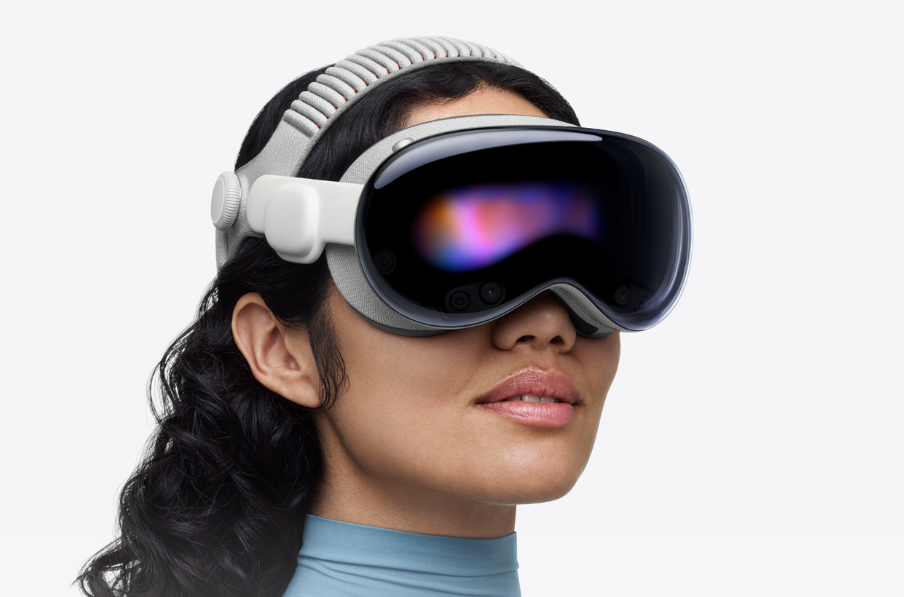

Apple Vision Pro

一、把光路"折"起来，是这几年 VR 最聪明的一招

传统 VR 镜片用菲涅尔透镜，光从屏幕到人眼走的是"直线"。想成像清晰，光路就得有足够的物理长度，于是头显又厚又重——动辄 70mm 厚、400 克以上。

Pancake 的思路完全不同：在镜片组里放几层膜——半透半反膜、反射偏振片、1/4 波片——让光在里头来回折返两三次。光程一点没少，物理厚度却砍掉一半以上。

一句话理解 Pancake：光走过的"距离"不变，但"房间"小了。用折叠换轻薄。

代价也很直白：光每经过一次反射，亮度就衰减一截。所以 Pancake 方案必须配高亮度的 Micro-OLED 屏，这也是为什么它直到这两年才真正落地量产。

二、但折叠有个隐藏代价：误差会被放大

这是很多人不注意的一点。光路每折叠一次，镜片的定位误差就会被光学系统再"放大"一遍。

打个比方：如果一片镜片偏离理想位置 3 微米，光折返三次之后，这个 3 微米的偏差会以近似 3 倍的量级体现在最终像质上——也就是约 9 微米的光学误差。

换句话说，Pancake 把"成像距离"压进了更小的物理空间，也把"装调容差"压进了更小的数值窗口。

传统菲涅尔方案：单片镜片偏个十几微米，还能凑合出图。
Pancake 方案：单片镜片偏几微米，画面边缘就开始糊、开始重影。

三、传统"被动装配"在这里撞墙了

过去的镜头装调，大多是被动装配：靠机械结构的加工精度和容差堆叠，把镜片"装进去就行"。这种方式下，单片镜片的定位精度普遍在 ±10~20 微米量级。

对老方案，这个精度够用。对 Pancake，这个精度就是灾难——它要求单片定位精度进入单位数微米，甚至亚微米的区间。

结果就是：被动装配的良率天花板，卡死了 Pancake 的规模化。造得出来样机，造不出"量产品质"。

四、解法只有一条：主动对准

所谓主动对准（Active Alignment），核心逻辑只有六个字：先测、后调、再固化。

在胶水还没干透之前，先用测量系统实时读出每片镜片的实际位置，再根据偏差做微调，调整到位后再固化定型。测量的对象是"这一片镜片到底装在了哪里"，而不是"理论上它应该在哪里"。

主动对准和被动装配的本质区别：一个是"装完祈祷"，一个是"装到合格为止"。

对 Pancake 这种误差会放大三倍的方案来说，主动对准不是"锦上添花"，而是能不能量产的分水岭。

五、OptiCentric PRO Module：把"实时找正"做进产线节拍

针对 Pancake 的量产装调，TRIOPTICS 推出了一款专门方案——OptiCentric® PRO Module。它的几个设计，几乎是为 Pancake 的痛点量身定制的：

1双测量头，同时定位四个面。Pancake 镜组上、下两层镜片，一共有四个待定位表面。两个同步的光学测量头分别对准上、下镜片，同时在三维空间里标定这四张面的位置。

2静态镜片、旋转测量头。测量头转、镜片不转，避免镜片旋转带来的漂移，保证对准到固化全程稳定。

3六自由度 Hexapod 微调。通过高精度并联机构，在倾角和位移上做亚微米级调整。

4节拍压进 2 秒。单次测量 < 2 秒，能直接嵌进大批量产线，而不是实验室里的精密台。

这四点合起来，解决的是一个很具体的问题：如何在不牺牲精度的前提下，把主动对准做进量产节拍。

六、这条赛道，正在等最后一块拼图

从歌尔的 4K 模组到苹果的折叠光路专利，信号已经很明显：Pancake 是确定性路线，接下来拼的是谁先把它做得又薄、又清、又能稳定量产。

而"稳定量产"的最后一块拼图，恰恰是装调——是那层能让 3 微米误差不再被放大三倍的主动对准能力。

当屏幕亮度、膜层工艺、镜片设计都到位之后，谁能把"装调良率"变成一条可控的产线指标，谁就能先吃到 Pancake 规模化放量的红利。

延伸阅读：关于 Pancake 折叠光路的光学原理、误差放大机制，以及主动对准与被动装配的完整对比，可关注之前的内容内容。涉及 Pancake 主动对准、定心装调的具体设备方案，欢迎与欧光科技的技术团队进一步交流。
