夏克-哈特曼波前传感器：的原理、精度边界与选型

一、为什么需要"直接测波前"

光学系统的像质，最终由出瞳处的波前决定。传统上我们通过干涉仪获取波前信息——精度极高，但一次测量通常需要多帧移相、对环境振动敏感、且量程受限于参考面。而在自适应光学、激光器在线诊断、光刻物镜实时监控等场景里，工程师更想要一种"快、抗振、量程大"的波前测量手段。

夏克-哈特曼（Shack-Hartmann）波前传感器正是为这类需求而生：它不依赖参考面，通过对入射波前进行空间采样，一次曝光即可重构出完整的波前相位分布，采样频率可达千赫兹量级。它是干涉法之外，工业与科研领域最主流的另一条波前测量技术路线。

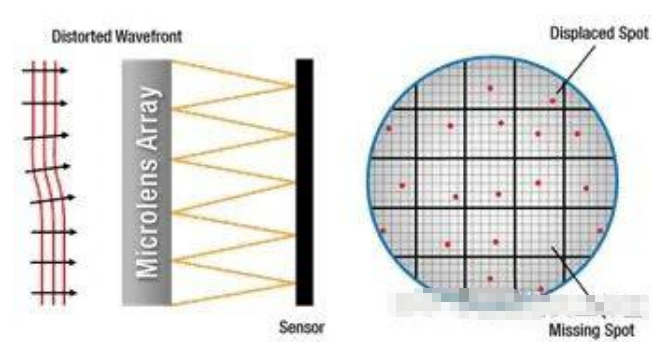

夏克-哈特曼波前传感器

二、工作原理：从焦斑偏移到波前重构

夏克-哈特曼传感器的核心是一块微透镜阵列（Microlens Array, MLA），置于探测器的感光面前方。工作原理可以拆成三步：

1. 波前分割

微透镜阵列把入射波前切割成若干个子孔径，每个子孔径内的波前近似为一段局部平面波。这段平面波被对应微透镜聚焦，在探测器上形成一个焦斑。

2. 斜率测量

如果子孔径内的波前是理想平面波（即入射波前局部无倾斜），焦斑恰好落在对应微透镜的光轴正下方；若波前局部有倾斜，焦斑位置就会发生偏移。焦斑质心的偏移量 Δx、Δy 与局部波前斜率成正比：

tanθ_x = Δx / f　，　tanθ_y = Δy / f

其中 f 为微透镜焦距。通过质心算法精确提取每个焦斑的偏移，就得到了波前在离散采样点上的斜率场（梯度场）。

3. 波前重构

得到离散斜率场后，通过数值积分或模式拟合重构出完整波前。工程上最常用的是Zernike 多项式模式法——把波前展开为一组正交基函数的线性组合，由斜率数据解出各阶系数，直接得到像散、彗差、球差等像差分量。这也是它与光学设计、装调工艺衔接最方便的地方。

三、四个核心性能参数

关键权衡：动态范围与精度、空间分辨率之间存在内在矛盾——微透镜焦距越短、探测器像元越大，动态范围越大但精度下降；增加微透镜数量提升高阶像差分辨能力，却会摊薄每个子孔径的能量与信噪比。选型本质上是在"测得多"与"测得准"之间做取舍。

四、与干涉法对比：不是替代，是互补

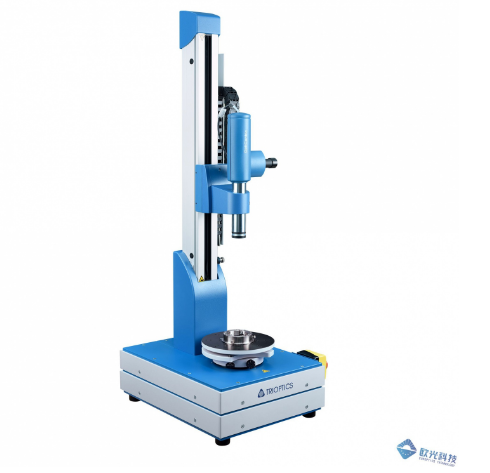

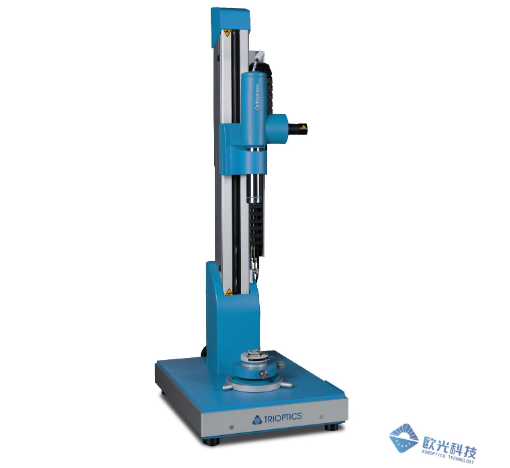

夏克-哈特曼与干涉仪（如 µPhase 系列移相干涉仪）是波前测量的两条主流路线，各有不可替代的场景：

实际工程中，两者常常串在同一套流程里：用夏克-哈特曼做装调阶段的快速粗对准与大像差监测，用干涉仪做最终面形验收的精密计量。理解了二者的边界，才能把"快"和"准"都用对地方。

五、典型应用场景

1. 自适应光学闭环——天文望远镜通过夏克-哈特曼实时测量大气湍流引起的波前畸变，驱动变形镜校正，是闭环系统的"眼睛"。

2. 光刻物镜在线监测——对物镜波像差做快速、无参考面的在线筛查，配合干涉仪做最终定量验收，与半导体光刻装调检测的精度链高度契合。

3. 激光器与光束诊断——高功率激光器在发热、热漂移工况下的波前实时监测，kHz 采样足以捕捉动态变化。

4. 眼科与生物成像——人眼像差的快速测量，是角膜屈光手术与视网膜高分辨率成像的技术基础。

六、选型要点速查
