镜片装好了，间隔对不对？——低相干干涉如何"透视"多镜片镜头的空气间隔

——低相干干涉如何"透视"多镜片镜头的空气间隔，把装调公差从"猜"变成"测"

01 偏心都合格了，MTF为什么还是不达标？

镜头装调产线上有一个常见的"谜之现象"：

每片镜片的中心偏差都在公差范围内，胶合质量也没问题，但整组镜头的MTF就是上不去。工程师反复检查偏心、面形、镀膜，都找不到原因。最后拆开镜组测量才发现——某两片镜片之间的空气间隔偏了0.03mm。

0.03mm，肉眼完全不可见，但足以让一个设计余量不大的光学系统MTF下跌5%~10%。

在多镜片镜头中，空气间隔（air space）和中心偏差一样，是决定成像质量的关键装配公差。不同的是，偏心可以用定心仪直接测，而空气间隔藏在镜筒内部，装进去之后就"看不见"了。

怎么测？这是光学装调中一个长期存在的工程难题。

02 空气间隔：光学设计中"看不见的公差"

现代成像镜头通常包含多片透镜。以手机主摄为例，6~8片塑料或玻璃非球面镜片堆叠在镜筒内，相邻镜片之间的空气间隔从零点几毫米到几毫米不等。光学设计软件（如Zemax）对每个空气间隔都给定了严格的公差，通常在±2~5μm量级。

为什么这么严？因为空气间隔直接影响镜片之间的光线传播路径。间隔偏大或偏小，会改变各镜片的光焦度分配，引入球差、色差和像散。对于大光圈、高像素镜头，设计余量本就有限，几个微米的间隔偏差就可能导致良率显著下降。

在装调过程中，空气间隔的偏差来源很多：隔圈厚度公差、镜片倒角与镜座的配合间隙、胶合层厚度、压圈锁紧力导致的镜筒微变形、温度变化引起的热膨胀差异。这些因素叠加，使得"设计间隔"和"实际间隔"之间几乎必然存在偏差。

问题在于：装进去之后，你怎么知道实际间隔是多少？

03 传统方法的三个痛点

在非接触式光学测量普及之前，空气间隔的测量主要有三种方式，各有明显局限。

接触式测量（千分表/高度规）：在镜片装入镜筒前测量隔圈厚度和镜片高度，推算间隔。问题在于：一是只能测装配前的零件尺寸，测不出装配后的实际间隔；二是接触力可能损伤镜片表面；三是累积误差大，多个零件的公差叠加后，推算结果与实际值可能相差十几微米。

影像测量/二次元：从镜组侧面拍摄图像，通过图像处理识别镜片边缘位置。这种方法对镜片边缘的清晰度要求高，且只能测量最外侧几片，镜筒内部的镜片被遮挡时无法测量。对于塑料非球面镜片，边缘倒角的不规则还会引入识别误差。

X射线/CT扫描：可以"看穿"镜筒内部结构，但设备昂贵、测量速度慢，且CT的密度分辨率对玻璃-空气界面的识别精度有限（通常在几微米到十几微米），更适合缺陷检测而非精密尺寸测量。

这些方法的共同问题是：要么测不准，要么测不快，要么测不了装配后的状态。

04 低相干干涉：用白光"扫描"出每一个表面

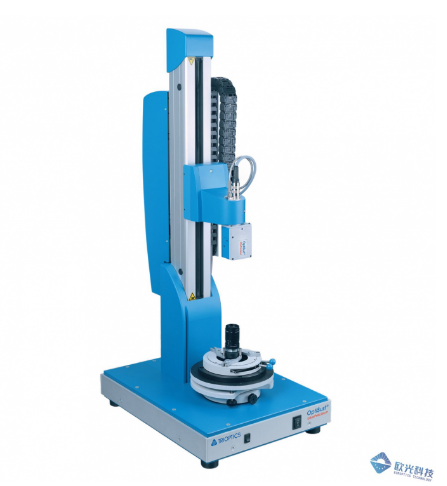

德国TRIOPTICS的OptiSurf®镜面定位仪采用了一种完全不同的技术路线——低相干干涉测量（Low-Coherence Interferometry）。

原理可以这样理解：

宽谱光源（白光或超辐射发光二极管）发出的光经过光纤耦合器分为两束，一束进入参考臂（可移动反射镜），另一束射入被测镜头。测量光在镜头内传播时，每经过一个镜片表面（玻璃→空气或空气→玻璃界面），就有一部分光反射回来。由于光源的相干长度很短（通常只有几微米），只有当参考臂的光程与某个表面反射光的光程精确匹配时，才会产生干涉信号。

移动参考臂扫描，就会在不同位置得到一系列干涉峰值——每个峰值对应镜头内的一个光学表面。根据峰值之间的距离和已知的材料折射率，就可以精确计算出每片镜片的中心厚度和相邻镜片之间的空气间隔。

这种方法有几个关键优势：

— 非接触：测量光从镜头一端射入，不需要接触任何镜片表面，不会造成损伤； — 一次测量全部表面：一次扫描即可获得镜头内所有镜片的厚度和空气间隔，不需要逐片拆解； — 精度高：厚度和间隔测量精度可达亚微米级，重复性优于±1μm； — 可测装配后的成品：镜头装入镜筒后仍可测量，直接反映装配状态下的真实间隔。

05 OptiSurf®在镜头装调中的工程应用

在实际产线和实验室中，OptiSurf®的应用贯穿镜头制造的多个环节。

来料检验：隔圈和镜片的快速筛查

镜头装配前，可以用OptiSurf®快速测量每片镜片的中心厚度，与设计值比对，筛查超差零件。相比千分表接触测量，非接触方式不会损伤精密抛光表面，且测量速度更快。隔圈厚度虽然可以用机械方法测量，但OptiSurf®可以同时验证镜片和隔圈的组合尺寸是否匹配。

装配过程监控：实时反馈间隔偏差

这是最有价值的应用场景。在多镜片镜头的堆叠装配过程中，每装入一片镜片，就可以用OptiSurf®测量当前所有已装入镜片的厚度和空气间隔。如果发现某个间隔偏大或偏小，可以在压圈锁紧前调整隔圈或修配镜片位置——避免整组装配完成后才发现问题而被迫拆解返工。

对于高价值镜头（如车载ADAS镜头、工业检测镜头、医疗光学镜头），拆解返工不仅耗时，还可能在拆解过程中损伤镜片和镀膜。装配过程中的实时间隔测量，本质上是将"事后检验"前移为"过程控制"。

成品检验与良率分析

镜头装配完成后，OptiSurf®可以在不拆解的情况下测量全部空气间隔，与MTF测试结果进行相关性分析。当某批次镜头MTF偏低时，间隔数据可以帮助工程师快速定位是哪个位置的间隔出了问题，从而追溯到隔圈加工、镜筒注塑或装配工艺的具体环节。

红外光学系统装调

红外镜头（锗、硅、硒化锌等材料）的镜片通常口径较大、片数较少，但材料价格昂贵，且红外光学系统对间隔偏差同样敏感。OptiSurf®可配置红外波段光源，对红外镜头进行非接触式间隔测量，避免接触式测量在软质红外材料表面留下压痕。

06 从"测量"到"闭环"：间隔数据如何指导装调

测量本身不是目的，用测量数据指导装调才是。在工程实践中，空气间隔数据的价值体现在三个层面。

第一层：判定合格/不合格。这是最基本的用途——将实测间隔与设计公差对比，判断镜头是否满足装配要求。

第二层：指导修配。当某个空气间隔超差时，工程师可以根据偏差量计算需要修磨的隔圈厚度或需要更换的镜片组别。OptiSurf®提供的是每个间隔的绝对测量值，而不只是"合格/不合格"的开关量，这使得定量修配成为可能。

第三层：工艺优化。长期积累的间隔测量数据可以用来分析装配工艺的系统性偏差。例如，如果某型号镜头的第三个空气间隔持续偏大0.01mm，可能意味着隔圈加工的刀具补偿需要调整，或者镜筒注塑存在系统性收缩。这种从测量数据到工艺反馈的闭环，是提升量产良率的关键。

07 选型与使用建议

对于考虑引入空气间隔测量能力的团队，以下几点值得关注。

测量范围与镜片数量：OptiSurf®不同型号支持的测量深度和最大镜片数量不同。选型时需要确认被测镜头的总光学长度（从第一面到最后一面的玻璃+空气总厚度）和镜片片数是否在设备能力范围内。一般来说，手机镜头（6~8片，总长5~10mm）和车载镜头（4~6片，总长20~50mm）都可以覆盖。

材料折射率输入：低相干干涉测量需要知道各镜片材料的折射率才能将光程差转换为几何厚度。设备软件通常内置常见光学玻璃库，但对于特殊材料（如红外晶体、塑料光学材料），需要确认材料库是否覆盖或是否支持自定义输入。

测量节拍：单次扫描通常在数秒内完成，但如果需要旋转镜头测量多个方位的间隔均匀性，节拍会相应增加。产线应用时需要根据产能要求评估是否需要多工位或自动化上下料。

环境要求：虽然低相干干涉比激光干涉对环境振动的敏感度低，但高精度测量仍需要相对稳定的温度环境。温度变化会影响镜片材料的折射率和几何厚度，建议在20±2°C的环境下进行测量和比对。

光学装调中有一个朴素的道理：你无法控制你测量不到的东西。

中心偏差之所以在过去二十年中从"凭手感"进步到"亚微米级闭环控制"，一个重要前提是定心仪让偏心变得可测量、可量化、可反馈。空气间隔正在经历同样的过程——低相干干涉技术让藏在镜筒内部的间隔偏差变得透明，装调工程师不再需要靠"隔圈公差加起来估计一下"来判断间隔是否正确。

对于多镜片镜头制造而言，偏心和间隔是装配质量的两条腿。偏心测量已经成熟普及，空气间隔测量正在成为下一个行业标配。谁先把间隔数据纳入装配闭环，谁就能在良率和一致性上建立优势。

文中关于测量精度"亚微米级、重复性优于±1μm"为该技术路线的典型性能范围描述，具体指标以TRIOPTICS OptiSurf®各型号官方参数为准。不同型号的测量范围、精度和适用镜片数量存在差异，选型时应以实际被测镜头参数和厂家技术确认为准。
