红外光学中的冷光阑效率,从制冷探测器到冷屏匹配的完整逻辑
一台热像仪的探测器冷却到77K,F/1.2的镜头收集了前方的红外辐射——但镜筒内壁、镜框边缘和挡光环同样在"发热",它们的300K黑体辐射如果未经遮挡直接到达探测器,相当于在信号上叠加了一个巨大的背景光子流。冷光阑(Cold Stop)是制冷红外系统中被低估的元件——它不仅是物理孔径,更是热背景抑制的一道光学"门槛"。本文从冷光阑的基本原理、冷屏F数匹配和工程实现三个维度,介绍冷屏效率在制冷红外系统中的核心角色。

一、为什么制冷红外探测器需要冷光阑?
1.1 冷光阑的根本目的
制冷红外探测器的敏感元件工作在低温环境(60~120K),但在整个系统的光路中,探测器的视角不仅看到了前方的目标场景(入射光),还看到了来自镜筒内壁、镜片边缘挡光环等周边结构的热辐射。这些辐射来自300K的环境温度,其辐射度远大于来自远距离小目标的红外信号。

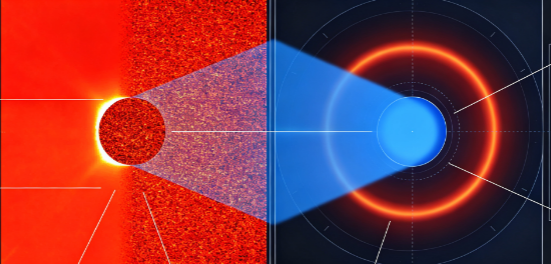

冷光阑的作用是限定探测器对前方光路的接收锥角——冷光阑的位置在探测器的正前方几毫米处,其温度和探测器一致(制冷至77~120K),自身发射的辐射几乎为零(普朗克辐射在100K时的峰值波长达29μm,远在红外探测器的工作波段之外)。
冷光阑的次级效应是物理阻挡镜筒内壁的热辐射到达探测器。冷光阑的小孔径+近探测器的位置=探测器的"视角锥"(或称"冷屏效率")=100%(理想情况:探测器完全看不到任何未经制冷的结构)。
1.2 冷屏F数与光学系统F数的匹配
冷光阑到探测器的距离dc与冷光阑的孔径D定义了冷屏的F数:
Fcold = dc / D
这个F数必须大于或等于光学系统的工作F数。如果F_cold > F_optical:冷屏孔径过大——探测器的视角大于光学系统的出瞳锥角,部分镜筒壁辐射可以"绕过镜头边缘"进入探测器的视角中——冷屏效率<100%;如果F_cold = F_optical:理想匹配——冷屏的视角与光学系统的出瞳锥角完全重叠,探测器的视场完全被光学系统的出瞳所覆盖,看不到任何镜筒壁的辐射。
二、冷屏效率的量化评价
2.1 冷屏效率的定义
冷屏效率(Cold Shield Efficiency, CSE)定义为:
CSE = 光学系统出瞳在探测器每个像素上的投影所覆盖的冷屏面积 / 探测器像素的总接收锥角面积
CSE = 100%是理想匹配。CSE < 85%已产生可察觉的杂散热背景——NETD(噪声等效温差)劣化10%~20%。
2.2 NETD与冷屏效率的关系
|
冷屏效率 CSE |
NETD劣化 |
应用影响 |
|---|---|---|
|
100% |
无劣化 |
制冷探测器的最优工作状态 |
|
90%~99% |
劣化5%~10% |
对远距离小目标的信噪比产生轻微影响 |
|
80%~90% |
劣化10%~20% |
在夜景或低对比目标检测中可察觉 |
|
< 80% |
>20%劣化 |
探测器信号被背景辐射弱化——不可接受 |
2.3 冷光阑的测量——冷屏效率的检测
探测冷屏是否"工作正常"的检测方法是使用点源扫描法:在检测平台上将红外点源(如小孔黑体源)以不同角度入射到冷光阑-探测器模块上,记录探测器的输出信号强度。当点源角度偏离冷屏F数对应的接收锥角时,探测器信号急剧下降——信号下降曲线中的"截止角"对应该方向的冷屏F数。通过扫描方向角,构建冷屏的三维接收锥图——偏离理想圆形的部分即为冷屏的制造偏差区域。
三、冷屏制造中的关键精度要求
3.1 冷屏中心与探测器像素中心的共轴对准
冷光阑的中心必须与探测器的有效像素区域的几何中心在同一光轴上。任何微米级的横向偏移使冷屏一侧的光锥"切割"了另一侧的冷屏遮挡——结果是冷屏效率在一个方向上降低,探测器在该方向上对背景辐射更敏感。
精密红外装调中,冷光阑-探测器的共轴对中精度要求为<5μm(对于像素间距10~25μm的制冷探测器)。这个精度量级与精密光学装配技术的要求在同一水平线上。
3.2 冷屏孔径的圆度和表面处理
冷屏的孔径应尽可能圆(圆度<5μm)。孔边缘的毛刺和粗糙度在红外镜头的成像光路中产生衍射和散射——冷屏作为一个物理"光瞳",它的边缘质量直接影响到达探测器的波前质量。
冷屏的内表面(面向探测器的表面)通常镀有高吸收率的黑色涂层(如黑漆或黑色阳极氧化层,吸收率>95%)。任何来自镜筒壁的杂散热辐射最终撞击冷屏内表面——被高效吸收而不是反射到探测器上。
四、从冷屏到系统的延展——红外光学检测的全面逻辑
冷光阑是红外光学系统中的一个核心技术点,但它的有效性依赖于系统级的多个同样重要的因素:
红外镜片镀膜质量:如果镜片的增透膜在红外波段失效(反射率>0.5%),多次反射产生的鬼像最终可能绕过冷屏到达探测器
红外镜筒内壁的挡光环设计:即使冷屏效率为100%,来自镜筒内壁的红外辐射如果未经挡光环抑制(通过多次反射逐步衰减),最终仍可能到达冷屏附近的探测器
红外镜头的绝对透过率测试:在红外波段的光学元件吸收率(如锗镜片的固有吸收)是可见光元件的数百倍——透过率的真实值需要实测验证
欧光科技代理的红外光学检测产品线(OptiCentric IR红外定心仪、ImageMaster系列多波段MTF测量仪)为冷光阑-红外镜头的系统级检测提供从单镜片到冷屏模块的完整测试方案。
冷光阑是红外光学系统中最简但至关重要的一个组件——它是一个制冷探测器前面的小孔径,但决定了探测器能看到多少来自前方目标的信号,以及多少来自镜筒壁的杂散红外背景。冷屏效率的100%和80%之间的差距,在战场上可能意味着目标的发现距离从5km降到3km。冷屏的F数匹配、共轴对中和内表面吸收率的每一个技术细节,都最终服务于一个简单但关键的系统目标——让探测器仅被来自前方目标的红外光照亮,而不是被自己镜头内部的热背景"淹没"。
-
