【实战笔记】Through-Focus曲线判读指南
很多读者私信问:Through-Focus扫描扫出来一条条"小山丘"似的曲线,到底该看什么?
这事儿操作上不算复杂:横轴找峰、纵轴看高、对比看分离。但真正难的是——曲线的不对称、视场间的错位、S/T曲线的间距,背后都对应着不同的像差和装调问题。不搞清楚这些形态对应的物理含义,看曲线和看天书差不多。
今天这篇就把Through-Focus曲线掰开揉碎讲清楚:拿到一份报告,先看什么、后看什么、看到什么特征对应什么问题。

一、为什么必须扫过焦点,而不是只测一个点
单点MTF只回答"这个焦面位置成像清不清"。Through-Focus扫描能回答四个更实用的问题:
-
最佳焦面在哪?——曲线峰值对应的对焦位置
-
景深有多大?——设定MTF阈值后,满足阈值的焦面区间宽度
-
像差是哪种?——曲线对称性、视场一致性、S/T分离形态
-
装调有没有问题?——Tilt或偏心会让不同方位角的曲线错位
这四个问题在量产环节尤其关键。以手机摄像头模组为例:1/3"传感器+12MP像素+F/1.8镜头的组合,景深只有3.6μm(LG Innotek 2016年JOSK论文数据)。这意味着AA制程的对焦精度必须小于景深,差1μm就糊。
低温红外镜头的工程实践中,调焦机构步长通常取5μm,扫描范围±2mm(中国光学期刊网2024年《低温红外镜头设计仿真方法及试验验证》),就是为了通过Through-Focus曲线精确定位最佳焦面。这种精度要求下,单点MTF根本不够用。
"Through-Focus不是测一个点,而是扫过焦点——MTF峰值定位最佳焦面,曲线宽度反映景深,不同视场峰值是否对齐判断场曲,曲线形状与高度揭示像差类型与平衡效果。"——CamAnalyzer 4.ThroughFocus SFR 技术文档
二、读图前先看"出生证明"——测试条件三件套
和MTF读图系列前几篇一样,第一步不是看曲线,而是看图注。Through-Focus曲线对测试条件更敏感,因为X轴本身就是被测变量。
对焦扫描范围与步长:从-0.2mm到+0.2mm、步长0.02mm是常见配置。但如果实际最佳焦面在扫描范围外,你看到的"小山丘"只是真实曲线的一侧,峰都看不见。手机模组景深只有3.6μm,扫描范围至少±30μm(KRISS 2016研究给出的下限),工业上一般放宽到两倍做安全余量。
空间频率取值:通常取奈奎斯特频率的1/4到3/4。比如200 lp/mm的奈奎斯特,看50-150 lp/mm这段。频率太低,曲线对像差不敏感;频率太高,噪声主导,曲线抖动看不清趋势。EckOp的实操建议是"half to three fourths of the maximum"。
视场选择:中心、0.3、0.5、0.7、全视场至少要全覆盖。场曲和像散都是视场敏感像差,中心看着好的镜头,边缘可能完全对不上焦。Lensrentals做相机镜头Through-Focus扫描时,会在中心和四个角落各扫一遍——5条曲线拼在一起才能看出全视场表现。
看完这三件套,再看曲线才有意义。否则就是拿别人的体检报告给自己开药方。
三、没问题的Through-Focus曲线长什么样
在说"问题曲线"之前,先建立一个"参考曲线"的基准。一个无像差的光学系统,Through-Focus曲线应当是对称的单峰,峰值在X=0(也就是最佳焦面),向两侧以艾里斑弥散规律衰减。
为什么是对称的?几何光学的弥散斑直径随离焦量线性增加——焦前0.1mm和焦后0.1mm,理论上弥散斑一样大。再加上衍射艾里斑的权重,整条曲线就是一条对称的"钟形"。
对称的陡峭程度取决于F数。F数越小,焦深越浅,曲线越窄越尖;F数越大,焦深越深,曲线越宽越缓。一个粗略的经验公式:焦深 ≈ ±2λ·F²(适用于可见光单色光)。F/2.8的镜头在550nm波长下,焦深约±8.6μm;F/4的镜头约±17.6μm。
记住这个特征:没有问题的Through-Focus曲线 = 对称 + 单峰 + 钟形 + 宽度符合F数预期。偏离其中任何一条,都对应特定的像差或装调问题。

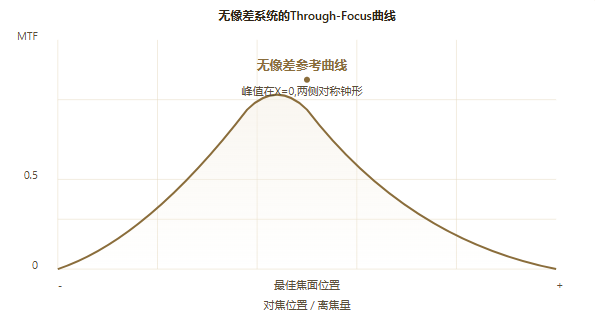

图1:完美Through-Focus曲线——对称、单峰、钟形、宽度符合F数预期
四、五种"问题曲线"怎么判断
这是最关键的部分。曲线偏离完美形态,一般就是这五种典型情况,对应五种不同的工程问题:
① 峰值偏移——多半是球差
你会看到:曲线峰值不在X=0位置,偏向一侧(焦前或焦后),而且下降速率不对称——一侧陡、一侧缓。
背后的原因:球差让不同孔径高度的光线不交于同一点。边缘光线和近轴光线有各自的最佳焦面,Through-Focus曲线测的是综合MTF,峰值落在两者的折中位置,而不是近轴焦面。
方向怎么定:正球差(边缘光线交点更近镜头)的镜头,曲线峰值偏向焦后;负球差则偏向焦前。《Journal of Optometry》2010年研究用±0.20μm的球差仿真Through-Focus MTF,正负球差导致曲线两侧的非对称性完全相反。
这种情况下怎么办:看光圈收缩一档(f/1.4→f/2.8)后曲线是否对称化。如果收缩光圈后峰值回到X=0且对称,是球差;如果不变化,要考虑是设计残留像差还是装调引起的应力。
② 多视场峰值错位——场曲来了
你会看到:中心视场和边缘视场的曲线峰值出现在不同X位置,中心在X=0附近,边缘偏移到+0.1mm甚至更远。
背后的原因:场曲的本质是"成像面是弯曲的"——Petzval曲率让不同视场的最佳焦面沿轴向分散。中心视场和边缘视场物理上就不可能同时落在同一探测面上。
这种情况下怎么办:
-
如果只是Petzval曲率,S曲线(弧矢)和T曲线(子午)峰值会同步偏移,间距很小
-
S/T曲线峰值错位但两两同步,说明场曲主导
-
看EckOp的实测案例:550nm单色光下,一只9.4度视场镜头,Petzval曲率图给出0.23mm的弯曲量,但Through-Focus曲线实测只有0.15mm——Petzval近似图比实际放大了50%。所以"测"比"算"更可信
③ S曲线与T曲线分离——像散
你会看到:同一视场的Through-Focus曲线,弧矢(S)和子午(T)两个方向不重合,出现"双峰"或"错位峰"形态。两个峰之间的轴向距离就是像散量。
背后的原因:像散让互相垂直的两个方向(径向与切向)的最佳焦面分离,形成两个独立的"小山丘"。
这种情况下怎么办:
-
轴上(中心视场)S/T分离,是设计残留像散,需要重新优化
-
轴外S/T分离,是正常的子午/弧矢像散,看量级是否在设计余量内
-
Lensrentals做镜头质检时,把"子午-弧矢峰位差"作为量化指标——某镜头设计指标是<0.2mm,实测0.15mm就PASS
④ 不同方位角曲线错位——Tilt或偏心
你会看到:把镜头转90度再测一次,Through-Focus曲线在X方向整体平移。或者四个象限的边缘视场曲线,峰值位置各自不同。
背后的原因:镜头相对探测器有倾斜或偏心时,不同方位角的"等效焦面"不一样——本质上是一种"楔形"装调误差。
这种情况下怎么办:
-
这个最容易在AA制程中发现。一旦Active Alignment的5-6个自由度没调到位,Tilt分量会让SFR-Through-Focus的峰值位置出现方位角依赖性
-
Lensrentals案例:某镜头四个角的切向曲线峰值位置最大相差0.5mm,这是明显的场倾斜(Field Tilt),不是设计问题,是装调问题
⑤ 曲线"矮胖"——离焦容忍度不够
你会看到:曲线峰值不高(MTF<0.5),且向两侧下降很快,宽度很窄。即使峰值位置对,稍有装配误差就大幅掉MTF。
背后的原因:F数大、像素小、焦距短,焦深就浅。F/1.8+12MP手机镜头的景深只有3.6μm——曲线窄是物理规律,不是质量问题。
这种情况下怎么办:
-
看景深是否覆盖你的装配公差带。公差带宽度必须小于景深
-
如果曲线窄到无法容纳公差,方案有两个:缩光圈(损失进光量),或者改用主动对焦AF模组

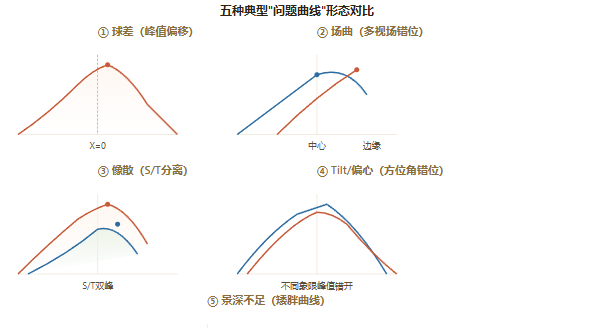

图2:五种Through-Focus曲线异常形态——分别对应球差、场曲、像散、Tilt、景深不足
五、三步读图法:找峰、看对称、看分离
拿到一份Through-Focus报告,按下面三步走,基本能在五分钟内判断系统状态:
找峰:看每条曲线的最高点对应的X位置。所有曲线峰值都在X=0附近,说明对焦正常;某条偏移了,说明该视场或该方向存在像差或装调偏差。
看对称:以峰为中线,看左右两半是否对称。一条曲线不对称,多半有球差;多条曲线峰值位置不重合但形状相似,可能是场曲或偏心。
看分离:同一视场下S/T曲线(如果有)的峰位差。S/T峰位差大于设计值,像散超差;S/T形状不同但峰位相同,可能是彗差或高频噪声。
三步走完都没异常,大概率可以放行。哪一步出问题了,回到第四节对照着找原因。
六、怎么定最佳焦面和景深
两个关键量的提取方法:
最佳焦面:曲线峰值对应的X位置。KRISS 2016年的研究里,5点抛物线WLS(加权最小二乘)拟合是手机模组量产的标准做法——直接读曲线峰值的误差大,因为扫描步长往往超过真实景深。拟合能把峰值定位精度从步长级别提升到子步长级别。
景深:设定MTF阈值,看曲线在阈值线以上的X区间宽度。
-
常用阈值MTF=0.2("可接受清晰度")
-
ImageMaster® Universal软件里有现成的"depth of focus"功能,扫完Through-Focus直接输出DOF值
-
EckOp案例:一只镜头在MTF>0.2下景深为-0.14到+0.07(21个单位),单位是mm则容易满足机械设计,单位是μm则极难——单位一定要换算正确
如果对温度敏感的系统(如低温红外镜头),还要做变温Through-Focus扫描。大口径主焦点式光学系统的实测数据是-40℃~+50℃范围内焦面漂移可达0.72mm(《光学学报》案例),必须做温补设计。每个温度点都要重新扫一条Through-Focus曲线,找到该温度下的最佳焦面,再做焦面跟踪。
七、在ImageMaster传函仪上怎么扫——操作流程
以昨天那台ImageMaster HR为例,Through-Focus扫描的工程流程大致是:
装夹样品:把被测镜头固定到ImageMaster的样品台,确认光路对准。HR的垂直样品台比Universal的卧式更稳,批量测量时优先选HR UP(气浮轴承版本)
设置扫描范围:根据预估焦深范围设定X轴扫描起止点和步长。手机模组扫描范围至少±30μm,步长2-5μm;高端镜头可以从-0.5mm到+0.5mm起步
设置空间频率:选奈奎斯特频率的1/4-3/4作为代表频率。也可以多频扫,但数据量大,先看单频趋势
设置视场点:至少中心+0.7视场+全视场三档。需要详细诊断时加0.3、0.5两个中间点
启动扫描:软件自动移动像面/样品,在每个位置采集MTF
数据拟合:5点抛物线WLS拟合定位峰值,输出最佳焦面、景深、S/T分离量等参数
ImageMaster® Lab软件支持脚本化批量处理——同一批产品可以用同一套Through-Focus脚本扫,工程师下班前放上样品,第二天早上数据全部ready。
八、四个常见的Through-Focus翻车点
扫得好好的,结果解读错了,等于白扫。四个最常见的坑:
翻车点一:扫描范围不够,看到的是半条曲线
手机模组景深3.6μm,但AA装调误差可以到±10μm。如果只扫±5μm,看到的"小山丘"只是真实曲线的一小段,峰都看不见,更别说定位。解决办法:先做粗扫(±200μm,步长20μm)找大致范围,再做精扫(±30μm,步长2μm)。
翻车点二:只看中心视场就下结论
中心看着曲线漂亮、峰值在X=0、MTF=0.8,PASS——但边缘视场曲线峰值已经跑到+0.2mm去了。这不是"通过",这是"场曲"。装到整机后,照片中心清楚、边缘糊。规则:中心PASS不算PASS,全视场PASS才算PASS。
翻车点三:把Tilt误判为设计问题
四条曲线峰值位置都不同,以为是镜头设计缺陷,其实是AA制程Tilt分量没调干净。区分方法:把镜头从夹具上取下来重新装一次再扫,如果问题消失→装调问题;如果问题还在→设计或元件问题。复测一次能省一轮返工。
翻车点四:忽略温度对Through-Focus的影响
常温扫完曲线没问题,产线温度一上去最佳焦面漂了0.1mm——这是热差,不是质量问题。解决办法:变温扫描(-40℃~+50℃扫一组),把每个温度下的最佳焦面记录下来,做温补设计。低温红外镜头和大口径主焦点系统都吃这个亏。
九、检查清单——拿到Through-Focus报告先过这9项
报告判读检查清单
-
扫描范围:是否覆盖了预估焦深范围?最佳焦面是否在扫描区间中部?
-
步长:步长是否小于真实景深的1/3?过粗的步长会丢失峰值精度
-
空间频率:用的是单频还是多频?频率值是否在奈奎斯特1/4-3/4区间?
-
视场覆盖:是否包含中心加边缘全视场?只测中心PASS不算PASS
-
峰值位置:所有曲线峰位是否在X=0附近?偏离量是否在设计余量内?
-
对称性:每条曲线左右两半是否对称?不对称可能是球差或应力
-
S/T分离:同视场S/T峰位差是否在设计值内?超差说明像散问题
-
方位角一致性:旋转90度或四个象限的曲线是否一致?不一致说明Tilt或偏心
-
景深余量:MTF阈值下的景深区间是否覆盖装配公差带?不覆盖方案要调整
9项全过,可以签字放行。任一项不过,对照第四节找原因。
参考资料
[1] Kwon J H et al. Performance Evaluation of MTF Peak Detection Methods by a Statistical Analysis for Phone Camera Modules. Journal of the Optical Society of Korea, 2016, 20(1): 150.
[2] Optical quality assessment of whole slide imaging systems for digital pathology. Optics Express, 2015, 23(2): 1319.
[3] Marcos S et al. Depth-of-Focus and its Association with the Spherical Aberration Sign. Journal of Optometry, 2010.
[4] EckOp. Through Focus MTF for a Real Lens.
[5] Lensrentals. Developing a Rapid MTF Test for Photo and Video Lenses. 2018.
[6] 低温红外镜头设计仿真方法及试验验证. 中国光学期刊网, 2024.
[7] 大口径主焦点式光学系统的设计与装调. 光学学报.
[8] ImageMaster® Universal / HR 产品手册, TRIOPTICS GmbH.
