【产品应用】ImageMaster HR：±0.005背后的研发级MTF测量逻辑

做光学研发的同行大概都有过这种经历：同一颗镜头，今天测的MTF和上周测的差了三四个点，你分不清是镜头本身变了还是仪器在"呼吸"。找供应商对数据的时候更头疼——你的MTF曲线和对方的不在一个量级上，到底是设计差异还是测量系统差异？

这个问题在高端镜头研发里几乎天天碰到。手机镜头从5P到7P、像素从1200万到2亿；车载镜头要过-40°C到+120°C全温域验证；红外镜头在长波波段连靶标都不好打。这些场景对MTF测量仪的核心要求不是"能不能测"，而是"测出来的数据你敢不敢信"。

今天聊聊TRIOPTICS ImageMaster® HR系列——这台被国内各大实验室广泛采用的研发级MTF测量仪，它的±0.02精度和±0.005重复性到底意味着什么，以及选型时容易踩的几个坑。

一、五型号产品线：不是一台设备，是一个研发矩阵

很多人以为ImageMaster HR就是"一台"MTF测试仪，实际上它是一个覆盖不同光谱、不同精度等级、不同应用场景的产品矩阵。搞清楚五款型号的定位差异，是选型的第一步。

几个关键区别需要说明：

HR vs HR MAX：HR用的是透射式准直镜（折射式），MAX换成了反射式镜面准直镜。透射式的好处是光路简单、成本可控，但在宽光谱应用中存在色差问题；反射式用镜面折叠光路，天然没有色差，适合需要覆盖多个波段的场景。MAX的准直镜焦距范围也从50-500mm扩展到了50-1000mm。

HR vs HR UP：精度数字一样都是±0.02，但UP的重复性更优——靠的是气浮轴承样品台。普通HR用机械轴承，UP换成气浮后径向跳动大幅降低，长时间测量的漂移更小。如果你需要连续跑几十颗镜头做批次对比，UP的优势就出来了。

HR 2是什么：HR 2是2025年发布的换代版本，软件升级为MTF Studio，测量样品范围扩大，所有参数重复性进一步提升。可以理解为"HR的二代机"，核心精度体系不变，但软硬件体验全面刷新。

二、±0.005重复性：这个数字到底意味着什么

MTF测量重复性±0.005，意思是同一颗镜头、同一台设备、同一操作条件下反复测量，MTF值的波动范围不超过±0.5个百分点。

这个数字放在研发场景里意味着什么呢？举个例子——

假设你在评估一颗手机镜头，设计MTF在100lp/mm处是0.45。如果仪器重复性只有±0.02（很多国产设备标称的指标），那你实测值在0.43到0.47之间波动都算"正常"。但0.43和0.47对设计判断来说差别太大了——0.43可能让你觉得这颗镜头公差太紧需要放宽，0.47可能让你觉得设计余量足够可以量产。一个仪器的重复性，直接决定了你的设计决策方向。

±0.005则把波动范围压缩到了0.445到0.455，对于绝大多数设计公差分析来说足够可信了。这就是为什么研发实验室愿意为这个数字付溢价——不是追求参数好看，是追求数据敢信。

HR UP把重复性从±0.005进一步压到这个量级的稳定区间，靠的是三个硬件支撑：

气浮轴承的核心优势不在单次测量，而在批量测量场景。当你需要连续测20颗镜头做公差统计分析时，机械轴承的磨损和热膨胀会引入渐进性偏差，而气浮轴承的非接触特性从根本上消除了这个误差源。

三、全参数输出：不止是MTF

有些工程师选MTF仪时只盯着MTF精度，忽略了设备能输出多少参数。实际上研发阶段需要的从来不只是MTF一条曲线——你需要知道镜头的整体像质表现，才能定位设计问题。

ImageMaster HR系列可输出的参数清单：

这些参数不是"越多越好"的噱头。举个例子，做手机镜头的工程师知道CRA（主光线角）匹配有多重要——CRA偏差超过1°可能导致传感器颜色串扰。HR的CRA精度±1°、重复性±0.4°，配合MTF数据可以同时评估成像质量和光路匹配度，省去单独配一台CRA测试设备。

再比如Through-Focus MTF（离焦MTF扫描），这是判断场曲和像散方向的利器。7.16发的那篇MTF读图指南里讲过，Through-Focus曲线的峰位偏移直接告诉你场曲方向，子午弧矢峰位分离量化像散大小。HR能自动完成Through-Focus扫描并输出完整数据，不用手动调焦逐点测。

四、四大实战场景：什么情况选什么配置

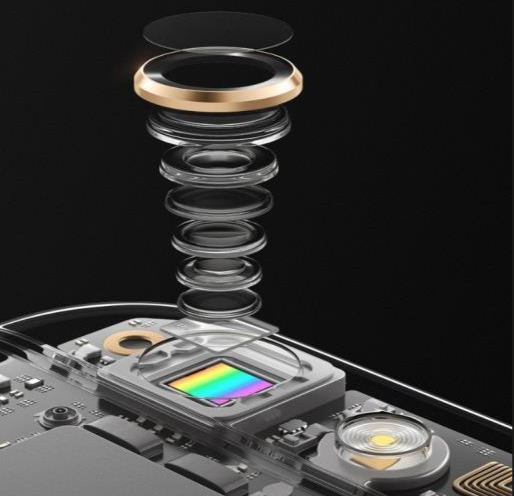

场景一：手机镜头研发对标

手机镜头的特点是口径小（Φ3-8mm）、视场大（±40°-±60°）、空间频率高（200-500lp/mm）。研发阶段需要把设计MTF和实测MTF做精确对比，重复性是第一指标。

推荐配置：HR VIS（450-750nm），空间频率0-500lp/mm（最高可达1000lp/mm取决于样品），±110°离轴角覆盖手机镜头全视场。如果预算允许升级到HR 2，新软件MTF Studio的批量测量和自动对比功能可以显著提升研发迭代效率。

场景二：车载镜头温控验证

车载镜头的核心挑战不是常温MTF，而是-40°C到+120°C全温域的MTF一致性。dn/dT折射率漂移、CTE热膨胀失配、胶水应力释放，每个因素都可能让常温合格的镜头在极端温度下MTF掉十几个点。

推荐配置：HR TempControl。标准温控范围-10°C到+120°C，升级版覆盖-40°C到+120°C。在温控舱内直接测MTF、EFL、FFL随温度的变化曲线，比拆出来等回温再测靠谱得多。欧光官网7.24发的那篇文章提到的车载镜头MTF温漂30%实测案例，就是靠这种温控型设备才能拿到数据。

场景三：红外镜头检测

红外镜头的MTF测量和可见光完全是两回事。长波红外（8-12μm）的衍射极限远低于可见光，50lp/mm以上空间频率的MTF就非常低了。靶标对比度、探测器噪声、背景辐射都会影响测量质量。

推荐配置分两种情况：

• 纯红外镜头（Ge/Si材料）：HR IR或HR MAX IR。HR IR覆盖LWIR 8-12μm，MTF精度±0.03（红外波段衍射极限限制）；HR MAX IR覆盖NUV到LWIR全光谱，适合需要可见光+红外双波段对比的科研场景。

• 双波段或多波段镜头：HR MAX IR是唯一选择。一套设备覆盖0.4μm到12μm，不用换仪器。

场景四：半导体高分辨率镜头

半导体光刻物镜、检测镜头等高端应用对MTF测量的要求接近极限——空间频率可能到300lp/mm以上，MTF精度要求优于±0.02，而且镜头本身价值极高，不能因为测量造成损伤。

推荐配置：HR UP + 长焦距准直镜（50-1000mm）。气浮轴承保证长时间测量的稳定性，Φ200mm通光口径和10kg承载可以应对大口径科研镜头。如果涉及紫外波段（如365nm i线光刻），需要选配NUV选项。

需要说明的是，极紫外（EUV）物镜的波像差评价通常用干涉仪而非MTF仪——7.07那篇DUV vs EUV的文章讲过，EUV是全反射系统，面形精度0.1nm RMS级别，MTF测量在这个精度区间已经不是首选方法。HR UP在半导体领域的定位是DUV及以下物镜的研发级检测，不是EUV。

五、测量不确定度：别只看精度数字

选MTF仪最容易忽略的一点——精度数字和测量不确定度不是一回事。

ISO 11421:2025（OTF测量不确定度标准）列出了MTF测量的主要误差源：

把这些误差源合成之后，你会发现标称±0.02精度的设备，实际测量不确定度可能到±0.03-0.05（k=2）。ImageMaster HR的优势在于：它的误差预算分配更合理——准直镜质量、机械稳定性、对焦精度每个环节都控制在较低水平，合成不确定度也更可控。

这也是为什么费恩科技引入Trioptics传函仪时特别提到"可见光范围内MTF测量不确定度可达0.05-0.06(k=2)"——这个数字已经把所有系统误差算进去了，比单纯看精度数字更有参考价值。

六、选型对比与翻车点

翻车点一：精度=不确定度。±0.02是精度（accuracy），不是测量不确定度（uncertainty）。选型时要问供应商要完整的不确定度预算，别只看一个数字。特别是跨实验室对标数据时，不确定度差异可能是数据分歧的根源。

翻车点二：空间频率选错。HR标称500lp/mm，但这取决于样品。高空间频率需要高NA准直镜和高分辨率探测器配合，不是任何镜头都能测到500lp/mm。手机镜头可以，红外镜头在50-100lp/mm就是极限了。选型前先确认你的镜头截止频率在哪个范围。

翻车点三：拿研发设备干量产的活。HR是研发级设备，测量节拍以分钟计。如果产线需要秒级全检，应该选ImageMaster PRO系列。欧光官网7.24那篇文章讲得很清楚：研发端配HR 2或Universal，量产端部署PRO——这是行业龙头的标准配置逻辑。

翻车点四：忽略光谱匹配。MTF是波长的函数。如果你的镜头设计在532nm，测量时用卤素灯宽带光源，MTF曲线和设计值就没有可比性。HR支持选配不同波长滤光片和光源，测量前必须确认光谱条件与设计一致。

和ImageMaster家族其他成员的关系

最后理清一下ImageMaster系列内部的定位关系，避免选型时搞混：

HR系列（本文主角）：研发级，立式结构，小到中型镜头，高精度高重复性。MTF精度±0.02、重复性±0.005的标杆。

Universal系列：也是研发级，但卧式（水平）结构，适合中大型镜头。光谱覆盖更宽（200-13000nm），稳定性更好。如果镜头太大太重，HR放不下就选Universal。

PRO系列：量产级，秒级测量节拍，产线全检用。精度略低于HR（±0.03量级），但速度和自动化程度高。7.14那篇CamTest文章里讲过的ProCam AA系统就是和PRO系列配合的产线方案。

专用型号：ENDO PRO（内窥镜）、Lab AR（AR波导）、PRO Display（屏下摄像头）、PRO 10 Wafer（晶圆级）——这些是针对特殊光学元件的专用版本，在HR通用平台上做了光路和软件定制。

一句话总结：HR是研发实验室的"万能尺"，精度和重复性在行业里是标杆；量产检测请走PRO系列；特殊应用选专用型号。如果你不确定该选哪个，欧光科技提供委托检测服务，先送样测一轮再决定。

参考来源：TRIOPTICS官网ImageMaster HR产品页及技术手册；欧光科技官网7.24手机镜头与车载摄像头MTF检测文章；ISO 11421:2025 OTF测量不确定度标准；
