WaveMaster波前传感器：光刻物镜装调里的"实时眼睛"

摘要：装调光刻物镜时，MTF曲线合格未必代表系统真的"调好了"。WaveMaster波前传感器把像差拆成Zernike语言，让装调从"看结果"变成"看原因"。

一、MTF合格，成像为什么还会糊？

做光刻物镜装调的工程师，大多遇到过这种场景：整机组装后，MTF仪上的曲线看起来还行，低空间频率也没掉，但曝光出来的线宽就是不均匀，边缘场点时不时冒出一两个"坏点"。

回头查偏心、查空气间隔、查面形，都OK。问题到底在哪？

MTF是成像质量的结果指标。它告诉你系统最终能分辨多少，却不直接告诉你是球差、彗差、像散还是高阶像差在作怪。几种像差在MTF曲线上可能互相抵消，结果看起来"正常"，实际曝光时各自发力，线宽均匀性就出问题。

波前测量不一样。它直接测通过光学系统后的波前相位，把像差拆成Zernike多项式系数：离焦、倾斜、球差、彗差、像散……每一项都能对应到具体装调变量。

MTF是体检报告里的"综合评分"，波前是"分项指标"。要精准装调，只看总分不够，必须看分项。

WaveMaster在光刻物镜装调里的核心价值就在这里：不是等结果出来再返工，而是在现场就把原因找出来。

二、Shack-Hartmann：把波前切成"小镜子"看

WaveMaster系列用的是TRIOPTICS成熟的Shack-Hartmann（夏克-哈特曼）波前传感技术。原理不复杂，但很巧妙：

图1 Shack-Hartmann波前传感器工作原理：波前被微透镜阵列分割，光斑偏移量反映局部波前斜率

入射波前被微透镜阵列切成许多小子孔径；每个子孔径在CCD/CMOS上聚焦成一个光斑；理想平面波的光斑落在参考位置；畸变波前的光斑会偏移，偏移量正比于局部波前斜率；把所有子孔径的斜率积分起来，就能重构整孔径波前，并拟合出Zernike系数。

相比传统干涉仪，Shack-Hartmann有几个特别适合工程现场的优点：

不用参考光、抗振动、动态范围大，这几个特性让Shack-Hartmann特别适合装调现场的实时反馈。光刻物镜装调不是实验室环境，压电致动器在动，工装在换，气流和温度都在变，太娇贵的仪器撑不住。

三、WaveMaster产品家族：从单镜研发到晶圆量产

TRIOPTICS的WaveMaster不是一台仪器，而是一个覆盖不同场景的产品族。选型前先想清楚三个问题：测单镜还是系统？研发还是量产？要不要轴外视场？

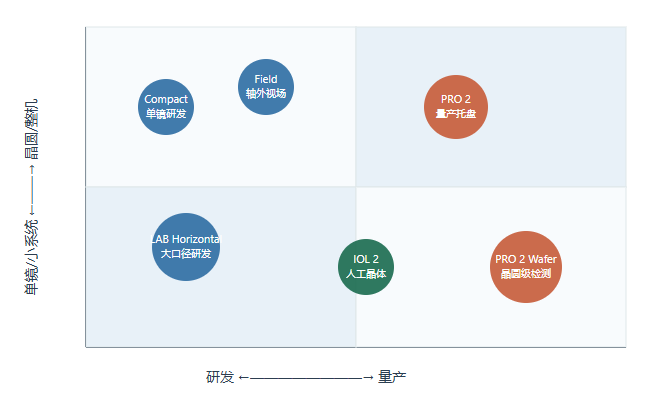

图2 WaveMaster产品家族定位：横轴为研发到量产，纵轴为单镜/小系统到晶圆/整机

整个产品族有几个共同技术底座：

• 空间分辨率：138×138微透镜阵列；

• 精度：波前测量<λ/20 RMS（典型）；

• 重复性：<λ/200 RMS；

• 动态范围：2000λ，能覆盖从粗磨到成品的大跨度像差；

• 软件：实时输出PV、RMS、Zernike、PSF、MTF、Strehl比，支持与Zemax/Code V设计数据对比。

对半导体场景来说，PRO 2 Wafer最有特点。晶圆级光学（WLO）一片晶圆上可能有数百颗微透镜，传统MTF检测要么抽检、要么效率极低。PRO 2 Wafer用晶圆托盘全自动上下料，单颗不到3秒，每小时可检超过1800颗，同时输出每颗的波前和Zernike数据——这对产线追溯和工艺优化很重要。

四、光刻物镜装调：波前为什么是"前置指标"？

在半导体光刻里，波前误差直接决定曝光图形的分辨率和套刻精度。DUV和EUV光刻物镜的装调，本质上都是把系统波前收敛到设计目标。

1. DUV光刻物镜：波前是最终判据

DUV投影物镜通常由20–30片熔石英和氟化钙透镜组成，偏心、倾斜、间隔误差都会转化为系统波像差。Nikon早期把Shack-Hartmann用于光刻物镜波像差绝对检测（P-PMI），检测精度可达19 mλ RMS，5小时内两次测量重复性0.1 mλ RMS，不同传感器偏差仅0.6 mλ RMS。

在DUV物镜装调中，波前传感器已经能分辨到设计余量的边缘。MTF只告诉你"能不能分辨"，波前告诉你"还有多少调整余量"。

2. EUV光刻物镜：全反射系统的波前闭环

EUV光刻物镜是全反射架构（ZEISS典型为6面非球面反射镜），没有折射透镜，所有像差靠反射镜面形和位置补偿。装调逻辑和DUV不同：

DUV：元件检测 → 逐片定心 → 间隔控制 → 系统MTF/WFE验证
EUV：初始装配 → 波前采集（如PSDI） → 误差分解 → 压电致动器闭环调整 → 真空验证

在这个闭环里，波前传感器不是最终检测工具，而是整个装调过程的"眼睛"。EUV反射镜面形精度要求亚纳米级，系统波前RMS收敛到1nm以下，没有实时波前反馈，六面镜协同调整根本做不下来。

3. 晶圆级光学：PRO 2 Wafer的量产价值

半导体先进封装里，WLO晶圆堆叠、硅光子学耦合、LiDAR收发模组都需要大量微光学元件。这些元件口径小、数量大、一致性要求高，传统抽检风险大。PRO 2 Wafer的方案是：

• 4"/6"/8"晶圆整盘放入；

• 自动识别晶圆方向；

• 每颗微透镜/微镜<3秒完成波前检测；

• 自动输出每颗的Zernike系数、Pass/Fail判定、数据追溯。

相比只测MTF，波前检测能提前发现局部面形缺陷、镀膜应力、注塑不对称等工艺问题，把信息反馈给前道（研磨、压印、镀膜），而不是等到模组装机后才发现。

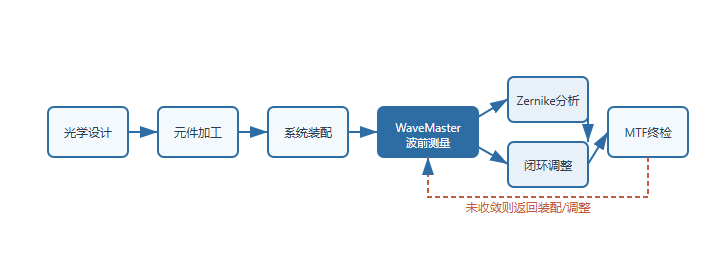

图3 光刻物镜装调中的波前闭环：WaveMaster把系统误差翻译成Zernike语言，指导闭环调整

五、一个容易忽略的细节：重力也会改波前

做高精度物镜装调时，很多人会忽略：光学元件的姿态会改变自身面形，进而改变系统波前。

《光电工程》2015年的一项研究显示，在90nm DUV光刻物镜中，仅考虑重力变形，透镜非球面变形RMS最大可达50.877 nm；施加边缘补偿力后，单面变形降至26.675 nm，但系统波像差RMS却从0.041λ增大到0.055λ。

这说明：不是单个元件面形越小，系统波前就越好。系统波前是各元件误差耦合后的结果，某些"变形"在系统层面可能恰好互补。要理解这种耦合，必须测系统波前，而不是单个元件面形。

WaveMaster在装调现场测的就是系统波前，把多面镜的误差叠加结果呈现出来，工程师再决定调整哪一片、调多少。这种系统级反馈，单点面形检测替代不了。

六、选型与实战：别把波前当MTF用

WaveMaster选型的核心，不是挑最贵的型号，而是先明确四个问题：

1. 测透射还是反射？ 透射测系统波前/透镜，反射测表面面形/曲率半径。Compact Universal同时支持两种模式。

2. 波长多少？ 可见光532nm是标配，DUV需扩展365nm/405nm，近红外可扩展至1064nm。

3. NA和口径？ 样品NA必须匹配传感器NA，口径超过14mm需选LAB Horizontal或大口径定制。

4. 研发还是量产？ 研发用Compact/Field/LAB，量产用PRO 2/PRO 2 Wafer。

四个常见翻车点：

• 把波前当MTF看：波前给出的是像差分布，不是成像对比度。要结合PSF/MTF模块才等价。

• 只看PV不看Zernike：PV是最大谷峰差，Zernike系数才是装调的语言。彗差大可能是偏心，像散大可能是倾斜或柱面误差。

• 忽略装夹姿态：样品倾斜引入的像差会被误当成元件本身问题。Compact/LAB有自动定心辅助，但夹具设计仍是关键。

• 温度漂移不当回事：波前测量精度到λ/200，温度变化导致折射率漂移和结构变形，可能直接把精度吃掉。恒温±0.5°C是底线。

光刻物镜装调的境界，不是老师傅凭手感把MTF曲线"搓"上去，而是把系统误差拆成可量化、可定位、可调整的参数，再用自动化设备闭环收敛。

WaveMaster波前传感器在这个闭环里干的是"翻译"：把光束的相位畸变翻译成Zernike系数，把Zernike系数对应到具体装调动作，让装调从经验驱动变成数据驱动。

对工程师来说，它最大的价值不是精度数字本身，而是让"为什么没调好"这个问题，终于有了可见的答案。
