从"装上去"到"对准"：CamTest与ProCam如何打通相机模块的检测装调闭环

手机镜头50MP主摄、车载ADAS 8MP前视、AR眼镜微型光机——这些模组有一个共同痛点：镜头和传感器之间的光轴，从来没有天然对齐过。

装上去容易，对准难。一枚中心清晰但四角模糊的车载摄像头，足以让自动驾驶的侧向感知产生致命偏差。传统螺纹锁附工艺靠机械公差累积来控制精度，当像素间距从3μm缩到1.4μm、景深降到个位数微米时，公差堆叠出来的偏差已经远超可接受范围。

解决问题的核心思路只有一个：装的时候当场测，测完当场调，调好再锁住。这就是AA（Active Alignment，主动对准）的逻辑——以成像质量为唯一判据，实时决策、实时闭环。

TRIOPTICS的CamTest®和ProCam®系列就是沿这条线搭起来的：CamTest负责"测"，ProCam负责"测+调+锁"，从研发验证到量产终检一路覆盖。

一、CamTest®：先测清楚再动手

相机模块的检测和传统镜头检测有一个本质差异：传感器已经装在里面了。这意味着你不能再拆开来单独测镜头MTF——必须对着通电的传感器拍图，从图像反推光学质量。

CamTest®系列的设计逻辑就是围绕这个差异展开的。四款模块各有侧重，可独立运行，也可以两三组合：

图1 CamTest Smart — 一台设备覆盖全部基本成像质量特性

容易忽略的区分：MTF模块测的是"光学成像质量"，Spectral模块测的是"传感器光电特性"。很多产线只跑MTF不做Spectral——这意味着白平衡偏移、动态范围不足这些传感器端的问题完全不被检出，到了终端用户手里才发现暗光下噪点炸裂。

CamTest® R&D — 研发型全能设备

离轴角度±110°，物距0.5m→无穷远可调，覆盖VIS/NIR/LWIR多波段。主体架构基于ImageMaster® HR升级，模块切换快速简易，2秒即可出MTF数据。相机接口支持MIPI/SPI/USB/FireWire/CamLink/GigE/自定义CAN等。

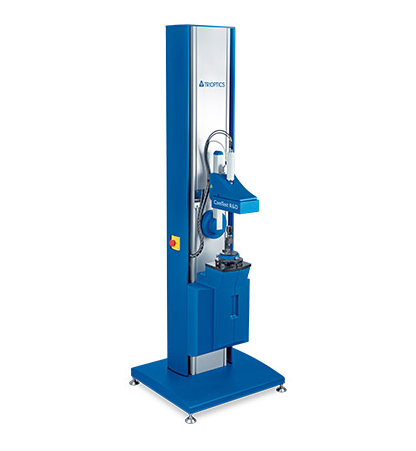

图2 CamTest R&D — 离轴±110°，多波段，研发级全能检测平台

CamTest® Smart — 100%终检紧凑方案

将四模块核心能力压缩进一台设备：MTF+SFR+畸变+像面倾斜+OECF+动态范围+白平衡+相对照度，一台设备覆盖全部基本成像质量特性。适合中小批量灵活切换，转换时间快。

温度验证：不能省的最后一关

车载模组的检测有个绕不过去的坎：常温合格≠高温合格。塑料透镜dn/dT是-100×10⁻⁶/K（玻璃才+2×10⁻⁶/K），温度漂10°C焦距偏移超过0.5%。

CamTest® TempControl — 温度-MTF在线验证

-40°C到+120°C温控舱内在线MTF监测，不用拆出来再放进环境箱来回折腾，直接在变温过程中连续采集数据，画出温度-MTF曲线，找到MTF掉到合格线以下的临界温度点。CamTest® Focus OEM更专为产线集成设计——行业领先的变焦光管+ProCam®聚焦测量软件，2秒即可检查成像质量，高扫描速度缩短周期。

二、ProCam®：测完当场调，调完当场锁

检测发现问题之后怎么办？传统流程是"测完→标记不合格→返工→再测"，费时费力且返工成功率不稳定。ProCam®的思路是装测一体：六轴平台实时调整+MTF实时反馈+UV固化即时锁定，一台设备完成闭环。

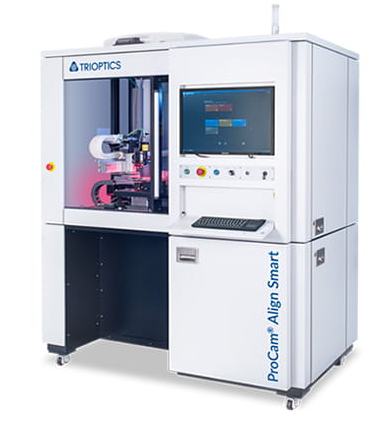

图3 ProCam Align Smart — 六轴AA + 自动涂胶 + UV固化，一体化闭环

三条产品线，三种节奏

三条线的核心差异在于是否带六轴AA能力和自动化程度。Test系列是纯检测（相当于把CamTest模块集成到平台化架构），Align Smart加了六轴运动平台和UV固化，Inline则进一步加上自动上下料和MES对接。

六轴AA的三个关键数字

📍 定位精度±1μm，重复定位±0.5μm——比手动螺纹调整的精度高两个数量级

📐 角度精度±0.003°——0.5°倾斜让边缘MTF掉15pp，±0.003°将影响压缩到可忽略

⚡ 单模组装调<10秒——量产Inline机型UPH可达360pcs/h

六轴的必要性来自一个简单事实：四轴（X/Y/Z/θz）只能保证中心对准，无法补偿θx/θy倾斜。倾斜导致的场曲效应让画面边缘解析力急剧下降——中心看着还行，四角已经糊了。这在车载ADAS里不是"画质不好"的问题，是侧向感知可能漏检的问题。

三、AA不是玄学：浙大论文给出了8秒收敛的工程解

很多人觉得AA就是"六轴瞎搜，找到MTF最高的点就锁住"。其实AA的算法逻辑已经有明确的学术框架支撑。

浙江大学2026年发表于Optics Express的研究（DOI: 10.1364/OE.590303），提出了一种顺序式多自由度主动对准方法，分三段依次执行：

1. 第一步：灵敏度矩阵修正偏心

   ——用离焦曲线推导灵敏度矩阵，3分钟标定完成，偏心方向线性度R²=0.948，平均绝对误差x=2.5μm/y=4.5μm

2. 第二步：贝叶斯优化修正倾斜

   ——在镜头组倾斜与MTF损失函数之间构建代理模型，通过采集函数定位最优采样点

3. 第三步：多视场物理信息微调传感器

   ——利用中心+四角视场的离焦曲线空间坐标，快速计算传感器调整量

关键结果：整个对准过程仅8.485秒，比传统搜索式方法快59%，且平均MTF优于主流方案。偏心对准精度x=2.5μm/y=4.5μm，传感器倾斜对准误差<0.025°。工程意义：AA不需要波前传感器，仅靠倾斜边缘图像就能完成全流程对准——ProCam®的设计走的正是这条路。MTF闭环+六轴联动+UV即时锁定，和浙大的顺序式三段法思路上完全一致。

四、相机模块之外：AA技术正在渗透半导体光学

ProCam®的六轴AA逻辑，并不只适用于手机和车载相机。半导体光学那边，AA已经成了绕不开的工艺节点：

LiDAR光学模组

LiDAR发射器（激光二极管阵列→微透镜阵列→非球面柱状透镜）对错位极度敏感。其中非球面柱状透镜的旋转是最关键参数，公差要求±0.05°——比车载相机还严5倍。混合对准策略是当前主流：低敏感轴用精密加工基座被动对准，最关键轴做AA主动闭环。

硅光子学封装

将光从光纤阵列耦合到光子集成电路（PIC），需要次微米级精度同时多通道对齐，最小化插入损耗。这不是传统光学装调的量级——是半导体封装精度等级的问题。

CIS（CMOS图像传感器）封装检测

图像传感器的晶圆级封装过程中，视觉对位系统需要同时完成：对位（±1~10μm）+检测（焊线缺陷、微尘≥0.5μm、放置偏移）。对位和检测在同一台设备上完成，缩短反馈环路——这也是TRIOPTICS CamTest"测调一体"思路在半导体场景的延伸。

📊 行业数据：2025年全球AA设备市场（相机+LiDAR）约6.34亿美元，到2032年预计15.35亿美元，年复合增长率13.45%。车载ADAS和LiDAR占了一半以上。TRIOPTICS是这块市场的主要设备供应商。

五、选型实战：四种场景×对应方案

每行背后的逻辑是同一个：先测什么→再调什么→最后锁什么，缺一环就是断链。手机产线只跑MTF终检不跑AA，四角模糊就筛不掉；车载产线跑AA但不跑温度验证，高温MTF掉到不合格线以下就没人知道。

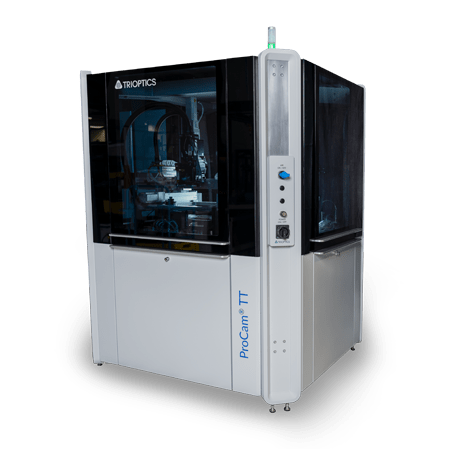

图4 ProCam TT — 周期时间<10秒，UPH可达360pcs/h的全自动量产设备

六个容易翻车的地方

1. 只跑MTF不跑Spectral

   ——光学合格≠传感器合格，白平衡偏移和动态范围不足是终端最先感知的问题

2. 四轴AA替代六轴AA

   ——四轴只保证中心对准，θx/θy倾斜让边缘MTF掉15pp以上，车载ADAS这是安全隐患

3. 常温合格≈全温合格

   ——塑料透镜dn/dT比玻璃大50倍且方向相反，-40°C→+85°C循环后MTF可能掉30%

4. AA当"万能修复"

   ——AA是工艺工具不是设计修复手段。0.3°以内倾斜可以AA修正，设计本身场曲30μm以上靠AA补不了

5. 只测对角线FOV

   ——广角模组横纵FOV差20%以上，只报对角线值掩盖了横纵比不达标

6. LiDAR光学用相机AA设备

   ——LiDAR柱状透镜旋转公差±0.05°是相机5倍精度要求，设备选型要按最紧公差卡

相机模块的检测装调，说白了就是一个闭环逻辑：测清楚→调到位→锁住→再验证。CamTest®解决"测清楚"，ProCam®解决"调到位+锁住"，两套体系衔接起来就是完整的"装测一体化"。

从手机到车载到LiDAR再到硅光封装，AA的逻辑始终是那一条——以最终性能为判据，实时决策、即时闭环。浙大论文给出了8秒收敛的时间底线，ProCam®给出了360UPH的产能底线。两条底线凑在一起，才算产线闭环真正闭环了。

参考文献：

浙江大学Optics Express 2026 (DOI: 10.1364/OE.590303)；

TRIOPTICS ProCam/CamTest产品规格；

六轴AA光机电闭环(2026.05)；

PMResearch AA市场报告(2026)；Sunex Active Alignment判断条件(2026.05)
