【实战笔记】精密光学检测的环境控制：温度、振动、气流，一个都不能少



摘要：买了一台精度±0.1μm的干涉仪，测出来的数据却飘来飘去——问题往往不在设备，在环境。本文聊聊精密光学检测中温度、振动、气流这三个"隐形杀手"，附实操检查清单，全是工程现场的血泪经验。



零、先从一次翻车说起

去年冬天，一个做车载镜头的客户打电话过来："你们的MTF测量仪是不是出问题了？昨天测得好好的，今天同一颗镜头MTF掉了5个点。"

派人过去一看：实验室窗户开着，外面刮北风。室温从22℃掉到了17℃。

关了窗，开了空调等了半小时再测——MTF回来了。

这不是设备的问题，是环境的问题。

我在检测行业摸爬滚打这些年，见过太多这种"灵异现象"了：早上测和下午测不一样、周一测和周五测不一样、夏天测和冬天测不一样。排查到最后，十次有八次是环境在捣乱——剩下一两次是操作手法不一致。

今天这篇实战笔记，就把这些年踩过的坑和总结出来的经验，系统地说一说。



一、温度：最容易被低估的误差源

1.1 温度到底影响了什么

温度对光学检测的影响，远比大多数人以为的严重。它至少从三个层面同时起作用：

第一层：被测件本身。 光学玻璃的线膨胀系数一般在 6–9×10⁻⁶/°C 之间。拿一片20mm厚的BK7透镜来说，温度变1℃，厚度就变约0.14μm。如果你在用±0.1μm精度的设备测中心厚度，这个漂移已经超量程了。

金属镜筒更夸张——铝合金的膨胀系数是玻璃的3-5倍。镜筒一缩一胀，镜片间距跟着变，MTF曲线直接走形。

第二层：测量设备。 设备本身的基准结构也在热胀冷缩。干涉仪的参考面、球径仪的测环、定心仪的旋转轴——这些东西的材料再稳定，也架不住几度的温差。

第三层：空气折射率。 这个是很多人没想到的。干涉测量依赖光波长做"尺子"，而光在空气中的波长取决于空气折射率，空气折射率又取决于温度和气压。温度变化1℃，空气折射率变化约 1×10⁻⁶，在200mm的光程差下就能产生约0.2μm的测量偏差。

三层叠加，温度的影响就不只是"一点点"了。





▲ 图1：温度对光学检测构成三层递进式影响，从被测件到设备再到空气折射率，最终累积为μm级综合误差



1.2 什么样的温控才算及格

这是工程师最常问的问题。我的回答是：看你在测什么。

测量类型	推荐温度稳定性	说明
常规MTF测量（可见光镜头）	±1℃	消费级镜头产线检测
高精度MTF（车载/安防）	±0.5℃	中高端镜头
干涉测量（面形/波前）	±0.2℃	λ/20以上精度
中心偏差测量（μm级）	±0.2℃	定心装调
超高精度计量	±0.1℃	标准器具标定

1.3 实操要点

恒温≠控温。 很多实验室装了空调就觉得完事了。但普通空调的温控精度是±2℃，启停温差能有3-4℃。对于精密光学检测，需要的是精密空调（±0.5℃甚至±0.2℃），而且出风口不能对着光路吹。

保温时间比你想象的久。 一颗Φ50mm的镜头从仓库（25℃）拿到实验室（22℃），至少需要1-2小时才能热平衡。大尺寸元件需要更久。赶时间是精密测量的敌人。

昼夜温差和季节变化。 如果你的实验室朝南有大面积玻璃窗，夏天下午3点测的数据和早上9点测的可能会差一截。拉上遮光帘，不只是为了暗场，也是为了隔热。



二、振动：看不见的手

2.1 振动从哪里来

振动源比你想象的多得多：

建筑本身：周围道路的车辆、地铁、工地施工——低频（1-10Hz）振动传播距离很远

建筑内部：空调风机、水泵、电梯、人员走动——中频（10-50Hz）

设备自身：风扇、电机、气动元件——高频（>50Hz）

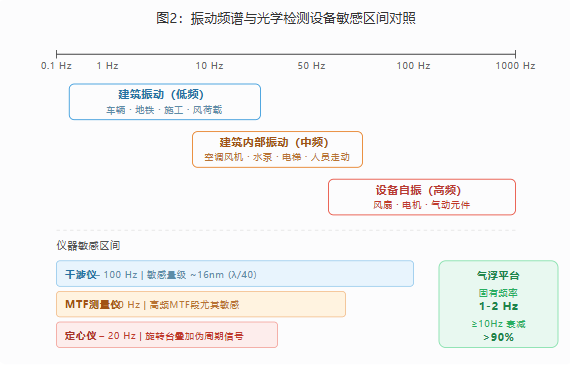

▲ 图2：不同振动源的频率分布与三种精密光学检测设备的敏感区间对照，右侧标注气浮平台的隔振衰减能力



2.2 振动到底怎么影响测量

干涉仪最怕振动。 一个典型的斐索干涉仪在做λ/20精度测量时，如果外界振动导致参考面和被测面之间的相对位移超过λ/40（约16nm），干涉条纹就开始抖动、模糊，测量结果直接报废。

MTF测量仪的烦恼。 MTF测量需要精密扫描狭缝或刃边。振动会引入额外的像移，导致测出的MTF偏低。尤其是高频部分的MTF，受振动影响最大——这恰恰是客户最关心的指标。

定心仪的困扰。 做中心偏差测量时，旋转台在转，如果整个系统在微振，偏心信号上会叠加一个周期性的"伪信号"，让你分不清是镜片的偏心还是台子在晃。

2.3 隔振怎么搞

入门级：气浮隔振平台。 这是精密光学实验室的标配。一个好的气浮平台，固有频率能做到1-2Hz，对10Hz以上的振动衰减90%以上。

选气浮平台要看三个指标：

固有频率：越低越好，1-2Hz算合格

阻尼比：0.1-0.3比较理想，太低了共振振幅大

自动调平：长时间测量必备，台面倾斜会改变光路

进阶：主动隔振。 如果你的实验室在楼上、或者靠近地铁/公路，被动隔振可能不够。主动隔振系统用压电或电磁作动器实时抵消振动，低频隔振效果好一截，但价格也贵一截。

最省钱的办法：搬地方。 把精密检测设备放在一楼、远离电梯井和空调机房、承重墙旁边——这些"选址"技巧不花一分钱，效果可能比换一个更好的平台还管用。



三、气流与湿度：被严重低估的两项

3.1 气流的"折射"效应

干涉测量中，光路经过的空气如果温度不均匀，会形成"空气棱镜"——光线弯了。

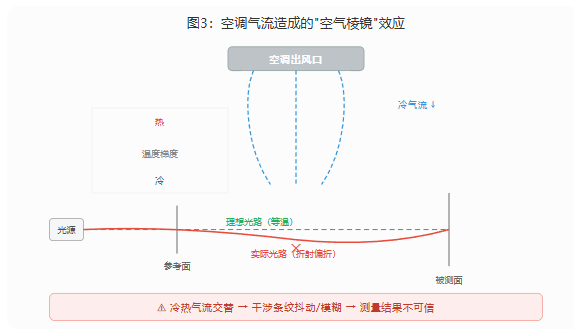

▲ 图3：空调冷气流穿过干涉仪光路时，温度梯度使空气折射率不均匀分布，光线发生偏折——形成"空气棱镜"效应，导致理想光路(绿虚线)与实际偏折光路(红实线)产生偏差



最常见的场景：空调出风口正对着干涉仪光路吹。冷热气流交替通过光路时，干涉条纹像水波一样晃动。你以为设备出了问题，关掉空调就好了。

解决方案很简单也很容易被忽视：

出风口避开光路上方

长光程测量用管道或罩子遮挡光路

必要时加装气流均布板

测量前关空调15分钟，测完再开

3.2 湿度的两面性

太湿（RH>60%）：镜片结露、镀膜腐蚀、金属件生锈。这些问题不是测量不准的问题，是设备损坏的问题。在南方梅雨季，除湿机是刚需。

太干（RH<30%）：静电积累。光学表面吸附灰尘，测量时灰尘颗粒就是一个个小散射源，干涉条纹质量变差。而且干燥环境下粘接镜片的胶可能变脆。

推荐范围：40%-55% RH。 这个区间既不会结露，也不容易产生静电。

3.3 洁净度

干涉仪参考面上落一颗5μm的灰尘，就是一个直径几十微米的"衍射环"，测量结果直接报废。

洁净度建议：

干涉测量区域：ISO 7级（万级）以上

定期用洁净棉签+无水乙醇清洁参考面

操作人员戴手套、穿洁净服

实验室保持正压，防止外部灰尘进入



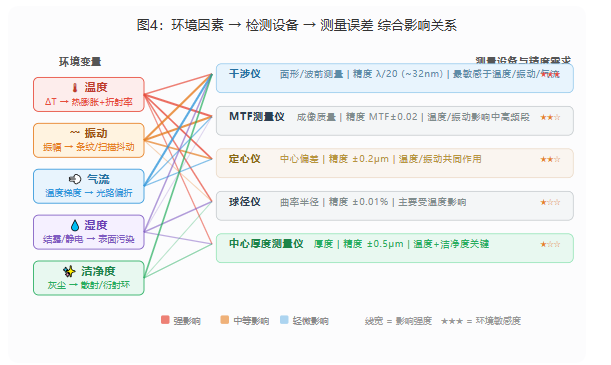

四、环境控制实操检查清单

这张清单是我跑了上百次客户现场后总结出来的。每次去客户那里排查"设备不准"的问题，我就按这个清单过一遍：



温度相关

实验室有精密空调（非普通舒适空调），温控精度满足测量需求

被测件在测量环境中恒温至少1小时以上（大件2小时+）

出风口不直接对着测量光路

窗户有遮光隔热帘（朝南窗尤其重要）

有温度记录仪，数据可追溯



振动相关

测量设备安装在气浮隔振平台上

气浮平台自带自动调平功能

设备远离电梯井、空调机房、水泵房

测量期间禁止人员走动、搬运重物

定期检查气浮平台的气源和水平状态



气流相关

光路不会被空调出风直吹

长光程光路有遮挡

实验室门保持关闭

测量前可短时关闭空调（如条件允许）



湿度与洁净

相对湿度控制在40%-55%之间

干涉测量区域洁净度达ISO 7级以上

有除湿机（南方）/ 加湿器（北方冬季）

参考面/标准件定期清洁

操作人员穿戴洁净服/手套







五、写在最后

做精密检测这一行时间长了，会发现一个规律：设备精度越高，环境因素在总误差中的占比就越大。

一台精度0.05μm的仪器，如果环境不达标，实际测量不确定度可能飙到0.3μm甚至更高。这不是仪器的问题，是我们的问题。

环境控制不像买一台新设备那么"爽"——它需要规划、需要投入、需要日常维护，而且效果是润物细无声的。但正是这些看起来不太起眼的工作，把"能用"和"用得好"区分开来。

这是我跟一位做了三十年装调的老师傅学到的——真正的高手，不是把设备用到极限的人，而是知道设备的极限在哪里的人。 而这个极限，很多时候不在设备本身，在它脚下的地基、周围的空气、和墙上的温度计里。
