计算机辅助光学装调（CAA）技术研究：偏心与倾斜光学系统的初级像差特性分析

    本文基于共轴光学系统波像差基础理论，推导了光学元件偏心与倾斜误差对系统初级像差的作用机制与影响规律。研究表明：小量偏心与倾斜不会改变系统球差；除球差外，各类原有像差均会因元件偏心、倾斜引入同类型附加像差；当系统存在残余球差时，偏心与倾斜会引入与像高无关的轴向彗差。本研究成果可为含偏心/倾斜元件的光学系统设计、计算机辅助装调（CAA）工艺优化提供核心理论支撑。
    光学系统的成像性能由设计精度、加工精度与装调精度共同决定。共轴光学系统的成像质量以系统的旋转对称性为基础，装调过程中若光学元件出现顶点偏离光轴（偏心）、光学面绕顶点偏转（倾斜），将破坏系统的旋转对称性，引入额外像差，最终导致系统成像质量下降。
    仅光学元件沿光轴的纵向位移不会破坏系统旋转对称性，而偏心与倾斜误差是光学装调中最常见的非对称误差源。明确两类误差对系统初级像差的影响规律，不仅可指导特殊光学系统的设计优化，更可为计算机辅助装调（CAA）的误差溯源、装调路径规划提供理论依据，具有重要的工程应用价值。

    一、偏心光学元件对系统初级像差的影响机制

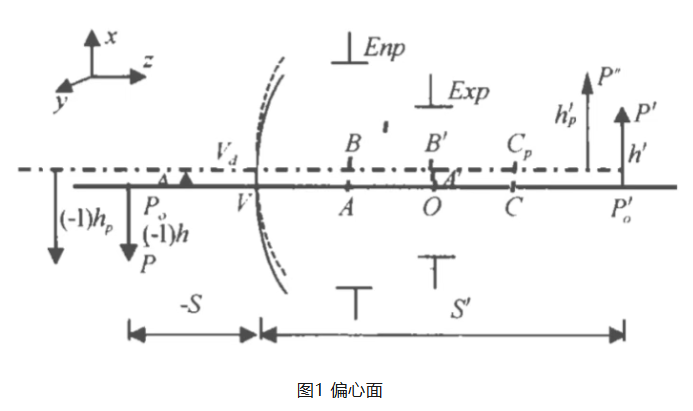

    光学面的偏心指光学面顶点相对于系统理想光轴产生垂直于光轴方向的位移，偏心后系统新光轴与原理想光轴保持平行。基于初级波像差的普遍表达式，通过坐标变换推导偏心后系统的波像差函数，可得到小量偏心下的像差变化规律：
    1.球差特性：小量偏心基本不改变系统的球差水平。
    2.附加像差特性：除球差外，系统原有的每一类初级像差，均会因偏心引入同类型的附加像差。即原系统的彗差会引入附加彗差、像散会引入附加像散、场曲会引入附加场曲、畸变会引入附加畸变。
    3.轴向彗差产生机制：若原系统存在非零残余球差，偏心将引入与像高无关的轴向彗差。轴向彗差的系数由原系统的球差系数与彗差系数共同决定，仅当系统球差、彗差均为零，或两类系数满足特定匹配关系时，轴向彗差才会消除。
    4.多面系统的误差传递：在多光学面系统中，单个光学面的偏心不仅会改变该面自身的像差贡献，还会改变后续所有光学面的物点位置与入瞳中心位置，进而影响后续光学面对系统总像差的贡献，误差效应会沿光路传递。
    5.无像差系统特性：若原理想系统的所有初级像差均为零，小量偏心不会引入任何额外像差。

   二、倾斜光学元件对系统初级像差的影响机制
    光学面的倾斜指光学面绕自身顶点产生小角度偏转。通过波像差函数的坐标变换与小角度近似推导，可得到小角度倾斜下的像差变化规律：
    1.球差特性：与偏心一致，小角度倾斜不会改变系统的球差水平。
    2.像差变化规律：倾斜引入的像差变化与偏心高度同源：同样会产生与像高无关的轴向彗差；像散、场曲与像高的一次方成正比，畸变与像高的二次方成正比。
    3.规律等价性：倾斜与偏心的波像差变化表达式形式完全一致，仅需将偏心量参数替换为倾斜角度相关参数，两类误差的像差影响规律即可完全等价。

    三、理论成果的工程应用价值
    本研究得出的偏心与倾斜像差特性，可直接应用于光学工程的两大核心领域：
    3.1计算机辅助光学装调（CAA）工艺优化
    在光学系统装调过程中，可基于实测像差数据，结合本研究的像差特性规律，快速溯源装调误差的类型（偏心/倾斜）、位置与量级，制定精准的装调补偿路径，大幅提升装调效率与精度，避免传统试凑法的低效性与盲目性。
    3.2非共轴特殊光学系统设计
    当前含主动偏心、倾斜元件的光学系统，已在空间遥感、高端医疗光学、光通信、光刻机投影物镜等领域得到广泛应用。本研究的像差特性理论，可为该类非共轴光学系统的像差平衡、结构优化提供理论依据，摆脱单纯依赖商业仿真软件的设计局限。

    四、结论与研究展望
    4.1核心结论
    本研究系统推导了偏心与倾斜误差对光学系统初级像差的影响规律，核心结论如下：
    小量偏心与小角度倾斜均不会改变光学系统的球差水平；
    除球差外，各类初级像差均会因偏心、倾斜引入同类型附加像差；
    当系统存在残余球差时，偏心与倾斜均会引入与像高无关的轴向彗差；
    偏心与倾斜两类误差的像差影响规律具有数学等价性。
    4.2研究展望
    目前国际上已基于偏心、倾斜系统的像差理论，实现了多类高端非共轴光学系统的产业化应用。国内相关领域目前多依托国外商业仿真软件开展设计工作，针对偏心、倾斜系统的原创性像差理论研究仍存在不足。后续将进一步深化该领域的理论研究，推进像差特性理论在光学系统设计与装调全流程的落地应用，支撑高端偏心仪光学装备的自主研发。
