光学透镜中心偏差测量技术原理与实操应用综述

    光学透镜及镜组的中心偏差(偏心)是影响成像质量、像差表现与整机光学性能的核心关键指标。中心偏差测量作为光学加工、精密装配与光机调校的核心工序,直接决定镜头MTF成像曲线、同轴度精度及产品良率。本文基于行业国标与国际标准,系统阐述光学中心偏差的定义内涵、测量基准、核心原理、主流测量方法,梳理专业定心测量设备技术特性,针对特殊光学元件给出适配测量方案,总结测量过程常见故障与优化对策,并介绍测量数据在光学仿真、精密装调中的落地应用,为光学行业偏心检测、定心加工与镜组装调提供标准化技术参考。


    1:引言
    在精密光学、激光通信、红外探测、医疗内窥等领域,单透镜、非球面镜、柱面镜及多片组合镜头的光轴同轴度控制至关重要。光学元件在车削、研磨、胶合与组装过程中,易产生表面平移与光轴倾斜偏差,即光学中心偏差。若偏心量超出设计容差,会引发彗差、像散、分辨率下降、画面畸变等一系列成像缺陷。
    中心偏差测量是把控光学产品品质的核心环节,只有建立统一测量基准、规范测量方法、匹配适配设备与算法,才能实现偏心数值精准检测、矢量方位精准定位,为后续定心车削、校像点胶、镜组装调提供可靠数据支撑。


    2:光学中心偏差基础定义与标准规范
    2.1核心定义
    光学中心偏差简称偏心,主要包含两类表现形式:一是线量平移偏差,光学表面球心相对基准轴线产生径向偏移;二是角量倾斜偏差,透镜自身光轴与机械基准轴形成夹角。偏心并非单一数值,可通过矢量形式表征大小与方位角度,精准描述偏差分布状态。
    2.2执行标准
    行业偏心检测严格遵循国标与国际通用规范,主要依据《GB-T7242-2010光学零件的中心偏差》及《BSISO10110-62025光学元件与系统几何公差标准》,统一了偏心术语、检测方法、精度判定与标注规范,为行业量产检测提供统一依据。
    2.3基准核心原则
    偏心测量的核心前提为设计基准、加工基准、装配基准、检测基准四者合一。基准混乱、基准错位均会导致测量数据失真,失去检测与调校参考价值,是偏心测量必须恪守的基础准则。




    3偏心测量核心工作原理
    当前工业主流定心测量设备均以自准直反射法为核心原理。设备光路发射准直光束入射光学表面,经球面反射形成球心像;匀速旋转被测透镜时,球心像会随偏心量做圆周运动,成像轨迹圆的半径对应偏心线量值,结合旋转角度可解算偏心矢量方位。通过光学成像与算法拟合,实现非接触式、高精度的中心偏差检测。


    4:主流偏心测量方法分类
    4.1单面偏心测量
    针对透镜单一光学表面,检测该表面球心相对机械基准轴的径向偏移量,是基础的单参量检测方式,适用于单片透镜单件品质筛查。
    4.2偏心矢量测量
    在偏心数值基础上,同步获取偏差方位角,构建二维偏心矢量坐标,不仅知晓偏心大小,还可明确偏差方向,为定向调校、定心修切提供精准指引。
    4.3面间偏心测量
    分别检测透镜前后两个光学表面的单面偏心数据,通过算法解算两面光轴夹角与表面相对偏离量,把控单片透镜自身光轴一致性。
    4.4整组镜头偏心测量
    对多片组合镜组实行逐面球心像采集,依次求解各镜片光轴相对整机基准轴的平移与倾斜量,完成整镜组同轴度全域检测,是高端镜头量产装配的必备检测手段。

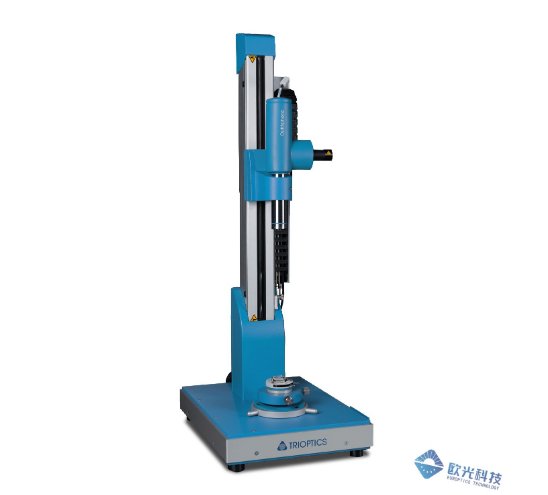

    5:定心测量设备体系与技术特性
    5.1设备分类
    工业常用OC偏心仪定心仪)可按光路与结构划分:按光路分为单光路与双光路,双光路可实现上下表面同步测量,适配复杂镜组检测;按结构分为移动式与固定式测量头,适配实验室研发与产线批量检测不同场景。
    5.2关键技术特性
    1.设备测量头与工件安装垂直度对最终测量结果敏感度低,降低装夹调试难度;
    2.支持自定义坐标系与精准标定,适配不同规格光学元件检测;
    3.采用最小二乘法拟合最优光轴,内置等权、标准1/R权重、偏心权重三种拟合模式,满足不同精度需求;
    4.兼具非接触式中心厚度、空气间隔同步检测功能,实现一机多参量测量。




    6:特殊光学元件偏心测量适配方案
    常规测量方法难以适配异形、特殊材质与微小光学元件,需针对性优化光路与检测方式:
    1.柱面镜、复曲面镜:依据等效球面算法建模,适配非球面类元件偏心解算;
    2.中长波红外镜头:匹配专用红外光路与光源,规避可见光检测的信号衰减问题;
    3.微小透镜(外径约1mm):采用穿轴定心测量工艺,适配微型元件高精度检测;
    4.激光棒、C-Lens等柱状光学器件:优化夹具与光路同轴度,采用分段式成像检测;
    5.高低温环境工况:搭配温控腔体与密封光路,实现环境模拟状态下的偏心稳定性检测。


    7:测量常见问题及优化解决措施
    在实际检测过程中,易出现成像异常、重复性差、数据失真等问题,标准化解决方式如下:
    1.球心像成像距离过远:更换负焦距前置物镜,合理调整光路放大倍率,优化成像位置;
    2.透镜中间表面无清晰球心像:采用反向检测、双光路分段测量方式,补全检测数据;
    3.测量重复性偏差较大:规范工件装夹姿态,每次检测锁定同一球心像点位,规避人为误差;
    4.透射式检测出现伪定心现象:切换反射式检测模式,优化算法阈值,剔除虚假定心数据。


    8:测量数据在光学仿真与精密装调中的应用
    8.1光学仿真对接
    将实测得到的光轴平移、倾斜偏差数据导入ZEMAX光学仿真软件,通过坐标断点搭建物理仿真模型,还原真实偏心状态下的成像表现,匹配实测MTF曲线,反向优化光学设计参数。
    8.2精密定心装调
    依托偏心测量数据,可应用于内窥镜镜头、红外镜头、微型透镜等产品的胶合与组装:采用定心车削工艺修正机械基准,通过点胶校像实现光轴同轴调校,量产装配精度可控制在0.8μm以内,大幅提升产品成像一致性与良品率。


    光学中心偏差测量是精密光学产业链中连接设计、加工与装配的关键纽带,其测量精度与规范性直接决定高端光学产品的核心性能。行业应用中需始终坚守“先定基准、后测数值”的原则,根据元件类型合理选择测量方法与设备,针对特殊场景优化检测工艺,同时将测量数据深度结合光学仿真与精密装调。
    随着非球面、微型化、红外光学器件的普及,偏心测量将向更高精度、自动化检测、全域矢量解算方向发展,标准化、流程化的检测技术体系,也将持续为光学行业高质量发展提供坚实技术支撑。
