透射式红外镜头的高精度定心装调技术研究

    透镜定心是透射式光学系统装调的核心基础，其光轴引出精度直接决定整个光学系统的装调质量与成像性能。传统红外透射式光学系统构型简单、透镜数量少、装调公差宽松，通常采用机械直装方法即可满足使用要求。然而，随着红外侦察技术的快速发展，红外光学系统正朝着多透镜、高分辨率、高稳定性方向迭代，不仅透镜数量大幅增加、装配公差愈发严格，还广泛引入二次及高次非球面，同时需兼顾镜头力学振动性能与空间环境温度适应性，传统装调技术已难以满足上述需求。
    此外，红外透镜多采用硅、锗等不透可见光材料，传统可见光定心仪无法对其进行定心测量，而常规机械加工工艺也无法达到严苛的装调公差要求。基于此，本文结合现有仪器设备与工程实践，提出一种针对高精度透射式红外镜头的定心装调方法，解决传统技术瓶颈，实现红外镜头的高精度、高稳定性装调。

    1测量原理
    光学镜头装配的核心要求是保证所有光学零件的共轴性，即各光学零件的球心严格共线，确保镜头成像质量与设计指标一致。结合红外透镜材料特性，本文采用双光路定心测量原理，具体如下：
    1.1单透镜偏心原理
    对于单透镜而言，共轴性要求其光轴与几何中心线完全重合，即透镜两个表面的球心连线与透镜外圆（圆柱面）的中心线保持一致。若两者不重合，则产生偏心误差，直接影响透镜的成像精度，需通过定心调整消除该偏差。
    1.2反射像测量原理
    当发光物体发出的光线经透镜凸球面反射后，会形成虚像。若透镜球心不在几何中心线上，即存在偏心量e，当透镜绕几何中心线旋转时，球心会在两个极限位置之间做圆周运动，其轨迹直径为2e，同时透镜球面会发生周期性摆动。在近轴条件下，球面反射镜虚像的跳动量可通过相关光学公式计算，该跳动量直接反映透镜的偏心程度，为定心调整提供量化依据。

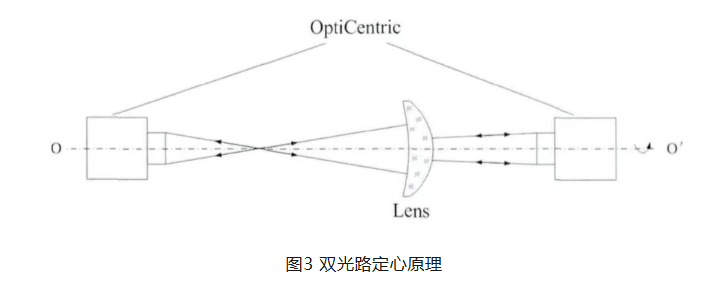

    1.3双光路定心原理
    常规定心测量仪器主要适用于可见光透镜材料，可通过单光路先后观测透镜前后两个镜面的球心像，调整透镜平移与倾斜状态，实现光轴与几何轴的重合。由于红外透镜不透可见光，单光路定心方法无法适用，因此本文采用双光路定心方案，通过两路独立光路分别对红外透镜的两个镜面进行反射像定心测试，有效解决了红外透镜定心测量的技术难题。

    2高精度红外透射式镜头装调方法
    结合测量原理与现有仪器设备，本文制定了一套完整的高精度红外透射式镜头装调流程，涵盖光机结构特殊设计、系统装调及误差控制等环节，确保装调精度与稳定性。
    2.1光机结构件的特殊设计
    为适配双光路定心测量与高精度调整要求，对镜头镜框与镜筒进行特殊结构设计，为装调精度提供结构保障。
    2.1.1镜框设计
    镜框设计基于双光路定心原理，设置4个螺纹孔用于固定透镜组件，同时预留2个销钉孔，实现透镜组件的重复定位。该设计可确保透镜组件在定心调整后，能够准确复位，避免二次装调产生的偏差，提升组件定位精度。
    2.1.2镜筒设计
    镜筒采用分段式设计，分为前镜筒与后镜筒两部分，便于透镜组件的安装与调试。除最后一片透镜直接安装外，其余5个透镜组件均通过法兰与镜筒连接。镜筒内侧与透镜及透镜组件的配合面均布4个螺纹孔，用于调整透镜及组件的径向平移；镜间距通过修磨调节垫片进行精确控制，确保各透镜组件的相对位置符合设计要求。
    2.2系统装调流程
    系统装调遵循“先校准、后定心、再对接”的原则，结合计算机辅助技术，逐步实现各组件的高精度装配，具体流程如下：
    2.2.1计算机辅助装调
    首先通过干涉仪测量各透镜的面形，结合光栅尺测量透镜曲率半径，利用三坐标测量机检测透镜中心厚度。将上述实测参数输入光学系统优化设计软件，对系统镜间距进行重新优化，确保镜间距符合装配精度要求，为后续定心装调奠定基础。
    2.2.2第一透镜组件的定心

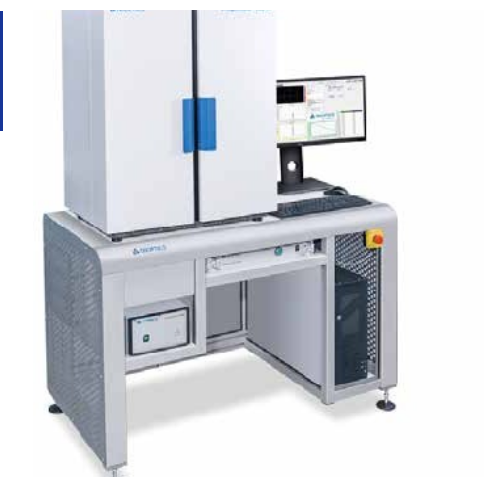

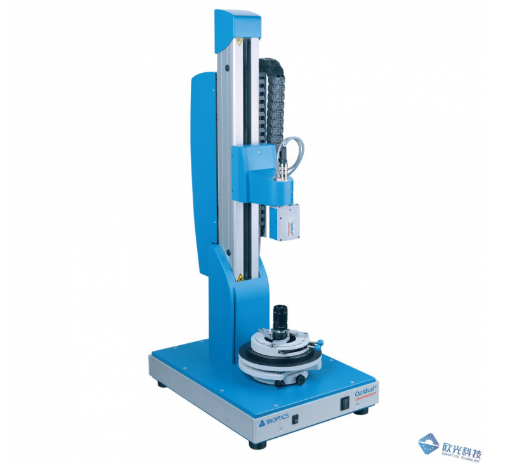

    将镜筒固定于转台上，采用两个千分表分别检测镜筒外圆与端面基准，调整转台倾斜与平移状态，直至转台旋转一周过程中千分表跳动量小于0.02mm，完成镜筒基准校准。随后利用OC可见光双光路定心仪，通过上、下光路分别找到第一透镜上下两个镜面的反射球心像，转动转台测量球心像晃动量，通过镜筒螺纹孔调整透镜组件径向位置，通过添加垫片调整组件倾斜角度，直至球心像晃动量均小于5″。最后拧紧连接螺钉，在拧紧过程中保持球心像位置不变，通过拍打镜框与镜筒之间的销钉完成第一透镜组件的定位。
    2.2.3后续透镜组件的定心
    第一透镜组件定心完成后，松开镜框与镜筒的连接螺钉，取出第一透镜组件，装入第二透镜组件及调节垫片，采用与第一透镜组件相同的定心流程，完成第二透镜组件的定心与定位。后续各透镜组件均按照该流程依次进行定心装配，完成后将各组件依次装回镜筒，完成前、后镜筒的分别装调。
    2.2.4前后镜筒对接
    前、后镜筒各透镜组件装调完成后，安装前后镜筒间的定位销钉，锁紧连接螺钉，将整体镜筒通过专用工装固定于定心设备转台上。再次用千分表检测镜筒外圆径跳与端面跳动，调整转台使两项指标均控制在0.02mm以下。通过定心仪上、下光路分别找到第一透镜上表面与第六透镜下表面的球心像，测量其晃动量，确保整个系统的共轴性满足设计要求。
    2.3测量误差的分析与合成
    为确保装调精度满足红外镜头装配要求，对装调过程中的各类误差进行系统分析，并完成误差合成，具体如下：
    2.3.1各类误差来源及量化
    千分表测量误差σ₁：由于转台与镜筒在定位过程中存在晃动，需多次测量校准，结合千分表0.001mm的测量精度，该误差对应的透镜倾斜量约为2″；转台测量误差σ₂：转台转动一周时，轴系晃动量约为1″；定心仪测量误差σ₃：所采用的OC双光路定心仪标称测量误差为2″；透镜组件调整误差σ₄：根据装调要求，透镜组件球心像晃动量需控制在5″以内，对应调整误差约为5″；销钉重复定位误差σ₅：透镜组件取出后重新安装时，销钉定位引起的透镜倾斜误差约为3″。
    2.3.2误差合成
    该红外镜头由6个透镜组件组成，需通过千分表对镜筒端面与外圆进行6次测量，其中5个透镜组件需重复安装定位，且需完成一次前后镜筒对接。综合各类误差来源，通过误差合成公式计算得出，透镜组件的最大测量误差可满足红外镜头30″~1′的装配公差要求。

    3实验结果及结论

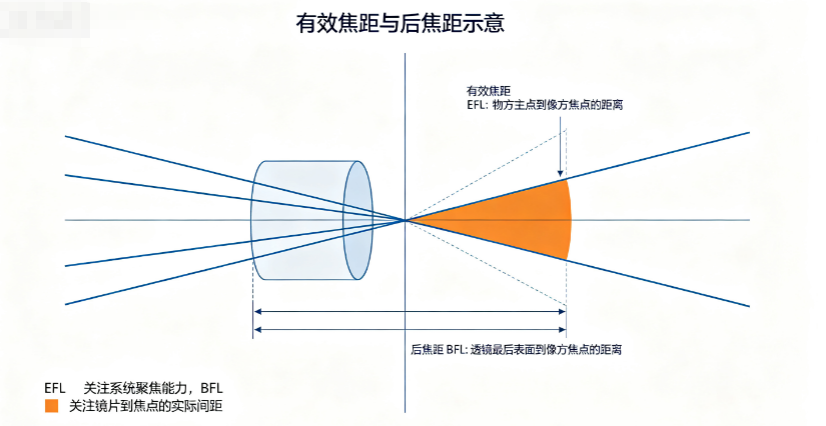

    为验证所提出装调方法的可行性与有效性，在完成红外镜头装配后，对系统传递函数与焦距进行测试。测试结果显示，镜头各视场角在17lp/mm处的传递函数接近设计值，焦距与设计值偏差仅为1.3mm，各项性能指标均满足设计要求。
    综上，采用OC可见光双光路定心仪对红外镜头进行定心装调的方法是合理、可行的。该方法的优势在于，各透镜组件重复定位精度高，光机结构设计能够满足力学振动条件与空间环境温度特性要求，可有效适配复杂红外光学系统的装调需求；其局限性在于，镜框设计需设置定位法兰，一定程度上增加了镜头的体积与重量。

    本文提出的高精度定心装调方法，解决了传统装调技术无法适配不透可见光红外透镜、装调精度不足等问题，为高分辨率红外遥感器光学系统的装调提供了实用技术方案，对红外光学装备的研发与升级具有重要参考价值。
