双胶合与三胶合透镜“穿轴式”光学定心胶合技术研究

    透镜胶合作为光学元件制造的核心工序，其定心精度直接决定了光学系统的成像质量。传统透镜定心胶合工艺多依赖机械参考面进行定位，存在难以消除的固有误差，已逐渐成为制约高端光学元件制造的瓶颈。本文针对双胶合与三胶合透镜的定心胶合需求，介绍一种基于光轴主动对准的“穿轴式”光学定心胶合技术，该技术可彻底摆脱对机械外圆的依赖，实现亚微米级定心对准精度，为高端光学元件的高效制造提供技术支撑。

    一、传统定心胶合工艺的局限性分析
    目前，双胶合与三胶合透镜的传统定心胶合工艺主要分为透射式胶合与反射式胶合两类，两类工艺均以机械轴为核心参考基准，存在诸多固有缺陷，难以满足高端光学系统的精度要求。

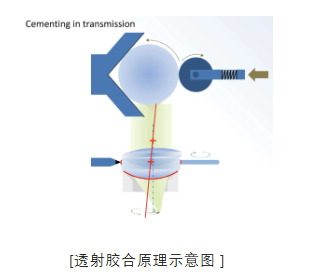

    （一）透射式胶合工艺
    透射式胶合工艺的核心流程为：将下透镜置于机械定心夹具上，依靠镜片外圆与夹具的配合实现机械定心，上透镜则通过胶层的柔性调整实现初步对准，整个过程同时结合机械参考定位与光学测量校准。该工艺的局限性主要体现在三个方面：一是机械参考与光学测量的组合使用，从原理上存在不可避免的系统误差；二是下透镜的中心偏误差可通过上透镜的中心偏误差进行补偿，导致透射式测量时焦点像无明显跳动，但会引发透镜非对称MTF（调制传递函数），影响成像的均匀性；三是机械轴与光学轴无法完全重合，导致定心精度难以提升。
    （二）反射式胶合工艺
    反射式胶合工艺主要包括激光束反射法与自准直仪法，其核心是通过激光反射或自准直成像实现透镜的定心对准。该类工艺同样存在显著局限性：其一，仍未脱离机械参考的依赖，机械定位与光学测量相互混杂，误差叠加；其二，测量过程中忽略了透镜中间表面的偏心问题，导致定心精度存在偏差；其三，易出现焦点偏心现象，且单片透镜存在几何轴与光轴不重合的残余中心偏，无法通过后续工序修正；其四，对透镜的机械加工精度要求较高，进一步增加了制造成本。
    （三）传统工艺的共同核心问题
    上述两类传统工艺虽具备操作简便、效率较高的特点，但均以机械轴为基准，存在四大固有且无法在胶合过程中修正的误差：一是透镜光学轴与机械轴的不匹配误差；二是透镜机械外圆的加工偏差；三是透镜圆周表面粗糙度对偏心测量及胶合结果的干扰；四是对透镜直径公差的严格要求。这些误差最终会导致胶合后的双胶合、三胶合透镜出现光学性能下降、波前畸变、非对称MTF及各类像差等问题，严重影响光学系统的整体性能。因此，摆脱对透镜机械外圆的依赖，实现基于光学轴的精准对准，成为提升透镜定心胶合精度的核心突破口。

    二、“穿轴式”光学定心胶合技术原理与流程

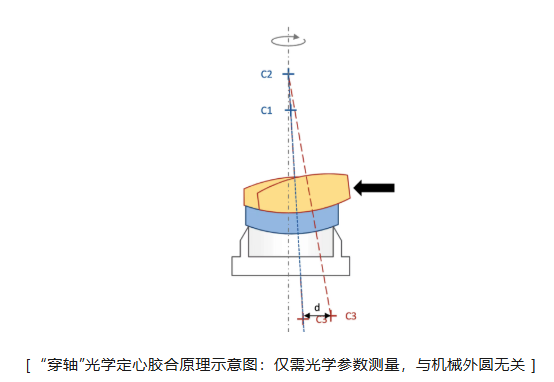

    “穿轴式”光学定心胶合技术是一种完全基于光学轴主动对准的新型定心胶合方法，其核心思路是将双胶合或三胶合透镜的所有表面球心调整至同一直线上，实现严格意义上的光学定心，彻底摆脱对机械参考面的依赖，从根本上解决传统工艺的固有缺陷。
    （一）核心技术思路
    与传统工艺以机械轴为基准不同，“穿轴式”光学定心胶合以透镜的光学轴为唯一对准基准，通过精准测量透镜各光学表面的球心位置，将双胶合透镜的三个表面（或三胶合透镜的多个表面）球心校准至同一直线，确保透镜光轴的一致性，实现亚微米级的定心对准精度。该技术无需依赖透镜的机械外圆、边缘尺寸等机械参数，从原理上消除了机械误差对定心精度的影响。
    （二）具体胶合流程
    “穿轴式”光学定心胶合的具体实施流程简洁高效，主要分为两个核心步骤：
    第一步，高精度偏心测量。采用OC定心仪/偏心仪对每一个透镜表面相对于气浮转台转轴的偏心进行精准测量，测量精度优于0.1μm，确保获取各光学表面球心位置的精准数据，为后续对准调整提供可靠依据。
    第二步，光轴精准对准。将下透镜固定，基于第一步测量的数据，通过精密调整机构调整上透镜的位置，使上透镜上表面的球心精准移动至下透镜的光轴上，完成双胶合透镜的定心对准，随后进行胶层固化，完成整个胶合过程。该过程无需对下透镜进行复杂的定心装夹，大幅简化了操作流程，同时提升了对准精度。

    三、“穿轴式”光学定心胶合技术优势
    相较于传统定心胶合工艺，“穿轴式”光学定心胶合技术在精度、效率、成本及适用性等方面均具备显著优势，具体如下：
    一是测量精度高，实现严格意义的光学定心。该技术仅针对透镜的光学参数进行测量，单表面测量精度优于0.1μm，可实现亚微米级的定心对准，确保透镜光轴的一致性，从根本上避免了机械误差的影响，实现最佳MTF，显著提升透镜的光学性能。
    二是摆脱机械依赖，适应性强。完全不受透镜外圆粗糙度、机械公差、直径偏差等机械参数的影响，无需对单片透镜进行定心磨边处理，也无需对下透镜进行复杂的定心装夹，降低了对透镜机械加工精度的要求。
    三是流程高效，降低生产成本。由于无需进行单片透镜定心磨边、下透镜定心装夹等繁琐工序，胶合过程快速高效，同时大幅降低了废品率，提升了生产良率，间接降低了光学元件的制造成本。
    四是操作便捷，不依赖操作者技能。对准过程基于精准的光学测量数据，无需操作者具备高超的经验技能，可实现手动或自动操作，有利于标准化生产，提升生产稳定性。
    五是适用范围广，可覆盖所有几何形状的透镜，满足不同类型双胶合、三胶合透镜的定心胶合需求。

    四、配套设备与实际应用案例
    “穿轴式”光学定心胶合工艺可在OC定心仪/偏心仪上实现手动或自动操作，配套专用的LensAlign2D系列附件，根据透镜几何参数的不同，分为标准版与高级版两种类型，可满足不同场景的应用需求。
    （一）配套设备规格
    1.标准版LensAlign2D：适用于所有满足D/(2R)≤0.7的透镜（其中D为透镜直径，R为中间表面曲率半径），结构简洁，操作便捷，可满足常规双胶合、三胶合透镜的定心胶合需求。
    2.高级版LensAlign2DAdvanced：在标准版基础上升级，配备三个可调角度的定心调整驱动器，适用范围更广，尤其适用于半球形透镜、上透镜边缘无法接触的双胶合透镜、D/(2R)＞0.7的透镜，以及对胶合楔角有严格公差要求的高端透镜。
    （二）实际应用案例
    为验证“穿轴式”光学定心胶合技术的实用性与精度，将其应用于外径约1mm的内窥镜用微小透镜的定心胶合，最终定心结果优于0.8μm，完全满足内窥镜光学系统的高精度要求。具体定心过程数据如下表所示（单位：μm）：


    由数据可知，该技术可有效修正透镜的初始偏心，最终实现高精度定心，验证了其在微小透镜制造中的可行性与优越性。

    五、技术总结与应用价值
    “穿轴式”光学定心胶合技术通过以光学轴为唯一对准基准，彻底摆脱了传统工艺对透镜机械外圆的依赖，实现了严格意义上的光学定心胶合，有效解决了传统工艺存在的固有误差问题。该技术不仅可显著提升双胶合、三胶合透镜的光学性能，实现最佳MTF，减少波前畸变与各类像差，还能降低生产成本，提升生产效率与良率，且操作便捷、适应性广，不依赖操作者技能，可覆盖所有几何形状的透镜。
    在高端光学制造领域，尤其是内窥镜、精密仪器、航空航天等对光学元件精度要求极高的行业，“穿轴式”光学定心胶合技术具有广阔的应用前景。未来，随着技术的不断优化，该技术将进一步提升定心精度与自动化水平，为高端光学系统的发展提供更有力的技术保障，推动光学制造行业向高精度、高效化、低成本方向发展。
