OC定心仪测量光学中心偏差中远距球心像的解决方法

   光学中心偏差（简称偏心）的精准测量是保障元件性能与后续装配质量的关键环节。OC定心仪（偏心仪）作为该领域的核心检测设备，其测量精度直接取决于自准直球心像的捕捉效果。在实际检测过程中，常会遇到球心像距离过远、测量头无法有效捕捉的问题，给检测工作带来不便。本文结合相关技术经验，针对该问题提出具体解决办法，并补充组合前置物镜的等效焦距计算方法，为相关检测工作提供技术参考。
    此前相关技术文档已详细阐述了OC定心仪测量光学中心偏差时，寻找自准直球心像的多种工况及基础方法。该类设备通常配备一系列前置物镜（又称附加物镜，HeadLens），借助这些前置物镜，可有效捕捉距离在±2000mm范围内的球心像；若不添加前置物镜，设备光管可直接观测到位于无穷远位置的球心像。
    然而在实际检测场景中，部分光学元件的球心像会落在±2000mm至无穷远的区间内，此时常规测量方式无法满足需求。针对该类情况，经过实践验证，可采用以下三种解决办法，确保检测工作顺利开展。

    一、远距球心像的具体解决办法
    （一）尝试按无穷远球心像进行捕捉
    当球心像距离较远但未完全达到无穷远时，可首先尝试将其按无穷远球心像的观测方式进行捕捉。该方法操作简便，无需额外添加设备或进行复杂调试，适用于球心像接近无穷远的场景，可快速判断是否能够成功捕捉像点，为后续操作节省时间。
    （二）组合使用标配前置物镜
    OC定心仪通常配备多个不同参数的前置物镜，当单一前置物镜无法满足长距离球心像捕捉需求时，可通过组合两个前置物镜的方式，匹配出合适焦距的观测系统。具体操作方式为：将第一个前置物镜的装饰环拧下，再将第二个前置物镜拧装至该位置，实现两个物镜的组合使用。
    组合后的前置物镜等效焦距，与两个物镜各自的焦距及二者之间的主面间隔密切相关。若需确保测量精度，可使用能测量长焦距的测焦仪，对组合后的物镜焦距进行实测校准，避免因焦距偏差影响检测结果。需要说明的是，该组合方法适用于通光孔径50mm的OC前置物镜系列，其他规格物镜需结合实际参数调整。
    （三）定制长焦距前置物镜
    若上述两种方法均无法满足检测需求，可根据实际检测场景的球心像距离，定制合适长焦距的前置物镜。定制物镜可精准匹配特定的测量距离，确保球心像能够被清晰捕捉，保障检测精度，但相对而言会增加检测成本，且需要一定的定制周期，适用于对检测精度要求较高、常规方法无法实现的场景。

    二、组合前置物镜等效焦距计算公式（薄透镜近似）
    为便于工作人员准确计算组合前置物镜的等效焦距，确保组合系统能够满足检测需求，现将薄透镜近似下的等效焦距计算公式说明如下。

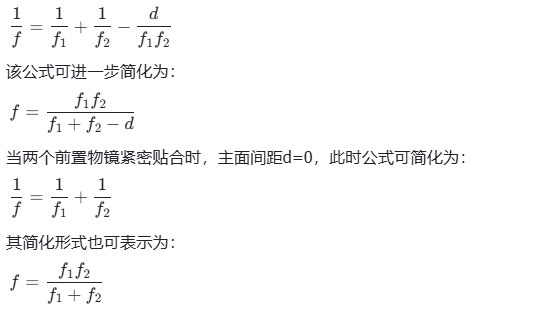

    设两个组合的前置物镜焦距分别为f₁和f₂，两个物镜主平面之间的距离为d（即第一个透镜主平面到第二个透镜主平面的距离），则组合系统的等效焦距f可通过以下通用公式计算：

    工作人员可根据两个前置物镜的实际参数及安装间距，通过上述公式计算等效焦距，为组合物镜的选择与调试提供理论依据。

    综上，在OC定心仪测量光学中心偏差的过程中，针对球心像落在±2000mm至无穷远区间、测量头无法捕捉的问题，可通过尝试无穷远观测、组合标配前置物镜或定制长焦距前置物镜三种方法解决。同时，借助组合物镜等效焦距计算公式，可精准匹配测量需求，保障检测工作的精准性与高效性。
