透射式光学中心偏差测量中的“伪定心”现象及方法探析
在光学元件装调与检测领域,中心偏差(偏心)的精准测量是保障光学系统成像质量与整体性能的核心环节。透射式准直成像测量法作为透射类光学元件中心偏差检测的常用手段,凭借成像直观、操作便捷的特点被广泛应用,但该方法存在的“伪定心”现象易造成测量误判,同时自身也存在适用场景的局限性。本文从测量原理出发,剖析伪定心现象的成因与影响,明确方法局限,为光学元件中心偏差的精准检测提供理论参考。

一、透射式准直成像测量法的核心原理

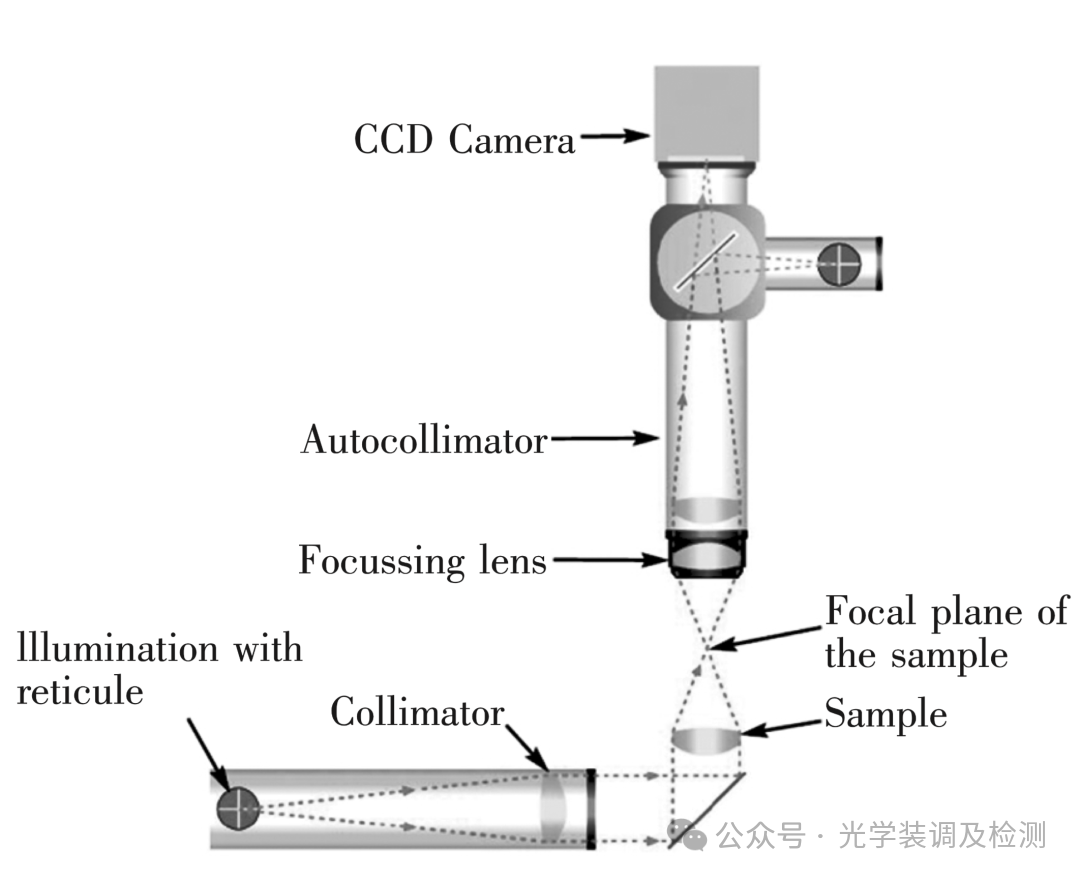

透射式准直成像测量依托光的透射折射规律与焦点运动特征实现,其测量逻辑与操作流程具有明确的光学原理支撑。测量时,准直光路上的分划板先经物镜像成像于无限远,形成平行光;平行光穿过被测透镜后,会在透镜的焦面上完成成像,检测人员将测量头调焦至该焦面,通过CCD相机捕捉成像画面。
当被测透镜存在中心偏差时,其像方焦点会偏离测量基准轴,此时转动被测透镜,偏离的像方焦点会随透镜旋转做圆周运动,通过测量该圆周的直径,即可计算出透镜中心偏差的具体数值。从测量本质来看,该方法检测的核心指标为被测透镜像方主点离开基准轴的距离,这一指标也是判断透镜整体中心偏差的关键依据。
二、伪定心现象的成因与测量影响
伪定心是透射式准直成像测量法中特有的测量误差现象,也是导致检测结果失真的主要原因,其产生具有明确的光学条件,对测量判断的干扰性较强。

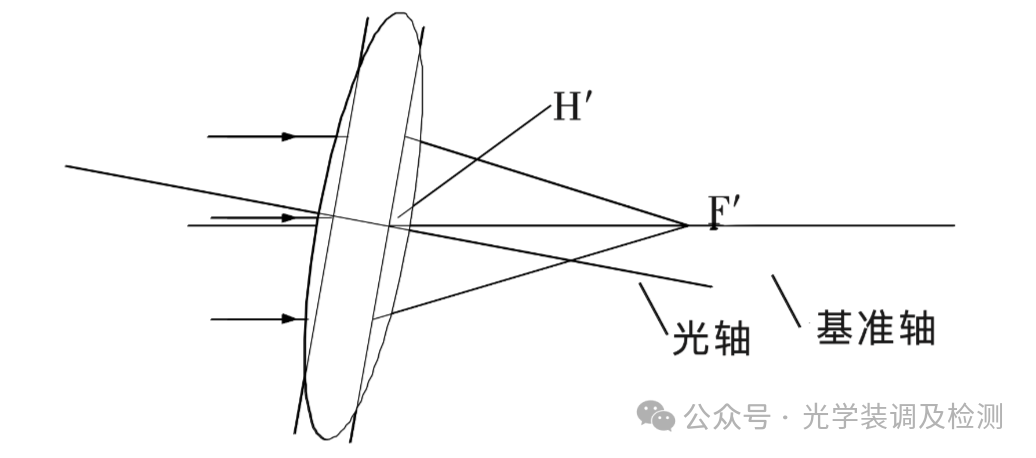

1.形成原因:伪定心现象的核心形成条件为被测透镜的像方主点恰好位于测量基准轴上。在此条件下,即便透镜的实际光轴与基准轴存在显著偏差,其像方焦点仍会保持在基准轴上,不会发生偏移。
2.测量影响:当伪定心现象出现时,转动被测透镜,其像方焦点的位置不会产生任何变化,从CCD成像画面与测量数据来看,会让检测人员误判透镜已完成定心、不存在中心偏差。但实际中透镜的光轴偏差并未消除,若依据该误判结果投入生产与装调,会直接影响后续光学系统的装配精度,导致成像偏移、清晰度下降等一系列性能问题。

三、透射式准直成像测量法的固有局限性
除伪定心带来的测量误差外,该方法受自身测量原理与检测逻辑限制,还存在两个明显的固有局限性,使其无法满足所有光学元件的中心偏差检测需求:
1.无法实现单一面的偏差测量:该方法仅能检测整个镜片的整体中心偏差,无法对镜片的单个光学面进行独立的中心偏差测量。对于需要精细化把控单一面形偏差的高精度光学元件检测,该方法无法提供针对性的检测数据,难以满足高精度检测需求。
2.适用范围限于透射式元件:由于测量全程依托光的透射与折射原理实现,该方法对仅能反射的光学元件无法开展有效的中心偏差测量,适用场景被严格限制在透射式光学元件的检测中,无法覆盖反射式、折反式等光学元件的检测需求。

四、实际检测中的应用建议
基于透射式准直成像测量法的原理特征、伪定心现象的影响及方法局限性,为提升光学元件中心偏差检测的准确性与全面性,在实际检测工作中需遵循以下原则:
1.规避伪定心误判:单独使用该方法时,需通过多次旋转透镜、更换测量角度等方式验证测量结果,或搭配其他检测手段进行交叉验证,排除像方主点在基准轴上的伪定心情况,避免单一方法造成的误判。
2.匹配检测对象特征:根据被测元件的类型选择适配方法,对于透射式光学元件的整体中心偏差检测,可优先使用该方法;对于反射式光学元件,或需要检测单一面中心偏差的透射式高精度元件,需更换专用测量方法。
3.多方法协同检测:在高精度光学系统的元件检测中,建议采用“透射式准直成像测量+其他专用测量法”的协同模式,兼顾整体偏差与局部偏差检测,确保检测数据的全面性与精准性。
本文相关研究参考中国科学院长春光学精密机械与物理研究所应用光学国家重点实验室方超、于长淞所著的《镜片中心偏差测量方法发展现状》
-
