基于激光腔动力学相位倍增的超高分辨率相干测距技术研究
针对传统调频连续波相干测距技术分辨率受限于光源扫频带宽、系统架构复杂、硬件成本高昂等行业共性难题,依托激光自混合回馈效应与谐振腔非线性动力学机理,提出一种腔内自发相位倍增测距新方法。该技术利用待测目标回波耦合进入激光谐振腔,借助腔内增益非线性演化生成多阶谐波信号,在不提升光源实际调制带宽、不增设外置光学放大与调制组件的条件下,实现测距等效带宽成倍拓展与测量分辨率同步提升。经仿真建模与多工况实物测试验证,该方案可依据目标反射特性灵活实现多阶相位放大,在窄带扫频光源配置下完成微米级精密测距与三维形貌重构,具备结构精简、信噪比优异、环境适应性强等技术特征,为精密工业检测、激光雷达、远距离光电探测等领域提供新型技术路径。

一、引言
相干测距凭借测量精度高、抗杂散光干扰能力突出的技术优势,已成为高端智能制造、车载光电雷达、航空航天测绘与生物医学精密检测领域的核心测量手段。现阶段主流相干测距方案以调频连续波(FMCW)、双光梳干涉测距为代表,其中调频连续波测距的测量分辨率由激光器实际扫频带宽决定,若实现测量精度升级,必须选用超大调谐带宽特种激光器件,配套驱动与校准控制系统复杂度显著增加;双光梳测距依赖两台高稳频锁相激光器与配套光放大模块,设备造价昂贵、集成调试门槛高,难以实现规模化商用落地。
现有通过后端数字算法优化相位精度的改进方式,相位放大倍率受限,且算法高度依赖大量实测标定数据,无法满足实时在线高精度测量需求。在此产业与技术背景下,突破“分辨率提升必须增大硬件带宽”的固有技术桎梏,研发低成本、小型化、高分辨率相干测距新技术,成为精密光电测量领域重要研究方向。本文基于激光回馈自混合效应与腔动力学非线性特性,研究无源腔内相位倍增测距机理,通过理论建模、数值仿真与多场景实物试验,论证该技术在窄带光源条件下实现超高精度测距的可行性与实用价值。
二、相位倍增相干测距基本原理

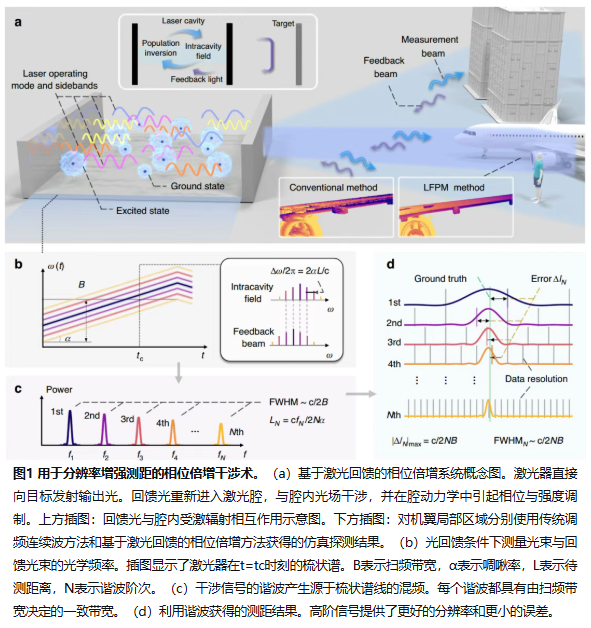

本技术核心机理为目标散射回光注入谐振腔诱发激光自混合效应,依靠腔内粒子数反转与增益饱和非线性动力学过程自发产生高阶谐波,完成相位等效倍增,全程无需外置非线性晶体、光学调制器等附加元器件。
待测目标表面反射的微弱散射光束反向耦合进入激光器谐振腔,与腔内本征振荡光束发生相干叠加,扰动激光器增益分布与载流子浓度变化,依托Lang-Kobayashi速率方程描述腔内光场演化规律。在回馈光的调制作用下,激光输出拍频频谱在基频信号基础上自发生成N次高阶谐波,N阶谐波对应的等效调制带宽为原始光源带宽的N倍,测距信号频谱宽度同步压缩至原基波的1/N,实现相位灵敏度N倍提升。
实际测距数据处理过程中,由N阶谐波测算得到原始测距数值除以对应阶数N,即可修正获得被测目标真实距离。谐波生成效率与回馈入射光功率呈幂函数关联规律,仅需微瓦级微弱反射回馈光,即可激励十阶以上有效谐波,激光器谐振腔同时承担激光振荡、非线性相位变换与信号探测多重功能,极大简化整体光路架构。
三、仿真与实验验证分析
为系统验证相位倍增测距方案有效性,依次开展数值仿真、单点静态测距试验与三维轮廓成像试验,分别选取高反射镜面目标、超低反射粗糙金属试件两类典型被测对象,全面覆盖工业测量常见工况。
3.1数值仿真试验
固定系统基础调制参数,依托速率方程完成腔内光场演化仿真。仿真结果表明,随着目标回馈光功率逐步提升,激光输出频谱由单一基频逐步衍生多级谐波分量,谐波阶次与回馈强度呈正相关;在对数坐标体系下,谐波信噪比与入射回馈功率保持线性变化关系,仿真频谱特征与理论模型推导结论保持一致,从机理层面证实腔内谐波自发生成规律。
3.2单点测距性能测试
试验所用激光器实际最大扫频带宽110GHz。在镜面高反射合作目标测试条件下,系统最高激发13阶谐波,实现13倍相位倍增效果,测距测量标准差控制在50μm以内,测量分辨率相较基波探测模式提升一个数量级;针对反射率仅2×10⁻⁶的低反射铝质非合作目标,可稳定激发4阶谐波,谐波测距标准差76μm,相较同条件基波300μm测量误差,测量精度提升4倍,系统有效测距量程可达百米量级。
3.3三维形貌成像试验
采用厚度差异化铝块拼接成型的标靶开展三维成像验证,标靶组合为1mm、2mm、3mm阶梯构型。当光源扫频带宽设置为80GHz时,利用三阶谐波完成轮廓重构,厚度分辨精度可达1mm,整体轮廓尺寸测量偏差小于200μm;进一步将光源带宽压缩至15GHz常规商用窄带区间,传统调频连续波方案已无法分辨阶梯形貌,本技术依托三阶相位倍增仍可清晰还原标靶分层轮廓,凸显窄带宽工况下的分辨率优势。
四、技术优劣性评述
4.1技术优势
第一,突破带宽约束瓶颈。依靠腔内非线性动力学等效拓展测量带宽,无需更换大带宽高价激光器,摆脱分辨率对硬件扫频带宽的硬性依赖;第二,系统集成度高、硬件成本低廉,省去多路参考光路、外置精密调制器件,光路结构紧凑,系统光功率损耗低;第三,信号信噪比优异,腔内自混合机制对探测信号实现内源放大,同等试验条件下系统信噪比优于传统FMCW系统近30dB,可有效压制光电探测器固有噪声;第四,工况适配灵活,可根据被测物体反射率按需选取谐波阶次,高阶谐波适配超高精度测量,基波信号适配弱反射远距离探测;第五,工作阈值低,相较于非线性晶体相位变换、量子纠缠相位放大等技术,本方案所需回馈光功率更低,抗环境振动扰动能力更强。
4.2现存技术局限
其一,腔内谐波增益受激光器弛豫振荡频率制约,仅在特征频点处谐波增益最优,全工作频段增益平坦度不足,限制超高阶谐波信噪比;其二,高阶谐波对回馈入射光功率敏感,有效工作回馈功率窗口较窄,过强回馈易诱发激光器多模振荡乃至混沌失稳;其三,现有机械扫频架构限制系统成像刷新率,当前测量速率仅数十赫兹;其四,系统等效带宽上限受制于激光器腔体本身调谐物理极限。
五、优化方向与产业化应用前景
5.1后续技术优化路径
针对现有短板,后续可从器件与算法两个维度开展优化:一是通过激光器芯片结构优化与弛豫振荡频率调控,辅以小幅外置移频元件,改善全频段谐波增益均匀性,提升高阶谐波信号质量;二是替换高速可调谐半导体激光与微片激光光源,摒弃传统机械扫频结构,提升系统测量刷新速率;三是建立回馈功率自适应闭环调控算法,实时优化入射回馈光强,拓宽谐波稳定工作区间。
5.2产业化应用场景
该腔内相位倍增测距技术可直接落地于高端精密制造三维形貌检测、光纤分布式传感、车载FMCW激光雷达、远距离光电跟踪探测、航天对地测绘以及微创医疗光学检测等领域。同时,腔内相位倍增的核心物理思路具备通用性,可拓展应用于各类激光外差干涉、微位移精密监测领域,在精密光电测量装备国产化进程中具备广阔落地空间。
本文基于激光腔动力学与自混合回馈效应,实现无源腔内相位倍增式相干测距,依托腔内非线性生成高阶谐波等效拓宽工作带宽,在不升级硬件带宽的前提下实现测距精度跨越式提升。理论与试验结果充分印证该技术架构精简、精度优越、成本可控的核心特点,有效破解传统相干测距分辨率与硬件成本相互制衡的行业痛点。伴随激光器器件优化与系统算法迭代升级,该技术有望逐步完成工程化落地,推动高精度光电测距设备小型化、低成本化发展。
-
