从传统透镜到量子时代全面了解光学技术的演进

    当智能手机完成影像采集、医疗内窥镜实现微观诊断、天文望远镜探索深空奥秘，光学元件作为现代科技体系的核心支撑，在各类场景中发挥着不可替代的作用。凸透镜、平凸镜、平凹镜、三棱镜与分光棱镜这五类基础光学元件，历经数世纪的技术迭代，从传统玻璃制品发展为纳米级精密器件，以光线调控为核心功能，持续推动人类探索与改造世界的进程。

    核心光学元件的历史演进与技术迭代
    凸透镜作为应用历史最悠久的光学元件，其发展可追溯至古罗马时期的水球放大现象。13世纪，英国哲学家罗杰·培根对其光学特性展开系统研究，为后续应用奠定理论基础。16世纪末，荷兰眼镜制造商汉斯·利珀希通过凸透镜与凹透镜的组合发明望远镜，开启了天文学研究的新纪元；17世纪，牛顿借助凸透镜完成光的色散实验，为光学物理学科构建了重要理论支撑。现代凸透镜技术已实现突破性发展，自由曲面设计通过复杂曲面方程有效校正球差，在手机摄像头、激光设备等场景中达成毫米级尺寸下的专业级成像效果，焦距精度控制达到±1%的严苛标准。
    平凸镜与平凹镜作为光学系统的关键组成部分，凭借结构特性实现精准光学调控。平凸镜采用平面与凸面结合的不对称设计，在准直与聚焦应用中最大限度降低像差，其曲率半径控制在50-1000mm范围，通光孔径尺寸公差保持在±0.1mm以内，成为虚拟现实设备的核心光学元件，支撑90°-110°大视场角下的低畸变成像需求。平凹镜的技术发展与激光技术进步深度绑定，20世纪60年代激光器发明后，其负焦距特性使其成为光束扩束的核心部件，现代平凹镜制造严格遵循40-20划痕坑点标准，面形精度达λ/4@632.8nm，偏心误差控制在3弧分以内，确保光学系统的稳定运行。
    三棱镜在光学科学发展史上具有里程碑意义。1666年，牛顿通过三棱镜将太阳光分解为七彩光谱，证实白光是由不同波长的色光组成，开创了光谱学研究领域；19世纪初，德国光学家夫琅禾费改进三棱镜制造工艺，发现太阳光谱中的暗线（夫琅禾费线），为天体物理学与量子力学的发展提供了重要实验依据。当代三棱镜制造已实现纳米级精度控制，顶角公差≤±30秒，表面平整度达λ/8，角度精度≤±1分，氟化钙、熔融石英等特殊材料的应用，使其覆盖紫外至红外全波段的应用场景，成为精密仪器的核心组件。

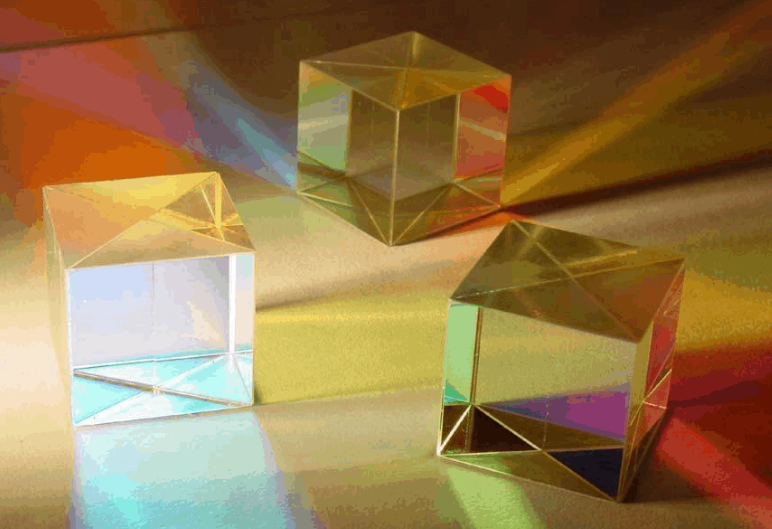

    分光棱镜的技术突破始于20世纪30年代，德国科学家通过真空镀膜技术在棱镜表面沉积多层介质膜，实现光束的精准分束，推动其在干涉仪、光谱仪等精密仪器中的广泛应用。20世纪60年代激光技术的兴起，对分光棱镜的精度提出更高要求，目前其分光比控制精度达±2%，偏振灵敏度低于5%。现代分光棱镜制造需经过材料筛选、精密切割、粗磨、精磨、抛光及离子束溅射镀膜等多道工序，膜系设计采用数十层结构，部分高端产品的膜层厚度控制精度达到原子级别，为共聚焦显微镜、量子计算系统等高端设备提供关键支撑。

    光学技术突破的核心支撑体系
    材料科学的精准赋能
    光学元件的性能提升与材料技术发展密切相关。现代高端光学系统对材料提出严苛要求：折射率均匀性需优于1×10⁻⁶，确保波前畸变控制在λ/10以内，极紫外光刻等尖端应用场景中该指标需提升一个数量级；应力双折射控制在2nm/cm以下，通过精密退火工艺与应力控制技术保障偏振敏感系统的运行稳定性；热膨胀系数需与系统结构材料精准匹配，确保在-40℃至+85℃的温度范围内保持性能稳定。材料体系从传统BK7玻璃扩展至氟化钙、熔融石英、相变材料、量子点复合材料等，为光学元件的功能拓展提供基础支撑。
    制造工艺的精密化革新
    现代光学制造技术已迈入纳米级精度时代。平凸透镜的曲率半径控制精度达设计值的±0.1%，中心厚度公差≤±0.01mm，表面质量符合10-5划痕坑点标准，表面粗糙度Ra值小于1nm；自由曲面制造通过多轴超精密加工系统，实现PV值<0.1μm、粗糙度Ra<0.5nm的加工精度；增材制造技术借助双光子聚合3D打印，可制造特征尺寸100nm以下的微型光学元件，为集成光子学发展奠定基础；智能加工系统结合人工智能与机器学习技术，实现加工参数的自主优化与实时调整，制造效率提升50%以上。

    检测技术的精准保障
    检测技术的创新为光学元件精度提供关键保障。相移干涉术将面形检测精度提升至λ/1000级别，可识别纳米级表面缺陷；白光轮廓仪实现非接触式三维形貌测量，垂直分辨率达0.1nm，横向分辨率达1μm；自动准直仪的角度测量精度达0.1角秒，确保光学元件的精准对准。这些检测技术的应用，实现了从材料筛选到成品验收全流程的精度管控，为光学系统的高性能运行提供保障。

    光学元件的跨领域应用实践
    在消费电子领域，智能手机摄像模组通常集成4-6片透镜，其中平凸透镜承担核心光线汇聚功能，在3-5mm直径、0.2-0.5mm厚度的微型结构中实现专业级成像；虚拟现实设备采用非球面平凸透镜，在40-50mm直径范围内实现90°-110°大视场角，畸变率<3%，重量控制在10克以内，为用户提供沉浸式体验。
    医疗与生命科学领域，内窥镜的微型平凸透镜组直径仅0.5mm，采用折射率>2.0的特殊光学玻璃制造，数值孔径达0.8，实现微小空间内的高分辨率成像；共聚焦显微镜借助分光棱镜分离激发光与发射光，分光效率≥99%，偏振消光比>1000:1，为细胞级结构观测提供清晰视野。
    工业与科研应用中，半导体光刻机采用直径超过300mm的平凸透镜组，面形精度要求λ/50，直接影响芯片制造良品率；天文望远镜的多片式平凸透镜组合口径可达1米以上，搭配自适应光学系统，响应时间<1毫秒，有效补偿大气抖动带来的像质衰减；激光加工设备利用分光棱镜实现多光束干涉，分光比稳定性≤±0.5%，保障微米级加工精度；量子计算系统中的分光棱镜，偏振保持能力≥30dB，相位稳定性达λ/1000，为量子比特的精准操控提供支撑。

    光学技术的未来发展趋势
    新材料的持续突破将重构光学设计逻辑。超构材料通过亚波长结构实现负折射率等异常光学特性，实验室已研发出厚度仅为传统透镜1/100的可见光波段超构透镜；相变材料（如GST、VO₂）可实现焦距、分光比等参数的纳秒级动态调控；量子点复合材料兼具折射与发光特性，为显示与传感技术的创新提供可能。
    制造工艺与设计理念的深度融合将推动光学元件向更精密、更智能方向发展。计算光学设计通过逆设计算法，从目标光学性能反推元件结构，已开发出波长量级的超薄透镜；多物理场协同设计综合考量光学、热学、机械性能，将传统数周的设计迭代缩短至数小时；量子光学设计针对量子技术需求，同步优化经典光学性能与量子特性，如纠缠保持能力等。
    系统集成与智能化成为光学技术的核心发展方向。光电子集成系统实现光学元件与电子元件的芯片级集成，推动设备小型化、高性能化；自适应光学系统借助可变形镜面、液晶空间光调制器等主动元件，实现实时优化与故障自修复；智能光学传感通过人工智能算法与光学系统的深度融合，实现从“感知”到“理解”的跨越，为自动驾驶、医疗诊断等领域提供更强大的技术支撑。

    从牛顿时代的三棱镜实验到当代量子计算中的精密光学调控，光学元件的发展历程始终与人类科技进步同频共振。这五类经典光学元件既承载着数世纪的科学积淀，又在新材料、新工艺、新理念的驱动下持续焕发创新活力。未来，随着技术的不断突破，光学元件将以更轻薄、更精准、更智能的形态，在元宇宙、量子计算、精准医疗、深空探测等领域发挥关键作用，助力人类突破认知边界，开启科技发展的全新篇章。
