平行光管与自准直仪有什么区别?平行光管与自准直仪的技术解析
在光学装调及精密测量领域,平行光管与自准直仪是两类应用广泛的核心仪器,二者因名称中均涉及“光”的传播特性,易被混淆。从技术本质来看,二者并非同类设备,而是存在“基础功能与升级拓展”的紧密关联——平行光管是构建光学基准的基础设备,自准直仪则是基于平行光管原理发展而来的高精度测量设备。本文将从技术定义、工作原理、核心功能及应用场景等维度,系统解析二者的异同与内在联系。

一、平行光管:光学基准的标准化发射设备
平行光管的核心功能明确:生成标准平行光,为光学系统测试与工业测量提供无限远目标或基准方向。其结构设计简洁且精准,主要由光源、分划板及准直物镜三大核心部件构成,各组件协同实现平行光的稳定输出。
从技术原理来看,遵循几何光学基本规律:光源发出的光线照亮分划板(板上刻有十字线、网格等标准图案),且分划板严格处于准直物镜的焦平面上;根据光学成像原理,焦平面上某点发出的光线经物镜折射后,会转化为平行光沿光轴方向射出。这一束标准化的平行光,在光学测量中等效于“无穷远处的参考目标”,为后续校准或测量工作提供统一基准。
在应用场景方面,平行光管聚焦于“基准提供”:在光学实验室中,用于望远镜、显微镜等光学仪器物镜的性能测试与校准;在工业测量领域,通过发射平行光搭建高精度基准直线;同时,其作为核心功能模块,集成于经纬仪、光谱仪等复杂光学设备中,为这类设备的正常运行提供基础光学支撑。本质上,平行光管属于被动式基准提供设备,仅负责输出标准化光信号,不参与数据采集与分析过程。
二、自准直仪:基于自准直原理的高精度测量系统

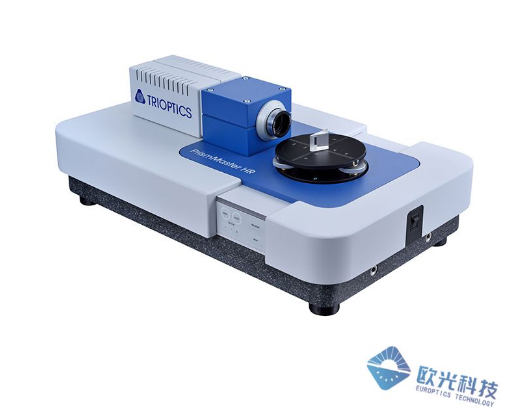

自准直仪是在平行光管技术基础上发展而来的主动式高精度测量系统,核心定义为利用自准直原理,实现微小角度、直线度、平面度等参数的高精度检测。其结构较平行光管更为复杂,在光源、分划板、物镜等基础组件外,新增了分光元件(通常为半透半反镜或分光棱镜)与接收观测系统(目镜或光电探测器,如CCD相机),构成完整的“发射-反射-接收-计算”闭环。
工作原理上,自准直仪延续并拓展了平行光管的功能:光源照亮分划板后,光线经分光元件反射至物镜,准直为平行光射出;若前方被测反射镜严格垂直于光轴,平行光将沿原光路返回,经物镜汇聚后透过分光元件,被接收系统捕获,形成与原始分划板图案重合的像;当反射镜存在微小倾斜(倾角为α)时,返回的平行光会产生2α的偏转角度,经物镜汇聚后在分划板焦平面上形成偏移像,通过测量该偏移量,可精准计算出反射镜的倾斜角度及相关参数。
凭借闭环设计,自准直仪具备主动测量能力:既能像平行光管一样发射标准平行光,又能通过接收系统采集反射光信号,结合算法完成数据处理与结果输出。其应用场景集中于“高精度检测与校准”:工业制造中用于测量零件、设备平台的微小倾角;机械加工领域用于评估导轨直线度与工作台平面度;光学装调过程中用于确保多个光学元件的表面平行度或垂直度校准,是精密制造与光学工程领域的关键检测设备。
三、核心关联:功能从属与应用互补
从技术架构来看,自准直仪与平行光管存在明确的功能从属关系:自准直仪的发射模块本质上是一套标准化的平行光管,其核心光学原理与平行光管完全一致;而分光元件与接收系统的增设,是自准直仪区别于平行光管的关键,使其从单纯的“基准提供者”升级为“高精度测量执行者”,即平行光管是自准直仪的功能子集,自准直仪是平行光管功能的延伸与智能化升级。
在应用场景的选择上,二者呈现互补特性:当测量任务仅需提供无限远目标或建立方向基准时,平行光管凭借其简洁的结构与稳定的性能,可满足基础需求;当任务涉及微小角度、直线度等高精度参数检测时,必须依赖自准直仪的闭环测量系统,实现精准数据输出。需注意的是,日常表述中可能存在二者名称的混用,但在严谨的技术语境下,二者的设备属性、功能边界及应用场景存在本质区别,需严格区分使用。
平行光管作为光学测量的基础基准设备,核心价值在于提供标准化平行光与基准方向,为各类光学测试与工业测量搭建统一参照;自准直仪则基于平行光管原理,通过新增关键组件构建闭环测量系统,实现高精度参数检测,是平行光管功能的进阶形态。二者结构同源、功能互补,分别承担“基准搭建”与“精准测量”的核心任务,共同构成光学装调与精密测量领域的核心设备组合,为相关技术领域的精准化发展提供重要支撑。
-
