顶尖光学技术的精度核心:0.05条纹的技术解析与应用价值
在现代光学工程领域,泽尼克不规则度(ZernikeIrregularity)是界定光学镜片表面质量的核心指标。当技术规格书中明确标注“Zernike Irregularity: 0.05 Fringes”时,标志着该光学镜片已达到全球光学制造领域的顶尖水准,其背后承载的是极致的精度控制与尖端制造技术。

一、泽尼克不规则度的技术定义与度量标准
泽尼克不规则度是表征光学镜片实际表面与理想参考面(平面或球面)偏差程度的关键参数。与常规精度指标不同,该参数通过特定算法剔除离焦、像散等可通过技术手段补偿的规则像差,仅针对镜片表面难以修正的局部不规则瑕疵进行量化评估,是反映镜片加工精度的核心度量衡。

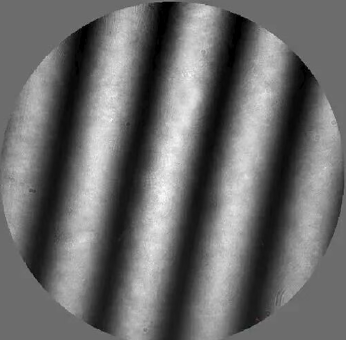

在光学检测体系中,“条纹(Fringes)”为标准度量单位,1个条纹对应检测所用激光的单波长数值。工业领域普遍采用氦氖激光作为检测光源,其波长约为632.8纳米(nm),即1Fringe≈633nm。通过量化换算可明确0.05条纹的精度量级:0.05×633nm=31.65nm。这一偏差值仅相当于300个原子的直径总和,意味着在镜片全口径范围内,表面起伏被严格控制在原子级别尺度。
二、光学精度分级体系:从常规应用到尖端领域的技术鸿沟
不同等级的泽尼克不规则度,直接决定了光学镜片的应用场景与性能上限,各级别之间存在显著的技术壁垒与性能差异:
商业级(≥1.0Fringes):表面高度差超过633nm,主要应用于望远镜寻星镜、低端放大镜等对成像质量要求较低的民用产品,加工工艺门槛低,制造成本相对低廉。
精密级(0.5Fringes):表面高度差约317nm,为高质量相机镜头、常规显微镜物镜等专业光学设备的核心配置,可满足工业检测、普通科研等场景的成像需求。
高精度级(0.1Fringes):表面高度差约63nm,广泛应用于高端光刻机光学系统、精密计量仪器等工业尖端设备,代表工业级光学制造的先进水平。
顶级/超高精度级(0.05Fringes):表面高度差约32nm,专属应用于太空望远镜(哈勃、韦伯)、引力波探测装置(LIGO)、高能物理实验设备等前沿科研领域,是极端精度需求场景的核心组件。
极限/基准级(<0.02Fringes):表面高度差不足12nm,仅用于极紫外光刻机、长度基准干涉仪等极少数对精度要求达到物理极限的尖端科研与工业装备。
三、0.05条纹的技术特征:精度突破与制造壁垒
达到0.05条纹精度的光学镜片,已超越常规光学元件的技术范畴,成为融合尖端制造工艺与精密检测技术的“技术标杆”,其核心特征体现为:
加工工艺的极限突破:需采用离子束抛光、磁流变抛光等全球顶尖的超精密加工技术,搭配恒温(±0.1℃)、恒湿(±1%RH)、超洁净(Class10级以下)的专用加工与检测环境,同时需由具备丰富经验的专业技术人员进行全程把控,任何微小的工艺偏差均可能导致产品报废。
制造成本的极致攀升:超长的加工周期(单镜片加工周期可达数月)、极高的废品率(通常超过50%),使得该级别光学镜片的制造成本处于极高水平,仅能应用于对成本敏感度较低的前沿科研与尖端工业领域。
光学性能的趋近完美:该精度级别的镜片几乎不引入额外不规则像差,可实现衍射极限级成像效果,为太空探索、引力波探测、纳米级芯片制造等对精度苛求的场景,提供清晰、准确的光学数据支撑,保障核心设备的性能发挥。
四、0.05条纹精度的战略意义:前沿科技的核心支撑
在全球科技快速迭代的背景下,泽尼克不规则度的精度极限直接决定了前沿领域的探索边界与技术突破能力。若无0.05条纹级别的超高精度光学镜片,哈勃望远镜无法捕捉深空星云的高分辨率影像,LIGO装置难以探测到引力波的微弱信号,高端光刻机也无法实现纳米级的芯片制程控制。
作为光学系统的核心组件,0.05条纹精度的镜片承载着人类对极致精度的追求,是连接宏观宇宙探索与微观粒子研究的“光学桥梁”。其背后所体现的,是超精密制造、材料科学、检测技术等多学科的深度融合,印证了“尖端科技的突破往往藏于微观精度的把控之中”——31.65纳米的表面偏差控制,正是开启全新探索维度的关键所在。
-
