OptiCentric®3D偏心仪如何助力突破高精度镜面间隔测量瓶颈?

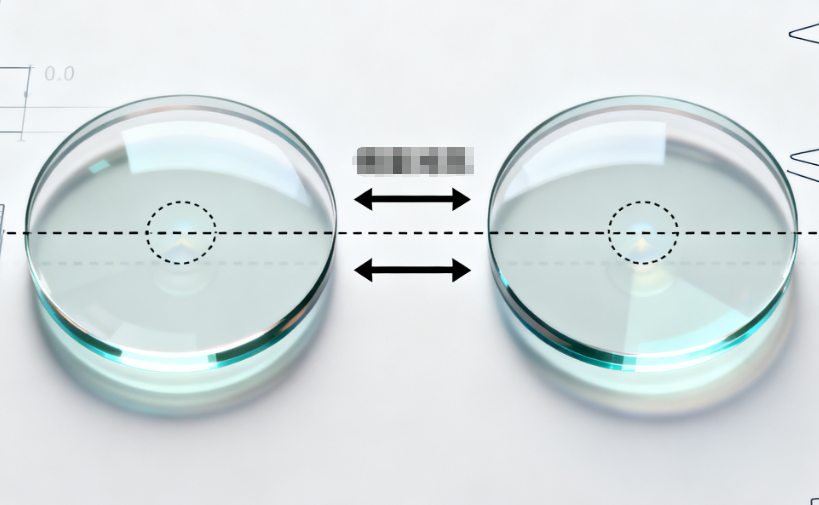

镜面间隔测量的精准度直接决定光学系统的核心性能——从消费电子微型镜头的成像清晰度,到航空航天红外探测设备的目标识别精度,再到工业激光仪器的光束稳定性,镜片间微米级至毫米级的空气间隔与中心厚度偏差,均可能导致光学参数偏移、像质衰减,甚至引发设备功能失效。因此,符合ISO10110光学标准的高可靠性镜面间隔测量,已成为高端光学制造流程中不可或缺的质量管控核心环节。
传统镜面间隔测量模式长期受限于技术瓶颈:一方面,需通过多台设备分步实施“中心偏差检测镜面间隔测量”,多次装夹过程不仅延长生产周期,更易引入定位误差,难以满足高端光学产品对镜面间隔的严苛精度要求;另一方面,多数设备功能单一,无法适配大口径、多光谱等复杂场景下的镜面间隔测量需求,制约了产业升级进程。在此背景下,OptiCentric®3D镜面间隔及偏心仪,以“镜面间隔测量为核心”的一体化技术方案突破行业痛点,为光学制造企业提供全流程精度管控的关键装备支撑。

一体化技术融合:重构镜面间隔测量逻辑,实现多参数同步精准管控
OptiCentric®3D的核心技术突破,在于将TRIOPTICS两大成熟技术体系——OptiCentric®系列的中心偏差测量技术与OptiSurf®系列的镜面定位技术深度整合,构建起以“镜面间隔测量”为核心的多参数同步检测体系。该方案通过“一次装夹、全程自动化测量”,彻底规避传统分步测量的误差累积问题,其针对镜面间隔及关联参数的测量能力具体体现在:
1.镜面间隔高精度测量:采用先进光学传感技术,精准捕获镜片间空气层厚度,测量精度达微米级,严格契合ISO10110标准,确保光学系统焦距、像质的稳定性;
2.中心偏差协同检测:同步监测镜片光轴与参考轴的相对偏移,从源头消除因轴系偏差对镜面间隔测量结果的干扰,保障光学系统整体性能;
3.中心厚度同步获取:直接测量单个镜片的厚度均匀性,为后续镜面间隔的精准控制提供基础参数支撑,形成“零件组件系统”的精度闭环。

模块化设计:适配多场景镜面间隔测量需求,保障量产稳定性
光学制造领域的镜面间隔测量需求呈现显著多样性:消费电子领域需测量直径数毫米微型镜片的间隔,航空航天领域需应对直径数十厘米大口径组件的间隔检测,红外光谱场景则对测量设备的光谱适配性提出特殊要求。OptiCentric®3D中心偏差测量仪基于模块化设计理念,通过更换专用夹具与测量模块,可快速适配不同口径、不同光谱类型光学组件的镜面间隔测量需求,实现“一机覆盖多场景”的应用价值。
同时,该设备具备“高精度、高重复性”的技术特点。在量产环境下,对100组连续样本的镜面间隔测量数据显示,其数据偏差稳定控制在±0.1微米以内,测量重复性满足高端光学产品的批量质量管控标准。此外,设备核心部件采用高刚性机械结构与抗干扰光学系统,确保长期连续运行中镜面间隔测量性能的稳定性,为企业提供持续可靠的精度保障。
智能化操作:推动镜面间隔测量流程标准化,降低产业应用门槛
精密测量设备的操作复杂度与专业门槛,曾制约部分光学制造企业提升镜面间隔测量的标准化水平。OptiCentric®3D定心仪在设计中充分贴合产业实际需求,延续TRIOPTICS系列“高易用性”优势,通过智能化技术简化镜面间隔测量流程:
自动化测量闭环:设备可自动识别镜片类型、完成镜面间隔测量基准校准,按预设程序执行测量,减少人为操作误差;
可视化数据呈现:配备触控式操作界面,实时显示镜面间隔测量数据与趋势曲线,支持一键生成标准化分析报告,清晰反馈参数偏差;
标准化方案内置:预存多种行业通用的镜面间隔测量方案,可根据产品类型快速调用,降低对操作人员专业经验的依赖,经短期培训即可实现独立操作。
该设计不仅降低企业人力培训成本,更推动镜面间隔测量流程的标准化,确保不同岗位、不同班次的测量数据一致性,为企业构建统一的质量管控体系提供技术支撑。
在光学制造向“高精度、高效率、高稳定性”升级的进程中,OptiCentric®3D以“镜面间隔测量”为核心突破点,通过一体化技术、模块化设计与智能化操作,重新定义了光学制造领域的精度管控标准。其不仅解决了传统镜面间隔测量的效率与精度痛点,更构建起“零部件检测组件装配系统集成”的全流程精度闭环,为红外探测、激光技术、微型成像等领域的技术创新提供坚实支撑。
-
