什么是光纤端面相移干涉术？一种精确获取三维表面数据的技术
在光学领域，熟练的操作员能够通过观察迈克尔逊干涉仪产生的条纹来了解连接器端部的三维形状。而相移干涉术作为一种获得定量三维表面数据的精确技术，正发挥着重要作用。

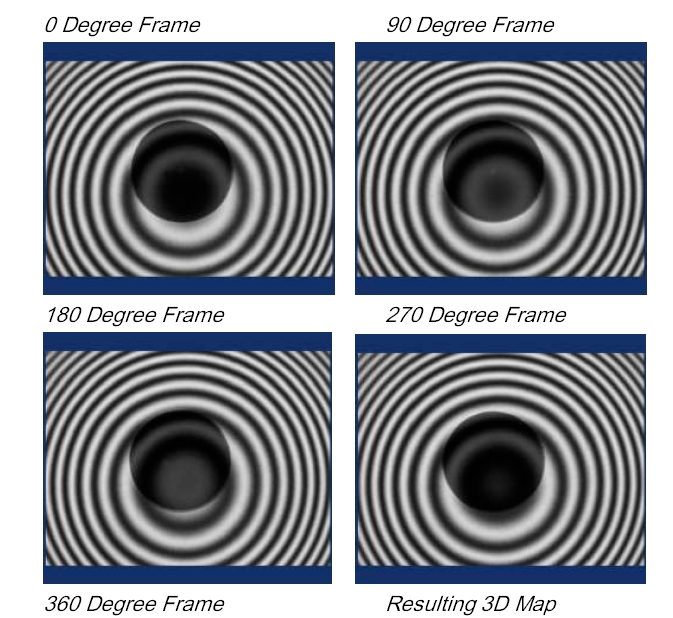

相移干涉术具有诸多显著优势。首先，它能够提供高度精确的三维表面数据。通过安装在压电致动器上的参考镜来改变相位差，并拍摄一系列不同相位量的图像，再结合特定算法进行处理，这种方式可以实现对表面相位图的精确获取，进而转换为定量的三维信息，其精度远超传统的观测方法。
其次，该技术具有良好的稳定性和可重复性。由于采用了标准化的操作流程和算法，使得每次测量的结果都具有较高的一致性，为科学研究和实际应用提供了可靠的数据支持。再者，相移干涉术的适用范围广泛，可以应用于各种不同类型的光纤端面以及其他光学元件的表面测量。
历史资料中对于光纤端面的3D指标有详细介绍。相移干涉术与光纤端面干涉仪的结合，为精确测量光纤端面的形状提供了有力的手段。这种技术不仅在光学研究中具有重要意义，也在光纤通信等实际应用领域有着广泛的应用前景。
通过相移干涉术，我们能够更加深入地了解光纤端面的微观结构，为提升光纤系统的性能和可靠性提供技术支持。
-
