激光陀螺的工作原理
激光陀螺仪(或激光环形干涉仪)的工作原理是基于萨尼亚克效应,这是一种相对论光学现象。在旋转参考系中,沿相反方向行进的光束经历不同的光程,导致它们的相位差发生变化,具体工作流程如下:

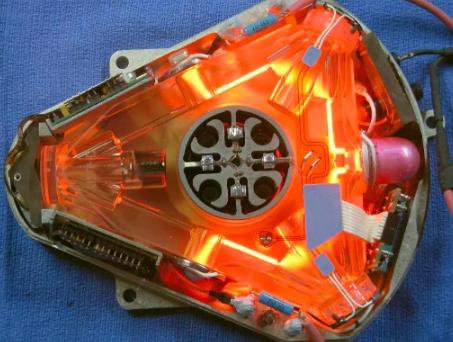

1.结构:激光陀螺仪的内部通常由一个或多个封闭的激光谐振腔组成。这些腔体可以是三角形、四边形或其他几何形状。在腔体内,氦氖激光器等光源产生稳定的激光。
2.激光分束和传播:激光经过分束器后,被分成两束或多束光束,在闭合的圆形路径上同时沿顺时针和逆时针方向传播。
3.相位变化:当整个激光陀螺仪框架相对于惯性空间存在角速度时,根据萨格奈克效应,不同方向传播的光束会因参考系的旋转而导致其光路长度略有差异。顺时针方向的光束所需的时间略有增加,而逆时针方向的光束所需的时间相应减少。
4.干涉测量:两束光完成环路后重新聚在一起,通过干涉测量技术(如迈克尔逊干涉仪结构)检测相位差。当存在角速度时,相位差的变化会产生可观察到的干涉条纹位移。
5.角速度计算:通过对干涉条纹的精确分析,可以计算出相应的相位差变化,并进一步转换为角速度值。
6.输出信号:激光陀螺仪输出连续的角速度信号,可用于导航系统航向的精确测量、稳定平台控制以及需要高精度角运动传感的各种应用。
激光陀螺仪具有非常高的精度和稳定性,广泛应用于飞机、导弹、航天器、潜艇等高端导航设备。
延伸阅读:
激光陀螺具有以下显着优点:
1.高精度:激光陀螺利用光的干涉原理来测量角速度,其精度远高于传统机械陀螺仪,它可以提供非常精确的角度和速率信息,特别适合需要长期稳定性和高精度导航的应用。
2.无磨损、寿命长:激光陀螺内部没有运动部件,因此不存在因摩擦或磨损而产生的误差累积问题,保证了长期使用的稳定性和精度,其使用寿命比机械陀螺更长。
3.宽动态范围:激光陀螺可以检测从极低到极高的角速度变化,覆盖较宽的动态范围,适应各种复杂环境下的运动状态测量需求。
4.响应速度快:由于光速极快,激光陀螺仪的系统响应时间非常短,可以实时、灵敏地捕捉载体姿态的变化。
5.温度稳定性好:虽然激光陀螺仪在工作时对温度控制要求较高,但通过采用先进的热补偿技术和选择合适的材料,可以在较宽的工作温度范围内保持良好的性能。
6.数字输出:激光陀螺仪可以直接产生数字信号输出,无需复杂的模数转换过程,易于与现代计算机系统接口,易于集成数据处理和控制算法。
7.体积小、重量轻:与早期的大尺寸陀螺仪相比,激光陀螺仪结构紧凑,有利于减轻负载质量。它特别适用于空间有限或重量受到严格限制的航空航天应用。
-
