透镜中心厚度怎么测才准?非接触光学干涉测厚的原理与工程应用
中心厚度(Center Thickness,CT)是透镜最基础的几何参数之一,却也是量产中最容易"测不准"的尺寸:超薄镜片一夹就变形、软脆材料怕划伤、胶合件和已装调镜组无法用卡尺接触内部界面。本文梳理中心厚度的工程意义、四类测量方法的差异,并介绍非接触光学干涉测厚的原理、指标与典型应用。
01 中心厚度:小尺寸,大影响
透镜中心厚度直接影响镜片的光焦度与边厚,公差偏差会累积到整组镜头的焦距、后工作距与装调空气间隔中。在以下场景,中心厚度的测量难度会明显上升:
-
超薄镜片:中心厚度仅几十微米,接触式测头的测力足以压弯镜片,读数混入弹性变形;
-
软脆与特殊材料:红外晶体、硫系玻璃、聚合物镜片表面易被测头划伤或留痕;
-
胶合件与已装组镜头:需要分别知道每片透镜厚度以及镜片之间的空气间隔,接触式量具无法进入内部界面;
-
非球面与自由曲面:只有光轴顶点处才是真正的"中心厚度",测量点偏离顶点即产生系统误差。
02 四类测厚方法对比
① 机械接触式(千分尺、高度规、接触测头)
通过上下测头夹持镜片读取厚度,设备简单、成本低,但存在固有局限:测力会压弯薄镜片、测头可能划伤表面、结果依赖人工寻找球面顶点,重复性受操作者影响较大,且无法测量胶合件内部界面与镜组空气间隔。
② 色散共焦(光谱共焦)位移测量
利用白光色散后不同波长聚焦于不同轴向位置的原理,由反射光波长解算表面位置,非接触、适合在线快速测高;测量透明件厚度通常需要上下两个表面信号分别识别或双传感器对测,对多层胶合件的界面分辨能力有限。
③ 低相干光学干涉测厚(本文重点)
宽带/低相干光射入镜片后,会在每一个折射率突变的界面(空气—玻璃、玻璃—胶层、玻璃—空气)上分别反射,仪器以一台高精度光学干涉仪作为"光学尺",解算各反射回波之间的光程差,再结合材料折射率换算出每一层的物理厚度与层间空气间隔。其突出优势是:非接触、一次测量可同时输出多层厚度,且无需拆解已装组镜头。
④ 影像/激光三角等粗测手段
通过成像或三角测距间接获取厚度,适合低精度、大尺寸的快速筛查,难以满足精密光学亚微米级公差要求。
四类方法可简要概括为:机械接触式有测力、不能测多层,精度为微米级且受操作影响;色散共焦非接触、多层能力有限,精度在亚微米至微米级;低相干干涉非接触、可一次同时测多层与空气间隔、精度可达±0.1 μm;影像/三角法为非接触粗测,一般在十微米级及更粗。

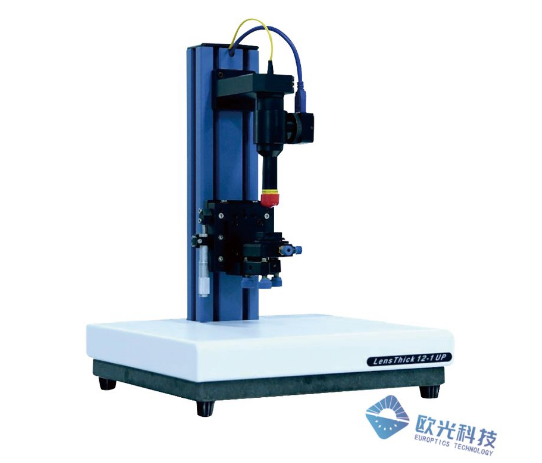

03 产品实现: LensThick 非接触光学测厚仪

LensThick 利用光的干涉特性测量厚度:测量激光照射到被测材料上,经每个表面反射后被收集,送入光学干涉仪分析;干涉仪作为高精度"光学尺"测量各反射信号之间的长度差,从而确定每一层厚度与总厚度。根据公开产品资料,其主要特点与指标如下:
-
非接触测量:不产生测力,不会造成元件表面损伤或变形,适配超薄、软脆镜片;
-
多层能力:一次测量可同时给出最多31层的壁厚与层间间隔;
-
精度与重复性:测量精度可达±0.1 μm,重复性达±0.02 μm;
-
量程范围:折射率1.5材料物理厚度下限可达12 μm量级;按型号不同,空气间隔(光学厚度)上限分为12 mm与40 mm两档,对应物理厚度上限约8 mm与26 mm;
-
定位与溯源:可见光束用于高精度对准测量位置;基于内部固有长度基准实时显示,测量结果可溯源至计量标准;
-
效率与易用性:测量频率最高20 Hz、无需热机时间,集成装置操作简便,适合车间与产线环境。
LensThick 系列按量程分为12-1与40-1两组型号(含UP配置),差异主要在光学厚度上限、物理厚度上下限与对应精度档位;选型时应按被测件最大厚度、材料折射率与公差要求客观匹配,以上参数以厂家最新规格书为准。

04 典型应用场景
-
单片透镜中心厚度检测:配合可见光束对准顶点,快速读出中心厚度,结合矢高数据可推算边厚;
-
胶合/复合透镜:一次给出各单镜片厚度与胶层厚度,监控胶合工艺;
-
已装调镜组不拆解测量:直接穿透镜组测得各片厚度与空气间隔,为装调复核与问题定位提供数据;
-
超薄与红外/软脆材料:非接触方式避免压变形与划伤;
-
产线批量抽检:20 Hz测量、无热机、操作简单,可嵌入来料检验与工序间巡检流程。
05 工程使用要点
-
折射率必须准确:仪器直接测得的是光程(光学厚度),物理厚度=光学厚度/折射率,折射率误差会按比例传递到结果,材料批次变化时应更新n值;
-
对中是关键:光束须穿过光轴顶点,球面/非球面偏轴测量会引入几何误差,建议用可见定位光配合工装保证姿态;
-
表面与界面状态:表面油污、镀膜反射率异常会削弱回波信号,测量前做好清洁;
-
量值溯源与重复性验证:定期用标准厚度样件核查,结合GR&R评估测量系统在产线上的稳定性。
从千分尺到光学干涉,中心厚度测量的演进方向是非接触、多层同步、可溯源、可在线。对于镜片越来越薄、镜组越来越密的现代光学系统,选对测厚方法、用好折射率与对中这两个关键变量,才能让一个"小尺寸"真正成为可控的质量数据。如需评估 LensThick 对具体材料与镜组结构的适配,可结合实物样件进行测量验证。
资料来源:欧光科技官网 TRIOPTICS 非接触式光学测厚仪产品页及公开光学测量技术资料。
-
